VMI URBAN - Performances; Constitution; Caractéristiques Techniques; Fonctionnement

7
2 DESCRIPTION

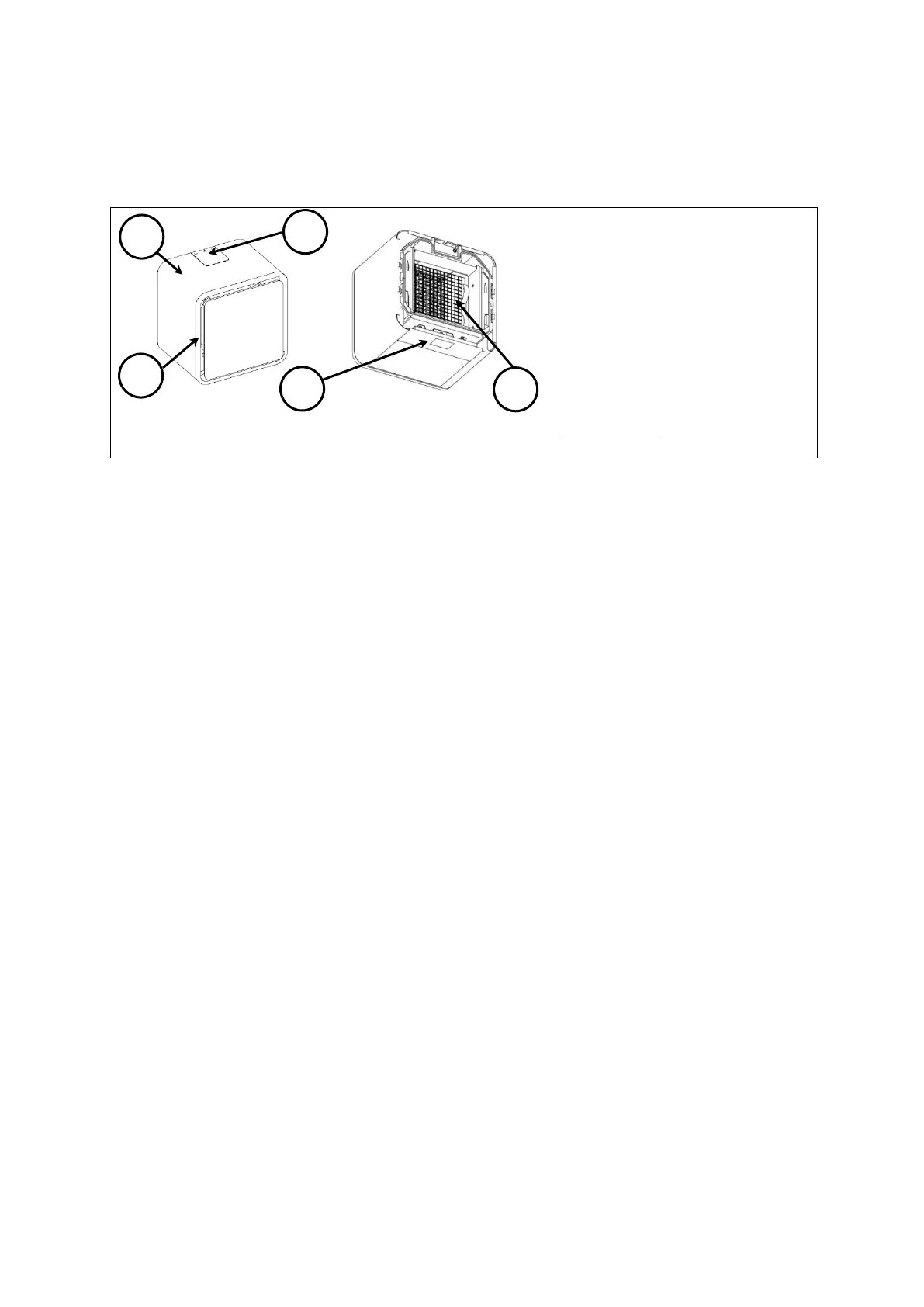

2.1 Vue d’ensemble
1 – Caisson
2 – Entrée d’air (côté support
Mural) - aspiration
3 – Sortie d’air
4 – Trappe d’alimentation (accès au
boitier de jonction)
5 – Tiroir Filtre
*Présentation non contractuelle
*Caisson Urban
2.2 Caractéristiques techniques
2.2.1 Fonctionnement
▪ Monophasé 230VAC, 50Hz
▪ Puissance maximale caissons URBAN : 1450W
▪ Indice de protection électrique caissons URBAN: IP20
▪ Température ambiante de fonctionnement : -5°C/60°C
▪ Communication Radio :
o Protocole radio n°1 : 868.3MHz
▪ Assistant : 7.08 dBm ERP
▪ VMI : 0.37 dBm ERP
o Protocole radio n°2 : 2400MHz à 2483.5 MHz / -2dBm ERP
2.2.2 Constitution
▪ Poids : 8.3kg (Urban)
▪ Caissons :
o Urban :
▪ Caisson et Support Mural: tôle EZ ép.0.6mm ou 1mm ou 2mm – peinture par
thermolaquage époxy RAL9003
▪ Structure : tôle Aluzinc 1.2mm ou 1mm
▪ Facade Tiroir, Trappe Alim, Enjoliveur et Cornet : ABS/PC UL94V0
▪ Corp interne : PPE 60g/l
▪ Filtre à particules fines et pollens (F7)
2.2.3 Performances
▪ Préchauffage de l’air :
o VMI : X, 12°C, 15°C, 18°C (programmation manuelle)
▪ Débit maximal Urban : 201 m3/h
▪ Dimensionnement du local à ventiler recommandé : de 50 m² à 120 m²
(Taux de renouvellement moyen 0,5 vol/h, hauteur sous plafond constante de 2,5m)
