PIÈCES DÉTACHÉES ET ÉLÉMENTS DE COMMANDE
N°. Symbole Fonction État
1 Ventilateur AN : Le ventilateur fonctionne
2 Décongé-
lation
AN : Dégivrage, clignote en cas d'activation manuelle
3 Compres-
seur
AN : Le compresseur fonctionne, clignote en cas de
retard, de protection ou de blocage
4 °C Unité de température
5 Touche FNC Touche Retour/Quitter
6 Touche SET Réglage de la variable
7 Alarme AN : l'alarme est activée, clignote quand l'alarme est
en mode muet
8 Touches de
navigation
HAUT / BAS
Branchement du régulateur de température
230 V
10 A
230 V
10 A
230 V
10 A
230 V/AC
Assurez-vous absolument de n’être ni en deçà ni au delà de la plage de
tension indiquée. L’appareil ne fonctionnerait pas correctement et un court-
circuit pourrait se produire.
MISE EN SERVICE ET UTILISATION
Réglage de la température de consigne
Pour entrer dans le menu température, appuyez brièvement sur la touche SET. Si un mot de
passe ou une alarme est réglé(e), la mention « SEt » s’allume. Avec les touches HAUT et
BAS vous pouvez naviguer entre les dossiers suivants.
Pb1 : Afchage de la valeur 1 de capteur (thermostat)
Pb2 : Afchage de la valeur 2 de capteur (évaporateur)
[SEt] : Dossier de réglage de la valeur de consigne
Vous pouvez régler la température de la façon suivante :
• Quand le paramètre à régler est afché, appuyez sur la touche SET.
• Appuyez encore une fois sur la touche SET pour voir le paramètre.
• À l’aide des touches HAUT et BAS il est possible de régler la valeur.
• Quittez le réglage des programmes en appuyant sur la touche FNC.
• La température mesurée s’afche.
Si vous avez déclenché l’alarme pendant le réglage, vous pouvez déterminer les
paramètres de celle-ci dans le dossier [AL].
F
MODE D’EMPLOI

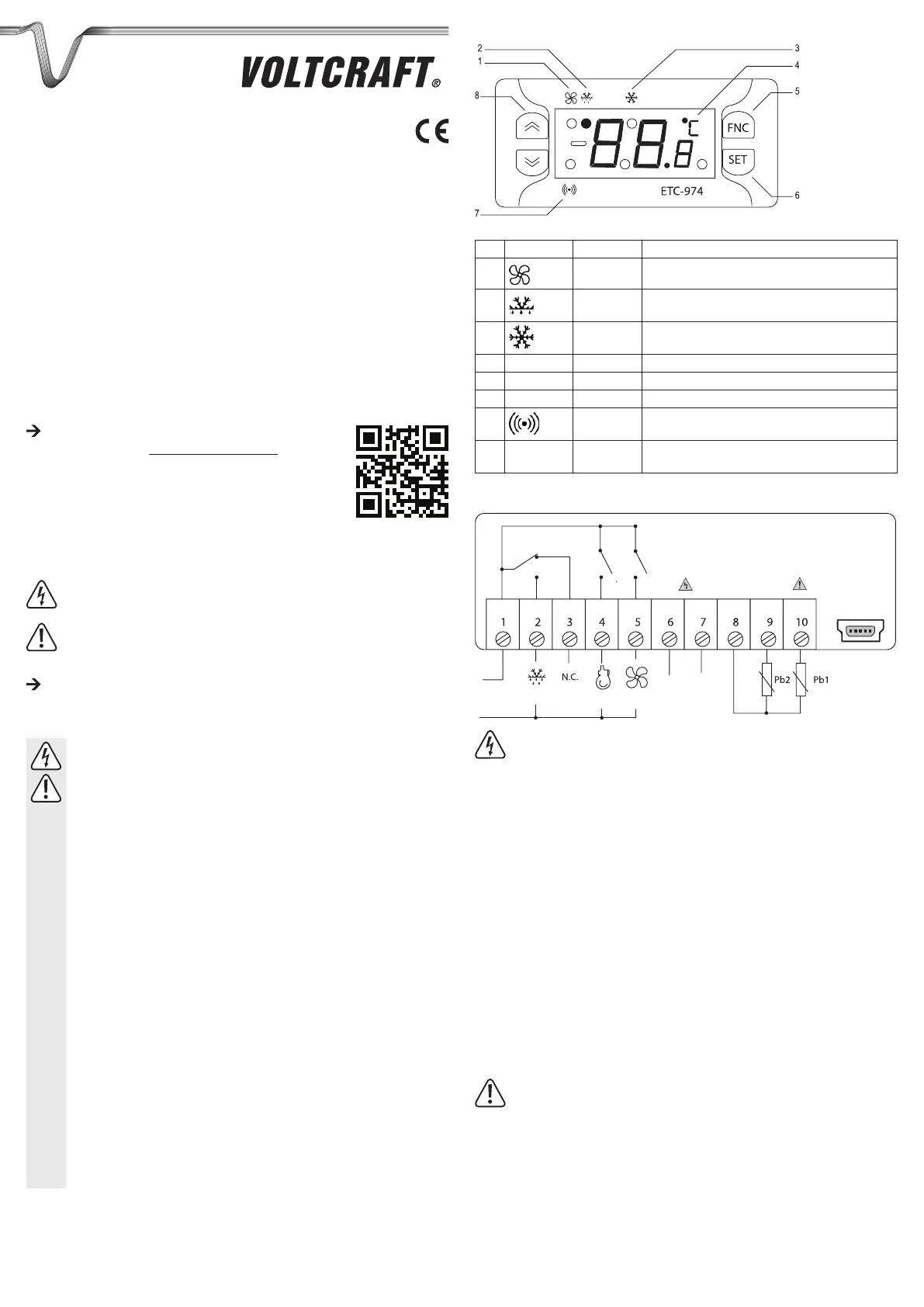

THERMOSTAT ETC 974
N° DE COMMANDE
UTILISATION CONFORME
Le modèle ETC 974 est un régulateur de température fonctionnant avec une tension
alternative de 230 Volts ; il est capable de commander de manière indépendante trois relais
grâce à deux capteurs de température. Le régulateur permet ainsi le fonctionnement de trois
appareils différents pour la régulation de la température.
ÉTENDUE DE LA LIVRAISON
• Régulateur de température
• 2x capteurs de température NTC (longueur de câble env. 2 m)
• Mode d’emploi
Mode d‘emploi actualisé :
1. Ouvrez la page Internet www.conrad.com/downloads dans votre
navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis saisissez le nu-
méro de commande correspondant dans le champ de recherche.
Une fois la recherche commencée, vous pouvez télécharger les
documents trouvés.
EXPLICATION DES SYMBOLES
Le symbole de l’éclair dans un triangle est utilisé pour signaler un danger pour votre
santé, p. ex. une électrocution.
Le symbole avec le point d’exclamation placé dans un triangle signale des infor-
mations importantes du présent mode d’emploi qui doivent impérativement être
respectées.
Le symbole de la èche renvoie à des astuces et conseils d’utilisation spéciques.
CONSIGNES DE SÉCURITÉ
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne
l’annulation de la garantie ! Nous déclinons toute responsabilité pour les
dommages consécutifs !
De même, nous déclinons toute responsabilité en cas de dommages matériels
ou corporels résultant d’une mauvaise manipulation de l’appareil ou d’un
non-respect des consignes de sécurité ! Dans de tels cas, la garantie prend
n.
Chère cliente, cher client, les consignes de sécurité suivantes ne servent pas
uniquement à protéger votre santé, mais également à préserver le produit.
Pour cette raison, lisez attentivement les points suivants avant le raccordement et
la mise en service de l’appareil.
• L’appareil ne doit pas entrer en contact avec l’humidité et l’inltration de liquide
dans le boîtier peut l’endommager sérieusement.
• L’appareil doit rester hors de portée des enfants. Cet appareil n’est pas un jouet.
Les petites pièces pourraient être avalées.
• Faites fonctionner l’appareil seulement avec la tension de fonctionnement
indiquée : les paramètres techniques prévus pour cela se trouvent dans les
spécications suivantes de l’alimentation électrique.
• N’utilisez l’appareil que pour l’usage prévu. En cas de dommage résultant d’une
utilisation non conforme, la garantie est annulée.
• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modier la
construction ou de transformer l’appareil de son propre gré.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même de faible hauteur, peuvent l’endommager.
• Le raccordement doit être uniquement effectué par une personne connaissant
parfaitement les prescriptions spéciques en vigueur et les risques potentiels
encourus. Adressez-vous à un technicien, si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le branchement de l’appareil.
VERSION 02/17
1389202
L1
L1 N
Compresseur VentilateurDécongélation
Contact de repos
Alimentation
électrique
N
Interface
non prévue
pour
l‘utilisateur
