4. すべてのワイヤーを所定の位置にセットし
たら、ストップラッチをウェッジで留めます。
ウェッジ（G）およびシールリング（H）をコネ
クタに押し込みます。
ピン ケーブルの色 説明
ピン（1） - -
ピン（2）
緑
CAN 信号、プラス
ピン（3） - -
ピン（4）
黒
電源マイナス"-"
ピン（5）
白
CAN 信号、マイ
ナス
ピン（6）
赤
電源プラス"+"
5. すべてのワイヤーを所定の位置にセットし
たら、ストップラッチをウェッジで留めます。
ウェッジ（G）およびシールリング（H）をコネ
クタに押し込みます。
DPSゲートウェイの取り付け（図6）
1. DPSアンテナ（A）からDPSゲートウェイ（B）
またはオプションの延長ケーブルにケーブ
ルを接続します。
2. もう一方のケーブルをDPSゲートウェイ（C）
からマルチリンクハブ（F）に接続します。
注！
図7は予備ヘルムステーション（フライブリッ
ジ）の設置手順です。DPSアンテナは他のヘ
ルムステーションにも接続できます。
警告デカール（図7）
重要：
アンテナに付属の警告ラベルは、はっ
きりと見える場所に貼る必要があります。各
ヘルムステーション、ドッキングステーション
（ラベル）（ボルボペンタ7インチディスプレ
イがない場所）の近くに貼ってください。スイ
ムプラットフォームのドアにも貼ります（デカ
ール）。
このデカールには、DPSが作動すると、プロペ
ラが回転したり、選択された位置を維持するた
めにボートが動動いたりすることがあると記載
されています。DPS作動時、ボートから海に飛
び込まないでください！

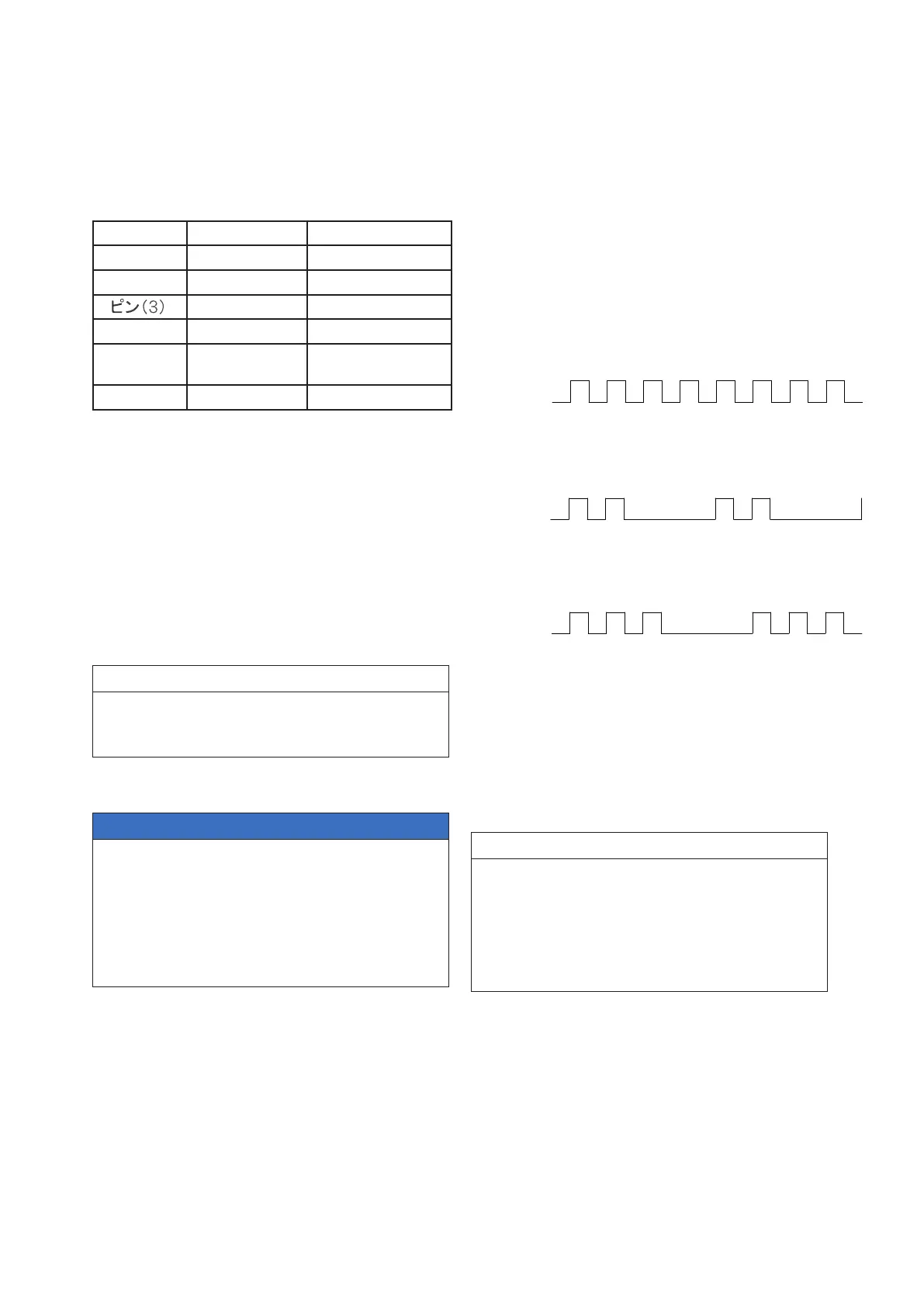

DPSゲートウェイ機能（図6）
パワーダイオード（6）
常時点灯 - 本ユニットには電源が入っていま
す。
診断ダイオード（
7）
常時点灯 - 本ユニットには電源が入っていま
すが、どこからも通信ができません。
点滅を繰り返す - 本ユニットは該当するDPS
とマルチリンクデータを送受信しています。


2回点滅、消灯を繰り返す - 本ユニットはマル
チリンクデータを受信ししているが、DPS通信
ができていません。


3回点滅、消灯を繰り返している - 本ユニット
はDPSデータを受信ししているが、マルチリン
ク通信ができていません。


校正
ボルボペンタIPSダイナミックポジショニングシ
ステムを使用する前に、自動設定とスリップキ
ャリブレーションを行うことが必須です。校正小
冊を参照してください。
自動設定は、システムに接続されているすべてのコンポ
ーネントを識別します初めてシステムのスイッチを入れた時、
あるいは更新時に実行する必要があります。
注！
• 事前にスリップキャリブレーションを実行
しない場合、初期キャリブレーションは必
須となります。
• 詳細やサポートについては、最寄りの正
規ボルボペンタディーラーにお問い合わ
せください。
DPS機能の作動
DPS機能は、ジョイスティックのDPSボタンで起
動します。ボート速度が4ノット未満下の時に
のみ起動します。
DPS機能の詳細は、操作マニュアルをお読み
ください。
