Version : 2019.1
6

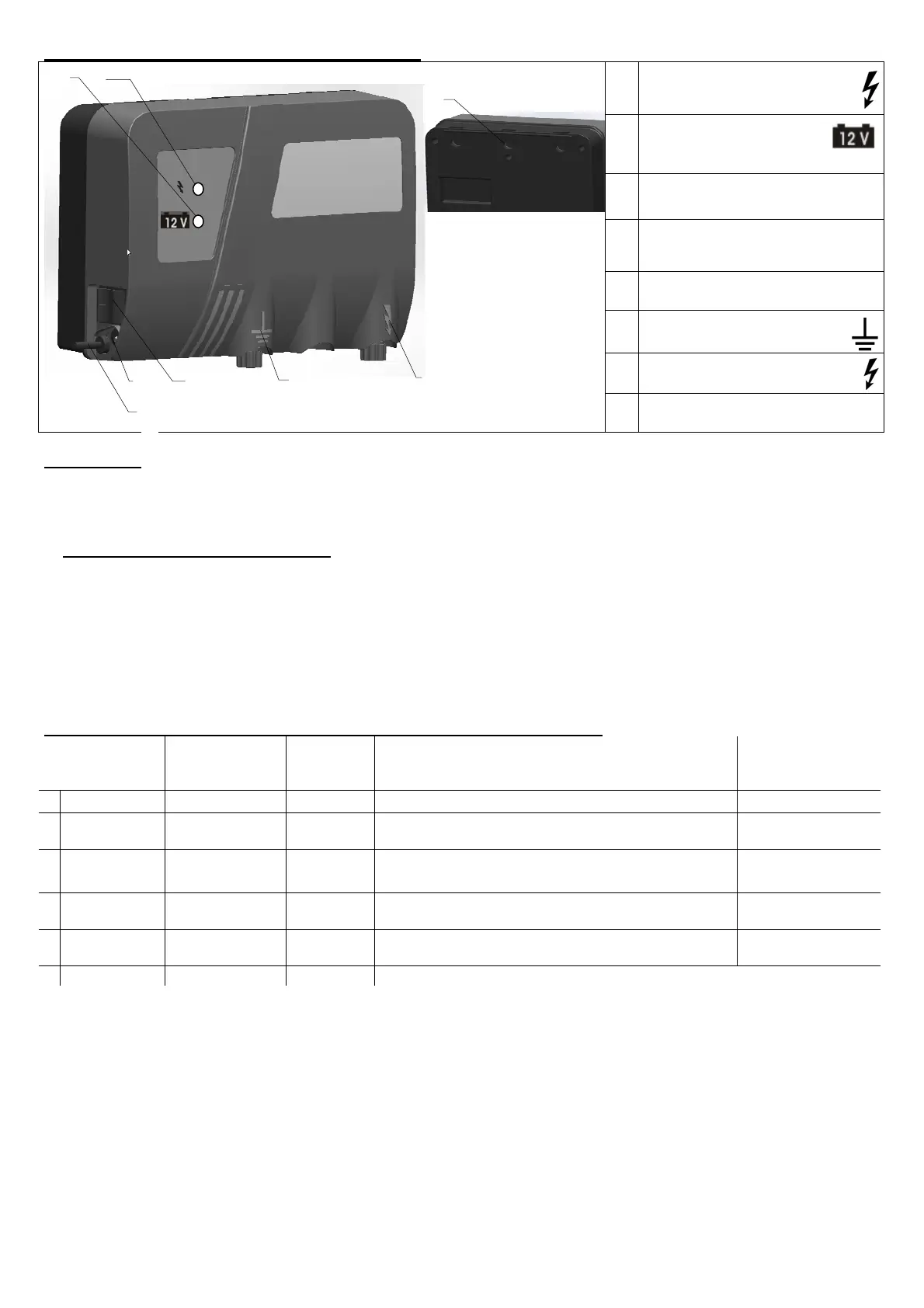

Apparatspecifik bruksanvisning HELOS 4 / SIRUS 8 -SV-
1
Kontrollampa -
stängselspänning
2
Kontrollampa
12 V-batteri
3 Tvåstegs omkopplare
4
Kontakt för nätadapter +
skyddskåpa
5 12 V-anslutningskabel
6
Jordanslutning
7
Stängselanslutning
8 Monteringsskruvhål
a.) Montering
Apparaten ska under användning hänga lodrätt med anslutningarna neråt och den ska så långt som möjligt skyddas mot
regn, se bilden ovan t.v.. Vid väggmontering ska apparaten monteras på en brandsäker vägg. För montering utomhus
finns en förzinkad metallbox som tillval (Artikelnr. 43640). Den har plats för batteriet och skyddar mot regn.
b.) Beskrivning av apparatens funktion
Ta apparaten utan stängsel och jord i drift. Beakta rätt pol för anslutning (röd + och svart -) av 12 V-batteriet. Om
stängsellampan (1) blinkar grönt, är apparaten funktionsduglig. Om batteriets laddningslampa (2) blinkar rött ska 12 V-
batteriets spänning kontrolleras. Om stängsellampan (1) inte skulle blinka, ska 12 V-anslutningskablarnas poler
kontrolleras, och ev. apparaten kontrolleras av fackman. När solcellsmodul eller nätadapter används ska först
skyddskåpan vid (4) tas av.
HELOS 4 = I / 0
SIRUS 8 = I / 0 / II
I = reducerad in- och utström ( = 50%)
I = maximal in- och utström ( = 100%)
c.)Funktionsbeskrivning med ansluten stängselanläggning (stängsel + jord)
Batterilampa
(2) blinkar rött
Stängsellampa
(1)
blinkargrönt
Hörbart
tickande
Utspänning 12 V-batteri
1
NEJ
JA JA
> 3500 V = Lägsta spänning
OK (>12,2V)
2
NEJ NEJ
JA
< 3500 V ; se felkällor i den medföljande bruks-
anvisningen (Figur 2, s.5)!
OK (>12,2V)
3
JA JA JA
> 3500 V = Lägsta spännig och:
Ladda upp eller byt
ut.
4
JA
NEJ
JA
< 3500 V ; se felkällor i den medföljande bruks-
anvisningen (Figur 2, s.5)! och:
Ladda upp eller byt
ut.
5
JA
NEJ NEJ
Ingen impuls, Djupurladdningsskyddet aktiverat
Ladda genast upp
eller byt ut.
6
NEJ NEJ NEJ
se b.) Beskrivning av apparatens funktioner, utan stängsel och jord
Om stängsellampan (1) skulle börja blinka snabbare än ca. 1x per sekund, ska apparaten stängas av genast. Den måste
kontrolleras av fackman före återkoppling.
Enligt lag skall alla användare av Elstängsel anläggningar regelbundet kontrollera staketapparaten och
staketanläggningen. Kontrollen skall utföras beroende på användningsförhållandena dock minst en gång om dagen!
- Visuell kontroll av apparat och staketanläggning
- Mätning av minimispänningen på 2500V på alla delar av staketet
Tillbehör/Tips:
Energi källan är 12 V batteri: 12V, 50 ah upp till 12V, 120 ah.
För underhållsfri drift rekommenderas solcellpanel.
Med nät adapter, Item No 44228, 230V blir nätdrift möjlig.
Försäkra er att jordningen är bra. Jorda med minst 3 jordspett. Artikel nr. 44219.
Normalanvändning med 12V
batteri
(vätska), ev. kan också anslutning med
nätadapter göras.Inte avsett för stallar!
12
3* 4
5
7
6
8
Elstängselaggregatet får
inte användas för att
träna djur (i stallet)!
