14

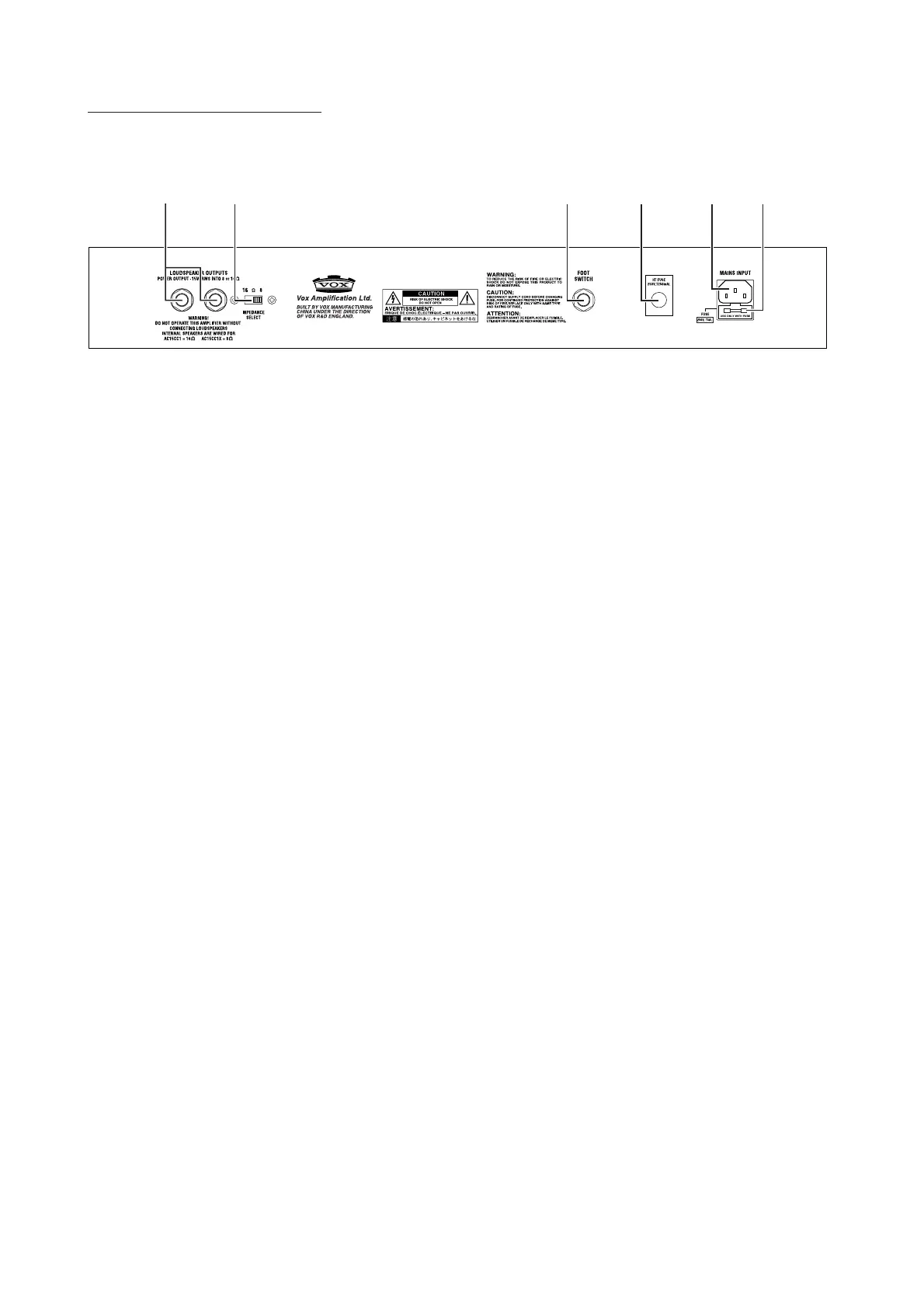

RÜCKSEITEN-LAYOUT
1 2 3 4 5 6
1. Lautsprec her -Ausgangsb uchsen (LOUDSPEAKER OUTPUTS):
Hier können Sie ein oder mehrere externe Lautsprecherboxen anschlie-
ßen.
2. Impedance Select-Schalter
Modell AC15CC1
16 Ohm: Erlaubt die folgenden Konfigurationen:
1) Auf diese Stellung stellen, wenn nur der interne 16-Ohm-Lautsprecher
oder die externe 16-Ohm-Box verwendet wird.
8 Ohm: Erlaubt die folgenden Konfigurationen:
1) Auf diese Stellung stellen, wenn eine Gitarrenbox angeschlossen wird.
Dabei wird der interne und externe Lautsprecher in Parallelschaltung be-
trieben. Die Impedanz der Gitarrenbox muss 16 Ohm betragen.
2) Auf diese Stellung stellen, wenn nur eine externe 8-Ohm-Box ange-
schlossen wird und der interne Lautsprecher ausgeschaltet wird.
Modell AC15CC1X
In diesem ist ein 8-Ohm-Lautsprecher intern montiert, und der Verstärker
muss auf 8-Ohm-Ausgang gestellt sein. Dieser Lautsprecher muss abge-
trennt werden, wenn der Verstärker mit einer Gitarrenbox verwendet wird.
3. Fußschalterbuchse (FOOT SWITCH):
Hier können Sie den mitgelieferten Fußschalter VF002 VOX anschließen,
so dass Sie Reverb und Tremolo ein- und ausschalten können.
4. HT-Sic herung (HT FUSE):
Diese Sicherung schützt Ihren Verstärker bei Problemen mit der Stromver-
sorgung. Der häufigste Grund für das Durchbrennen dieser Sicherung ist
eine fehlerhafte Ausgangsröhre. Der richtige Wert der HT-Sicherung ist auf
der Rückseite des Verstärkers angegeben. Zum Austausch muss immer
ein Bauteil mit dem gleichen Wert verwendet werden.
5. Netzeingang (MAINS INPUT):
Hier wird das mitgelieferte abziehbare Netzkabel angeschlossen.
Die spezifische Netzeingangsspannung, die Ihr Verstärker zum Betrieb
benötigt, ist an der Rückseite des Verstärkers angegeben. Vor dem Her-
stellen von Verbindungen oder Einschalten des Verstärkers prüfen Sie, ob
die richtige Spannung eingestellt ist. Im Zweifelsfall lassen Sie sich von
Ihrem VOX-Vertragshändler beraten.
