22

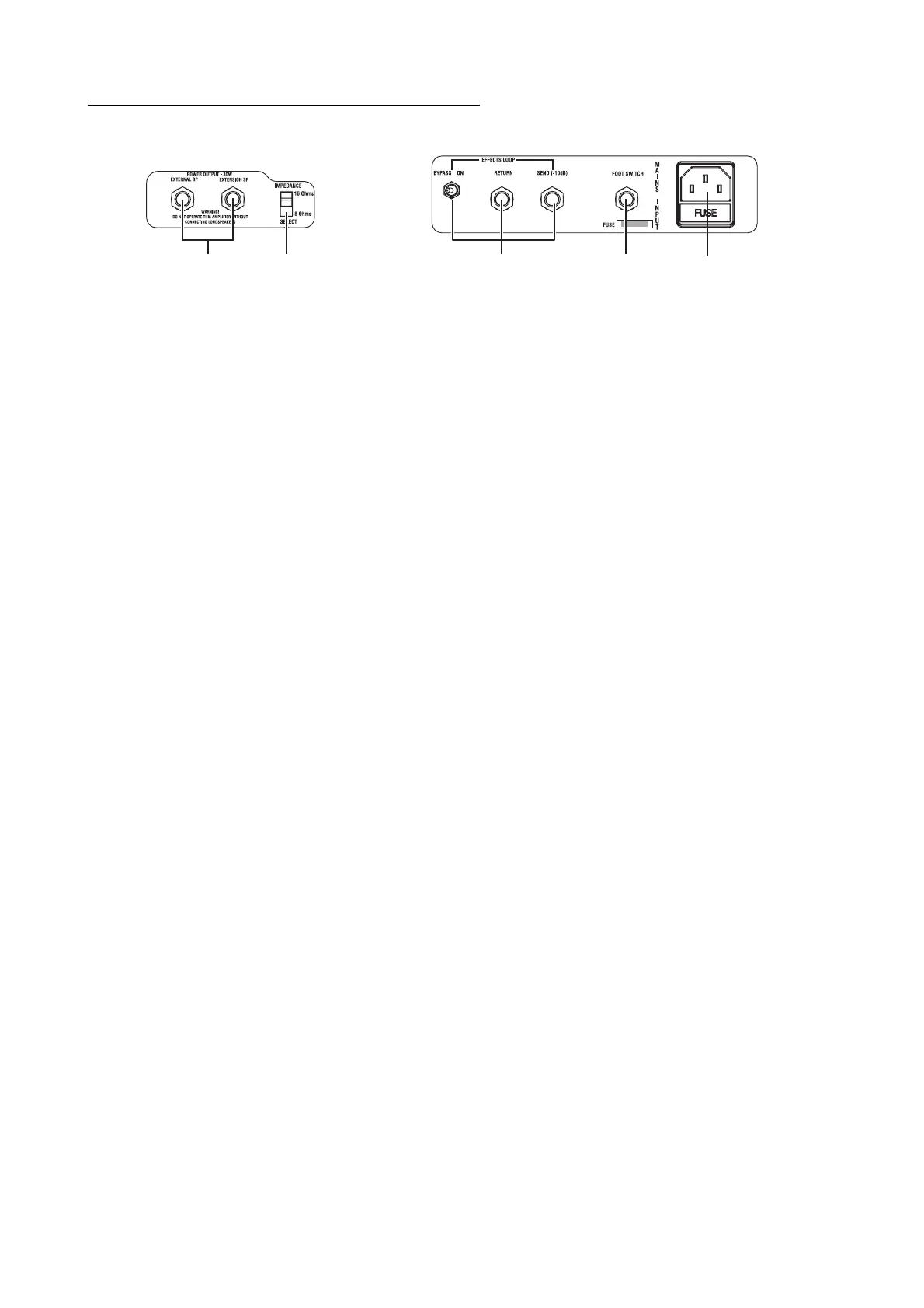

AGENCEMENT DE LA FACE ARRIÈRE
1. Prises de sortie de puissance POWER OUTPUT
COMBOS
C'est ici que vous pouvez brancher, si vous le désirez, un ou des baffles externes
de remplacement (External) ou supplémentaires (Extension).
EXTENSION SP:
cette prise pour baffle fonctionne en parallèle avec les haut-parleurs
internes qui sont câblés pour 16 ohms. Le baffle supplémentaire doit être en 16 ohms.
EXTERNAL SP:
cette prise pour baffle coupe (débranche) les haut-parleurs
internes et vous pouvez y brancher un baffle 16 ohms ou 8 ohms. Veillez bien à
régler le sélecteur d'impédance en conséquence.
NOTE !
Brancher un baffle à la prise External SP coupe (débranche) les haut-parleurs
internes !
TÊTE
LOUDSPEAKER (BAFFLE):
Les deux prises pour baffle sont reliées en parallèle.
Vous pouvez brancher un ou deux baffles de 16 ohms. Vous pouvez seulement
brancher un baffle de 8 ohms.
Veillez à régler le sélecteur d'impédance IMPEDANCE SELECT en fonction du
baffle branché.
AVERTISSEMENT !
Pour garantir un fonctionnement correct de votre système, vous devez respecter
les points suivants.
a)
N'utilisez pas de baffle supplémentaire (extension) d'une impédance autre que 16 ohms.
b)
Ne branchez pas de baffle d'une puissance admissible inférieure à 30 watts
(AC30C2(X)/AC30CH) ou 15 watts (AC15C2/AC15C1(X)/AC15CH). Le baffle peut
être détruit si vous ne respectez pas cette mise en garde — ce n’est pas recommandé !
c) Vous devez utiliser un câble de baffle pour brancher un baffle externe. N'utilisez
pas de câble blindé comme ceux reliant une guitare à un ampli.
d) Vous devez couper l'alimentation électrique avant de brancher le câble. Brancher
le câble avec l'ampli sous tension peut endommager celui-ci.
NOTE !
Pour les connexions de l'AC30C2(X)/AC15C2/AC15C1(X); il est recommandé
que tous les câbles audio, à l'exception du câble de baffle, soient de type blindé
et de haute qualité.
Ces valeurs ne doivent pas dépasser 10 mètres de longueur. Utilisez toujours une
prise de haut-parleur non contrôlée avec l’amplificateur AC30C2(X)/AC15C2/
AC15C1(X) et les boîtiers d’extension.
2. IMPEDANCE
Select
(sélecteur d'impédance)
16 ohms :
COMBOS
Les combos permettent les configurations suivantes :
1)Choisissez ce réglage si vous n'utilisez que les haut-parleurs internes.
2)Choisissez ce réglage si vous branchez un baffle externe 16 ohms à la prise
EXTERNAL SP.
TÊTE
1)Choisissez cette position si vous avez branché un baffle de 16 ohms à la prise
pour baffle.
(AC30C2(X)/AC30CH)
412 3 5
