Vox AC30CCH - Page 46

46

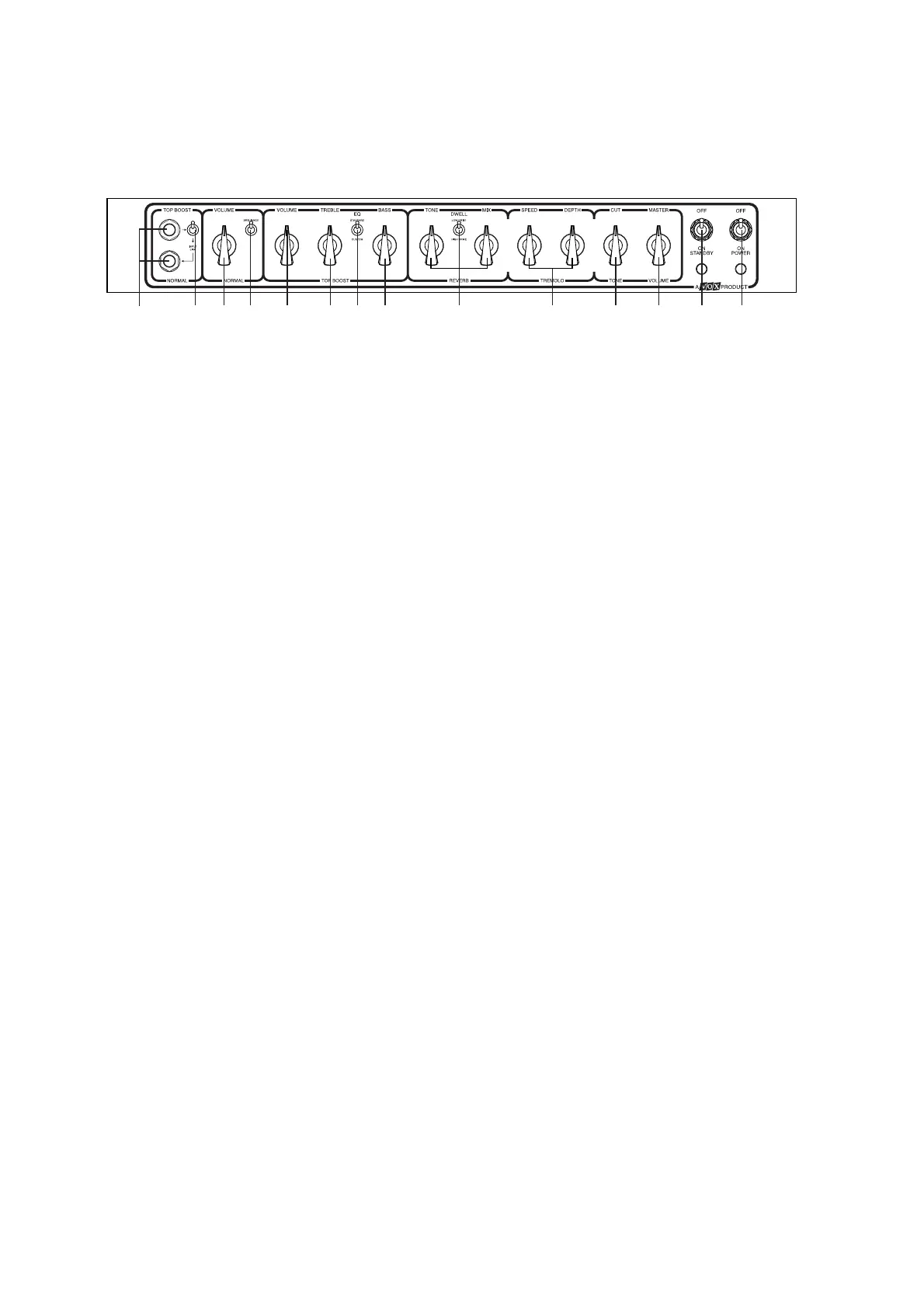

フロント・パ ネ ル
123 4 5 6 7 8 9 11 12 13 1410
1. 入力端子
TopBoost入力端子
ギターをこの端子に接続すると、信号がTop
Boostチャンネルに入ります。
Normal入力端子
ギターをこの端子に接続すると、信号がNor-
malチャンネルに入ります。
2. InputLinkスイッチ
NormalチャンネルとTopBoostチャンネル
をリンク（ブレンド）させるスイッチです。どちら
の入力端子を使うかによって機能が次のように
変わります。
・TopBoost入力端子にギターを接続してス
イッチ を 上 げ た 位 置 にすると、TopBoost
チャンネルだけにアクセスできます。
・Normal入力端子にギターを接続してスイッ
チを上げた位置にすると、Normalチャンネル
だけにアクセスできます。
・両方のチャンネルをブレンドするには、Top
Boost入力端子にギターを接続してスイッチ
を下げた状態にします。これで TopBoost
チャンネルとNormalチャンネルがブレンドし
ます。
3. NormalVOLUMEノブ
Normalチャンネルのプリアンプ部のセンシ
ティビティを設 定します 。ノブを右に回すとゲイ
ンが上がり、逆に設定を下げるとクリーンなサ
ウンドになります。マスター・ボリュームと合わ
せて機能するので、[Normal]VOLUMEノブを
下げ、[Master]VOLUMEノブを上げるとより
クリーンなサウンドが得られます。逆に
[Normal]VOLUMEノブを上げ、[Master]ボ
リュー ムを下げるとゲインとディストーションが
大きくなります。
4. Brillianceスイッチ
Normalチャンネルのブリリア ンス機能をオン
にして、高域端にブライトネスを加えます。オン
にすると、Normalチャンネルがヴィンテージの
TrebleAC30のようになります。
5. TopBoostVOLUMEノブ
TopBoostチャンネルのプリアンプ部のセン
シティビティを設定します。ノブを右に回すとゲ
インが上がり、逆に低く設定するともっとクリー
ンで「チャイム音」的なサウンドになります。マ
スター・ボリュームと直接関連しているので、
[TopBoost]VOLUMEノ ブ を 下 げ 、
[Master]ボリュームを上げるとよりクリーンな
サウンド が得られます。逆に[TopBoost]
VOLUMEノブを上げ、[Master]ボリュームを
下げるとゲインとディストーション が 大 きくなり
ます。
6. Trebleノブ
サウンドの高域成分（トレ ブ ル ）を調整します。
左に回すほど柔らかく丸みを帯びたサウンドに、
右に回すほど明るくシャープなサウンドになり
ます。
7. Standard/Customスイッチ
・Standard:通 常 の AC30の ように 、EQ
（TrebleとBass）が相互に影響しながら動
作します。[Treble]や[Bass]を大きくすると
中域が落ち込み、[Treble]や[Bass]を小さく
すると中域がふくらみます。
・Custom:EQの 相 互 作用が少なくなり、
AC30HWや AC15TBのように動 作しま
す。
8. Bassノブ
サウンドの低域成分を調整します。左に回すほ
ど暖かく軽いサウンドに、右に回すほど暗くヘ
ヴィー な サウンドになります 。
