20

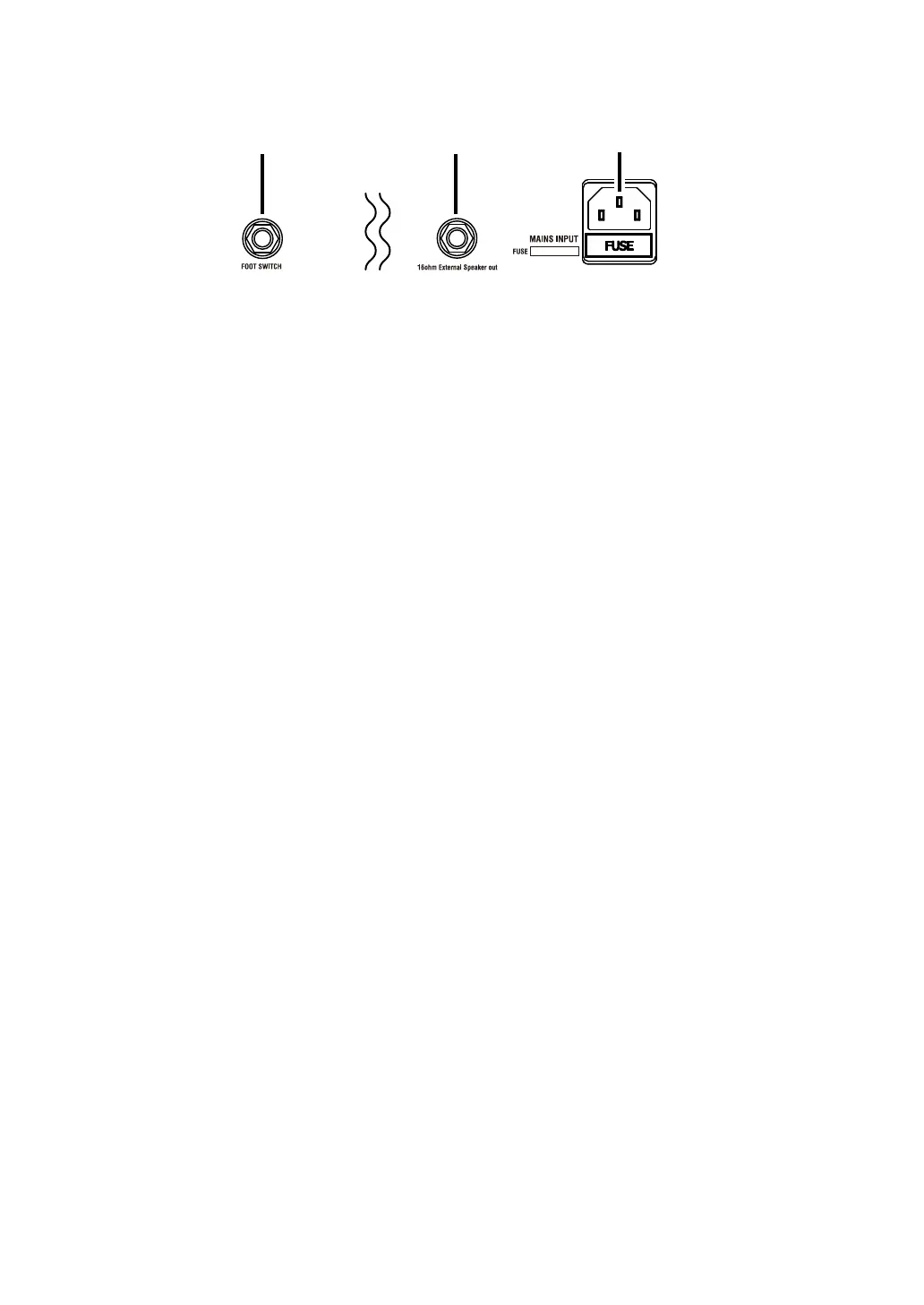

PANEL TRASERO
1. FOOT SWITCH, jack
Aquí se conecta el conmutador de pedal VOX (VFS1) suministrado
para conmutar entre los Modos HOT y COOL en el Canal TOP
BOOST (para que el conmutador de pedal funcione, debe estar acti-
vado el Modo HOT en el panel de control).
2. EXTERNAL SPEAKER OUT
Se emplea para conectar el AC4HW1 a cualquier recinto de 16.
¡Nota!: El altavoz interno se desconecta cuando se enchufa un recinto
externo en este conector.
¡AVISO!: Para asegurar que su sistema funciona correctamente, debe obser-
var los siguientes puntos.
a) No utilice una caja externa cuya impedancia sea distinta a 16.
b) No conecte un altavoz que no pueda soportar al menos 4 vatios de
potencia. Si ignora esta advertencia podría destruir el altavoz –no
recomendado.
c) Asegúrese SIEMPRE de que usa cables de altavoz de alta calidad
(no apantallados). No use nunca cables de guitarra (apantallados).
d) Debe apagar el amplificador antes de conectar los altavoces. Si
conecta el cable con el amplificador encendido puede dañar el ampli-
ficador.
3. MAINS INPUT Conecte aquí el conector del cable de alimentación incluido.
¡Nota!: Utilice sólo el cable de alimentación incluido con el AC4HW1. Si uti-
liza algún otro cable de alimentación puede producirse un funciona-
miento anómalo.
Los valores específicos de voltaje que admite el amplificador para
funcionar se indican en el panel trasero del amplificador. Antes de
realizar las conexiones o de activar el amplificador, ajuste el voltaje
correcto. Si tiene alguna duda, consulte el distribuidor local VOX.
1
23
