1D OPERATION PT2R
1D-10
1.18 Clé fournie
La clé (d) fournie avec la pompe permet de desserrer et
de serrer les couplages des tuyaux, les boulons du capot
de protection, le bouchon d’amorçage et la vis de purge
de la chambre d’aspiration.
Ranger la clé à l’emplacement prévu sur le châssis de la
pompe.
1.17 Accessoires
WACKER propose une gamme complète de raccords,
de tuyaux et de colliers de serrage permettant d’effectuer
toutes les connexions nécessaires en fonction des con-
ditions de travail. Se référer aux Listes de Pièces
Détachées de la Section 2 de cette notice pour la liste
complète des accessoires

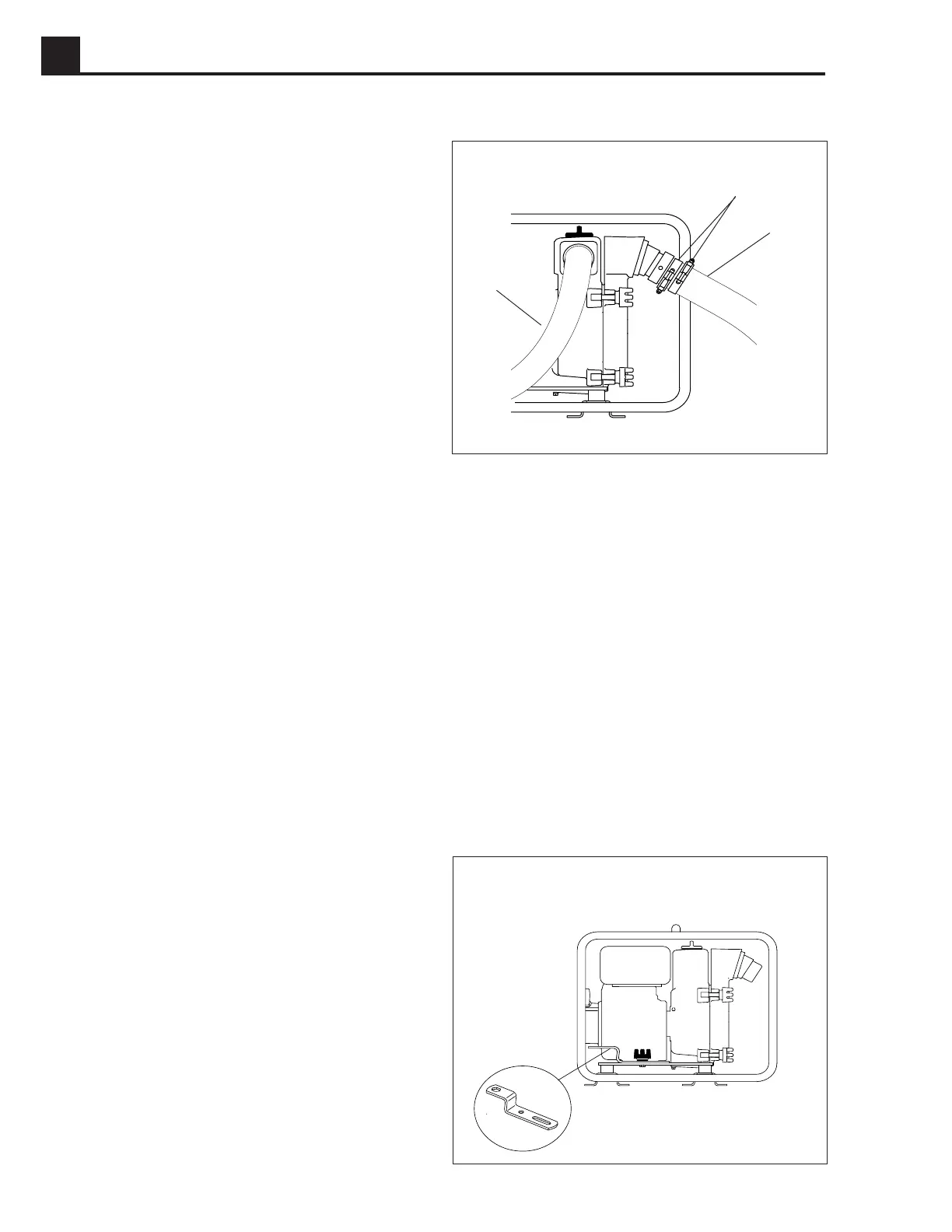

1.16 Tuyaux et colliers de serrage
Tuyau d’aspiration
Les tuyaux d’aspiration (a) doivent être assez rigides
pour ne pas s’aplatir pendant que la pompe fonctionne.
Tuyau d’écoulement
Les tuyaux d’écoulement (b) sont généralement des
tuyaux souples à parois minces. On peut également
utiliser des tuyaux rigides semblables aux tuyaux
d’aspiration.
Remarque:
Les tuyaux d’aspiration et d’écoulement
sont disponibles chez WACKER. Contacter le distributeur
pour de plus amples informations.
Couplage tuyau d’aspiration-orifice d’entrée
Il est recommandé de fixer le tuyau d’aspiration à l ’entrée
de la chambre d’aspiration au moyen de deux colliers de
serrage (c).
Remarque: Cette connexion est importante. La plus
petite fuite d’air du côté de l’aspiration empêchera
l’amorçage de la pompe.
Autres raccords de tuyaux
Pour les autres raccords, un collier de serrage de type vis
de rainure en T ou vis sans fin est généralement suffisante
pour maintenir les tuyaux en place. Dans certains cas, de
légères différences entre le diamètre du tuyau et celui du
raccord peut nécessiter l’emploi de plusieurs colliers de
serrage afin d’assurer l’étanchéité des connexions.
c
a
b
d
1003SD40
1003SD41
