wallas 90 t User Manual

90 t / 800 t
490527A
FUEL
200 mm
400 mm
500 mm
K00047
- 91 -
min 300 mm
(12”)
de

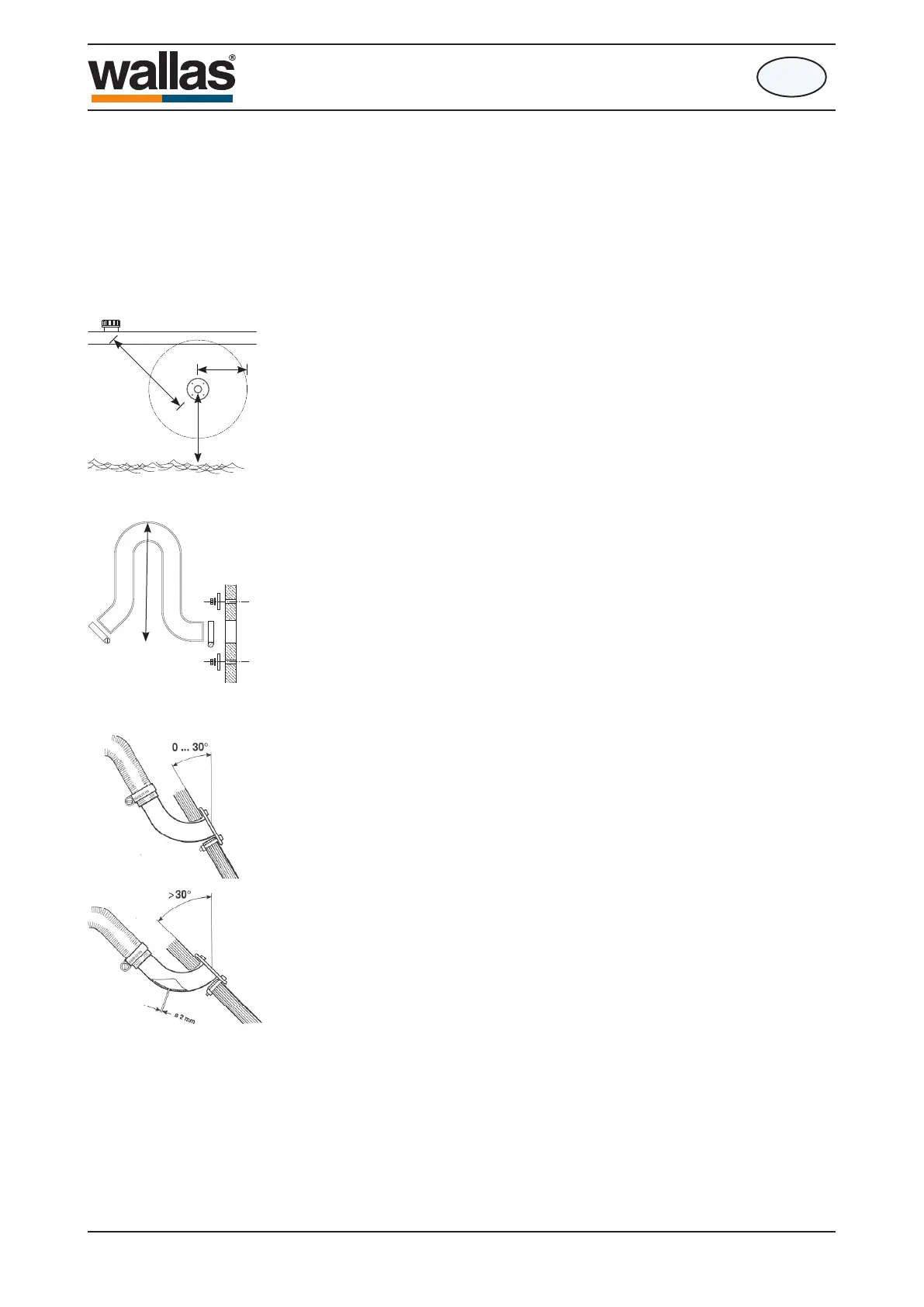

Einbau
Schwanenhals
Sicherheitsabstände
Anschlüsse der abgasleitung
Abgasdurchführungen
Für dieses Gerät eignen sich die Abgasdurchführungen 1066 und das abdichtbare
Modell 2466.
Alle Abgasdurchführungen sind aus rostfreiem Stahl gefertigt. Die Durchführungen
mit ø 28 mm sind passend zu Abgasleitung 1028.
Allgemeine Anweisungen für Anschlüsse der Abgasleitung
EINBAUORT
Hinter der Durchführung muss eine ungehinderte Luftzirkulation gewährleistet sein.
BauenSiedieDurchführungaufeinergeradenOberächeein.VermeidenSie
Ecken oder Vertiefungen, an denen der Winddruck die Funktion des Geräts beein-
trächtigen könnte.
Der Mindestabstand der Durchführung zur Einfüllöffnung des Brennstofftanks be-
trägt 400 mm.
Der Mindestabstand der Rumpfdurchführung vom Wasserspiegel beträgt 500 mm.
Besonders bei Segelbooten sollte berücksichtigt werden, dass die Durchführung
nie für lange Zeit unter Wasser bleiben darf.
Es wird empfohlen, die Rumpfdurchführung so weit hinten wie möglich oder direkt
am Heck zu positionieren.
EINBAU
BeiderVorbereitungderEinbauöffnungfürdieDurchführungempehltessich,
die Durchführung als Vorlage für die Öffnung zu verwenden, insbesondere wenn
die Durchführung kreisförmig ist. Falls erforderlich, dichten Sie die Einbauöffnung
zusätzlich zur Durchführungsdichtung mit Silikon ab. Hinweis! Verwenden Sie kein
Silikon bei Holzbooten.
Die Rumpfdurchführung muss immer mit einem so genannten Schwanenhalsab-
schnitt ausgestattet sein.
Mit dem Schwanenhals wird effektiv vehindert, dass Spritzwasser an das Gerät
gelangt.
DerhöchstePunktdesSchwanenhalsesmussimmerüberderWasseroberäche
liegen.
Der Herd schaltet ab, wenn die Abgasdurchführung unter Wasser gelangt.
WEITERE HINWEISE
Abgase sind heiß! Vergewissern Sie sich stets, dass sich im Umkreis von 200 mm
nichtsbendet,dasdurchdieHitzederAbgasebeschädigtwerdenkönnte(z.B.
Taue, Fender oder andere Boote).
Alle Durchführungen erhöhen die Temperatur ihrer Umgebung. Besonders Holz-
deckskönnendurchdieHitzeaustrocknen.BeachtenSie,dasssichdieOberäche
der Durchführung während des Betriebs erhitzt.
In dem Abzugsrohr, der länger als 2 m ist, es ist notwendig ein Absperrschieber für
den Wasserablass 602293 (Kondensatwasser) in der niedrigsten Stelle des Rohres
zu installieren.
Die Agbasleitung muss aus rostfreiem Stahl 1028 gefertigt sein.
Isolieren Sie ggf. die Anschlüsse zwischen Abgasleitung und Durchführung mit
hitzebeständigem Silikon.
Wenn die Einleitung auf der hinteren Seite installiert wird, dann es ist keine Sper-
rung des Abzugsrohres mit dem Wasser zu gewährleisten. Bohren Sie ein etwa 2
mm Loch in der Einleitung oder in dem Abzugsrohr.
Installierung auf der hinteren
Seite
