Boulonnez l’extrémité opposée des entretoises aux supports de
la pelle rétrocaveuse au moyen des boulons à tête hexagonale
Z71720 de ¾ po NC x 2 po (20) et des contre-écrous hexagonaux
Z72271 de ¾ po (24).
24
24
22
20
Si un groupe de puissance hydraulique de prise
de force est utilisé avec la pelle rétrocaveuse, le
support de barre de remorquage ne peut pas être
installé. Sautez les étapes 8 à 10.
Étape 8

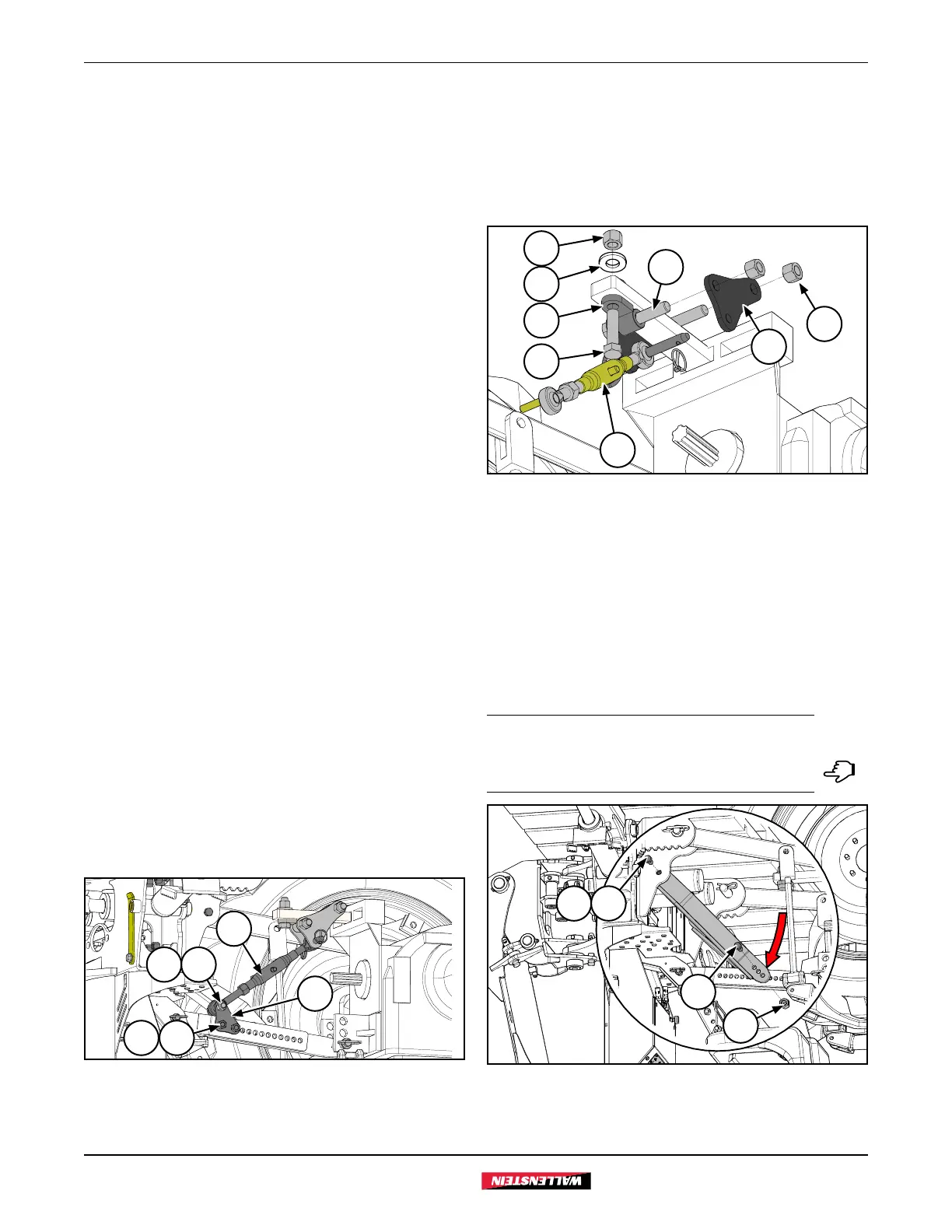

Assemblez deux plaques de liaison inférieures 3041L214 (2) à la
barre de remorquage, comme illustré. Utilisez trois boulons à tête
hexagonale 71745 de ¾ po NC x 4½ po (22) et trois contre-écrous
hexagonaux Z72271 de ¾ po (24). Assemblez avec la languette de
la barre de remorquage 3042W105 (12).
Fixez la languette de barre de remorquage (12) à la barre de
remorquage pivotante du tracteur au moyen des boulons à tête
hexagonale Z71730 de ¾ po NC x 3 po (21), des rondelles de barre
de remorquage 3042L2108 (3), et des écrous hexagonaux Z72271
de ¾ po (24).
24
22
2
15
21
12
24
4
Étape 9
Assemblez les plaques de liaison supérieures 3041L213 (1) à
l’ensemble d’attache, comme illustré. Utilisez deux boulons à tête
hexagonale 71745 de ¾ po NC x 4¼ po (22) et deux contre-écrous
hexagonaux Z72271 de ¾ po (24).
Étape 10
Fixez la biellette supérieure Z11501 (15) aux plaques de liaison au
moyen des boulons à tête hexagonale Z71640 de 5/8 po NC x 4 po
(19) et des contre-écrous hexagonaux Z72261 de 5/8 po NC (23).
15
1
19
22
23
24
Étape 11
Vérifiez une fois de plus que votre pelle rétrocaveuse est droite et de
niveau. Ajustez si nécessaire et serrez le tendeur.
Étape 12
Serrez tous les boulons pour achever l’assemblage.
Étape 13
Vérifiez les fonctions de la pelle rétrocaveuse :
• démarrez le tracteur
• baissez les stabilisateurs,
• vérifier toutes les fonctions de la pelle rétrocaveuse
• revérifiez que toutes les fixations et l’attelage trois
points sont solidement en place et sécurisés
6
PT322
