Instructions d’installation
ATTENTION!
Risque de situation dangereuse si la trousse
est mal installée ou modifi ée d’une façon
quelconque. Cela pourrait causer des dommages
à la machine. Lisez et suivez toutes les
consignes d’utilisation et de confi guration.
W091
L’assemblage des pièces de la trousse PT322 dépend de la
configuration de l’attelage trois points de votre tracteur. Les
illustrations de ce document montrent une méthode d’assemblage
typique. Cette procédure est unique. La procédure normale
d’attelage trois points peut être utilisée une fois que votre attelage
trois points est installé.
Préparation
• Des outils d’atelier de base sont requis, y compris des clés
et des douilles de 15/16 po et 1 1/8 po.
• Assurez-vous que le tracteur et la zone qui l’entoure sont
propres et exempts de débris. Stationnez sur un sol sec et
de niveau avec le frein serré et le moteur arrêté. Placez la
trousse PT322 sur le sol derrière l’attelage trois points.
• Laissez la pelle rétrocaveuse sur la palette d’expédition.
Étape 1

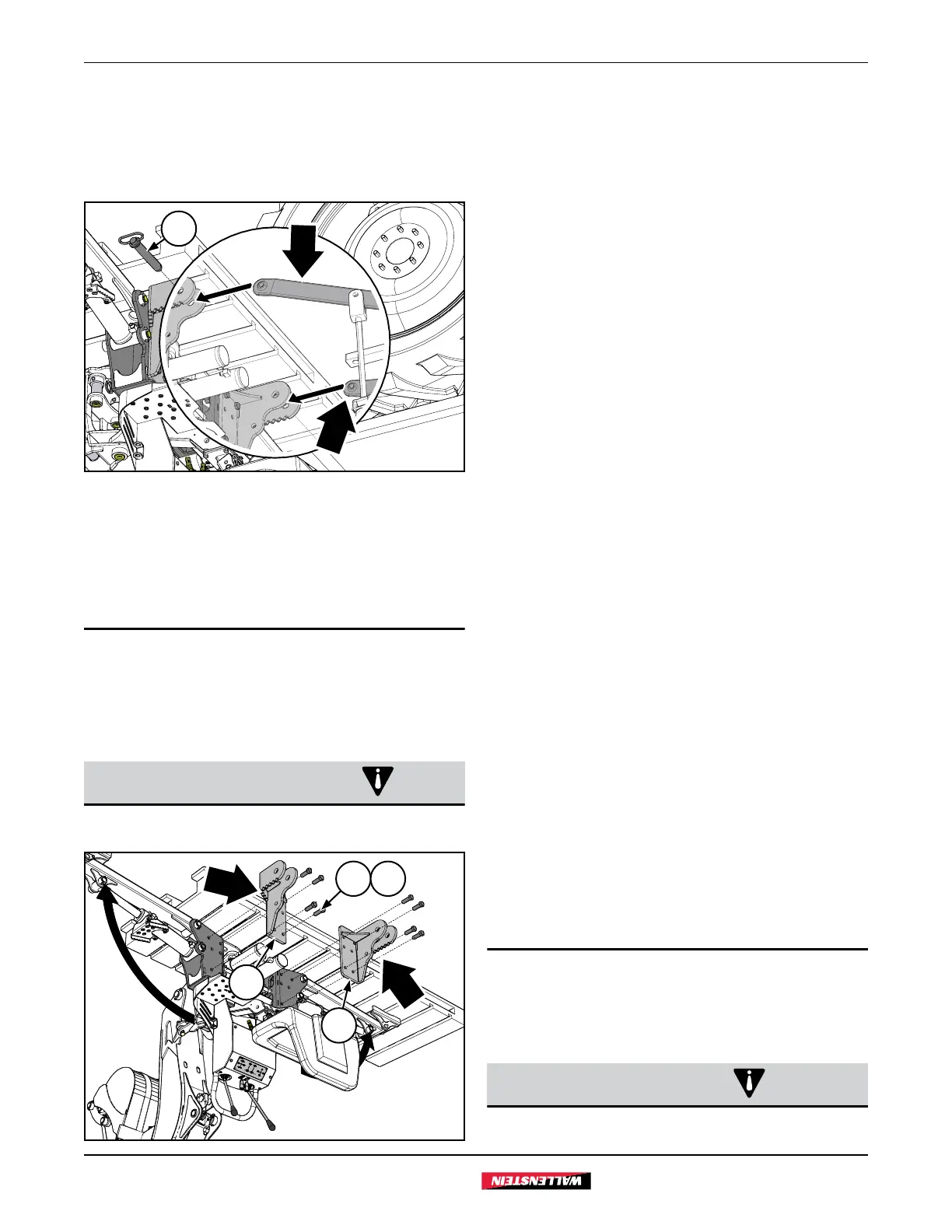

• Sur la palette de la pelle rétrocaveuse, détachez les loquets
de sécurité (le cas échéant) des bras stabilisateurs de la
pelle rétrocaveuse.
• Sur la soupape de commande de la pelle rétrocaveuse,
poussez les leviers de commande des stabilisateurs vers
l’avant (pour permettre à l’huile de circuler dans la soupape
de commande), puis poussez manuellement chaque bras
stabilisateur vers le bas.
• Assemblez les supports de pelle rétrocaveuse gauche et
droit (pièces 8 et 9) à la pelle rétrocaveuse. Utilisez 4 vis
Z71620 de 5/8 po NC x 2 po (18) et 4 contre-écrous
Z72261 de 5/8 po NC (23).
• Serrez-les au couple de 180 lbf/pi (215 N/m).
8
9
1823
Étape 2
AVERTISSEMENT!
Ne laissez jamais une personne se tenir entre
le tracteur et l’outil lors de l’attelage. Une
approche trop rapide ou le glissement du pied
de l’opérateur de la pédale d’embrayage peut
entraîner des blessures graves, voire mortelles, à
la personne qui se tient à proximité.
W048
Démarrez le tracteur et reculez prudemment jusqu’à la pelle
rétrocaveuse. Fixez les bras de levage inférieurs du tracteur aux
supports gauche et droit de la pelle rétrocaveuse. Utilisez la
tige d’attelage Z11271 de 1-1/8 po (14) et la goupille de la tige
d’attelage Z12250 (17).
Raccordez les conduites hydrauliques de pression et de retour de la
pelle rétrocaveuse au tracteur.
14
4
PT322
