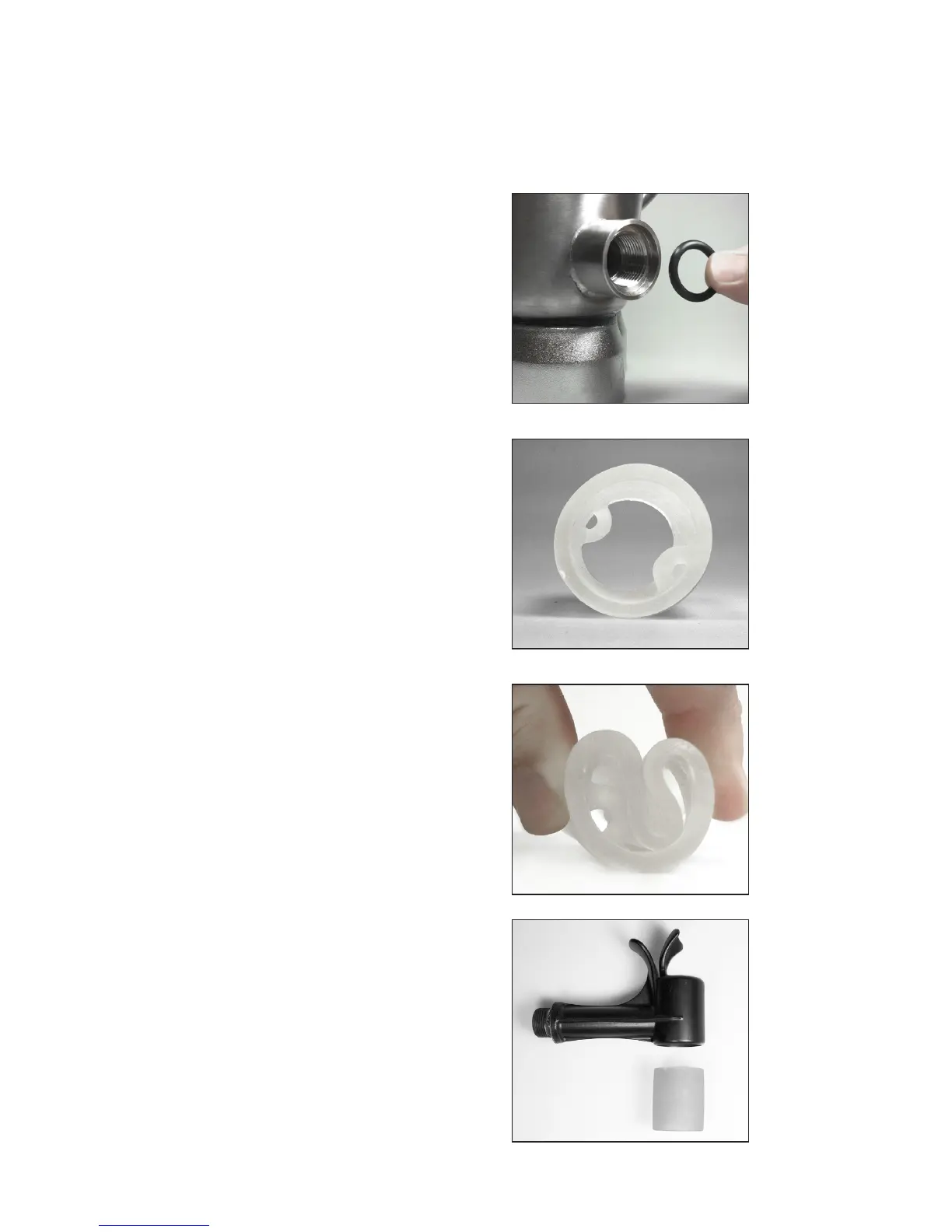

ASSEMBLAGE DU ROBINET (MODÈLE SF UNIQUEMENT)
Le robinet comprend trois pièces : le robinet lui-même, un
joint d'étanchéité et un manchon d'insertion en caoutchouc.
Le joint d'étanchéité se trouve
à l'intérieur de l'adaptateur
et peut se retirer pour le
nettoyage. Vérier que le joint
d'étanchéité est bien en place
avant d'installer et d'utiliser le
robinet. Fig. 1
Le manchon d'insertion en
caoutchouc comprend deux
œillets servant à retenir le levier
du robinet (Fig. 2). Le levier doit
s'insérer dans l'œillet du bas.
Si la boucle venait à se déchirer
avec le temps, retourner le
manchon d'insertion pour
utiliser l'autre boucle.
Pour assembler le robinet,
pincer les côtés du manchon
comme indiqué (Fig. 3) et
introduire ce-dernier dans le
robinet de façon à ce que le
levier passe dans le manchon
et que l'œillet du bas se trouve
du côté de l'ouverture du
robinet. Veiller à ce que le bas
du manchon d'insertion soit
au même niveau que le bas
du robinet.
Introduire le pied du levier dans
l'œillet inférieur du manchon
d'insertion.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
