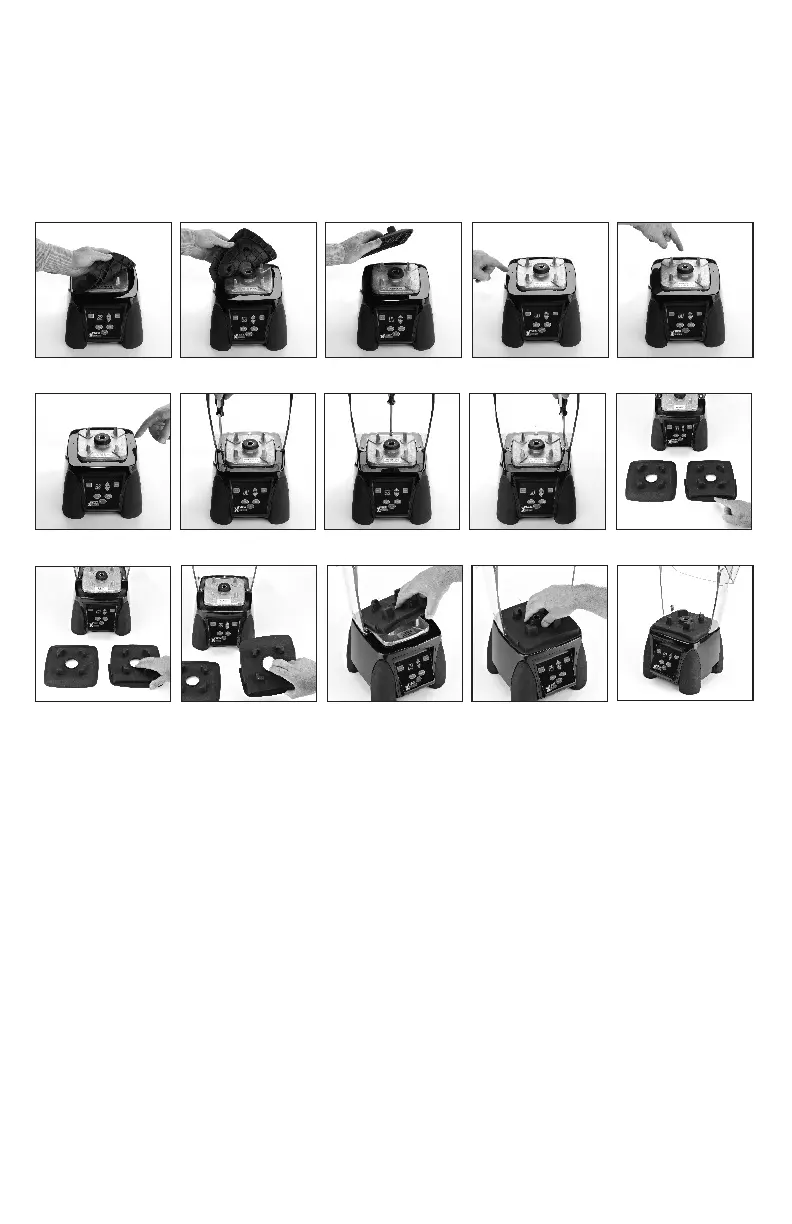

INSTALLATION DU CAISSON PHONIQUE
REMARQUE: Pour installer le caisson phonique (en option), retirer le
patin amortisseur ; celui-ci n'est pas compatible avec le caisson phonique.
Pour le retirer du boîtier, soulever un coin et tirer par-dessus le coupleur/
entraîneur jusqu'à l'autre coin (Fig. 1, 2 et 3).
Une fois le patin amortisseur enlevé OU si l'appareil inclut un caisson
phonique :
Étape 1: Repérer les trous de vis situés à gauche, à l'arrière et à droite
du boîtier (Fig. 4, 5 et 6).
Étape 2: Poser le caisson phonique sur le boîtier en alignant les trous
de vis du caisson avec ceux du boîtier. Fixer le caisson à l'aide
d'un tournevis cruciforme et des trois vis incluses avec le caisson
(Fig. 7, 8 et 9).
Étape 3: Une fois les vis bien serrées, installer le patin amortisseur sur
mesure (inclus avec le caisson phonique). Remarque: Le patin
amortisseur standard n'est PAS compatible avec le caisson
phonique. Le patin amortisseur sur mesure a un fil creux et est
arrondi à l'avant, avec des languettes sur le côté (Fig. 10, 11 et
12). Le côté arrondi doit se trouver vers l'avant de
l'appareil.
Étape 4: Installer le patin amortisseur sur mesure sur le boîtier, le côté
arrondi vers l'avant (Fig. 13). Appuyer fermement autour du patin
amortisseur pour le fixer (Fig. 14 et 15).
Fig. 1 Fig. 2 Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
Fig. 8 Fig. 9
Fig. 11 Fig. 12
Fig. 13
Fig. 14
Fig. 15
Fig. 10
