INSTALLATION AVEC PLANCHER CHAUFFANT ÉLECTRIQUE

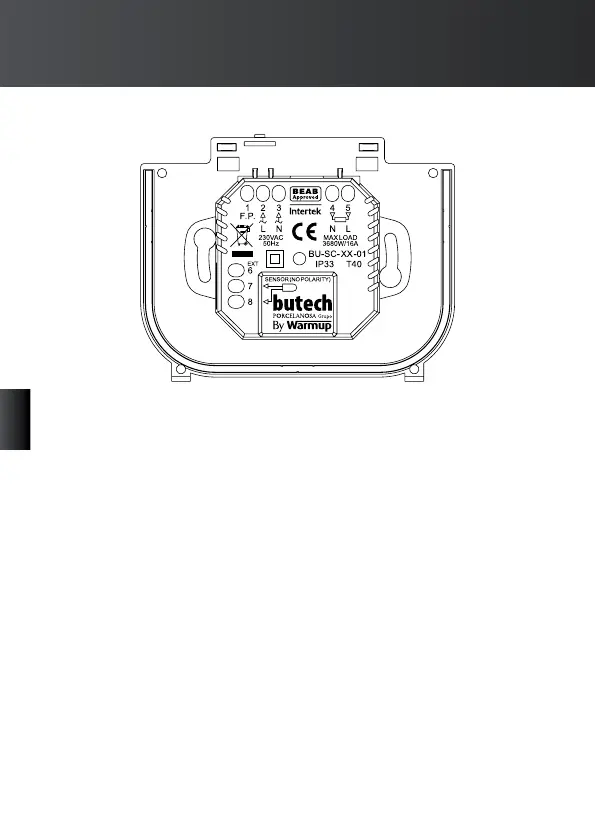

Regarder les nombres sur le schéma:
1. Fil Pilote
2. Brancher au système électrique (Phase 230V)
3. Brancher au système électrique (Neutre 230V)
4. Brancher au Plancher chauant Electrique (Neutre – MAX 3680W/16 Amps)
5. Brancher au Plancher chauant Electrique (Phase – MAX 3680W/16 Amps)
7. Brancher au premier câble de la sonde de sol (couleur pas importante)
8. Brancher au deuxième câble de la sonde de sol (couleur pas importante)
INSTALLATION AVEC PLANCHER CHAUFFANT HYDRAULIQUE À
EAU
Regarder les nombres sur le schéma:
1. Fil Pilote
2. Brancher au système électrique (Phase 230 V)
3. Brancher au système électrique (Neutre 230 V)
4. Brancher à l’unité de contrôle (Si Neutre – MAX 3680W/ 16 Amps)
5. Connecter à l’unité de contrôle (3680W/16 Amps)
7. Brancher au premier câble de la sonde de sol (couleur pas importante)
8. Brancher au deuxième câble de la sonde de sol (couleur pas importante)
