IMPIANTO ELETTRICO A PAVIMENTO

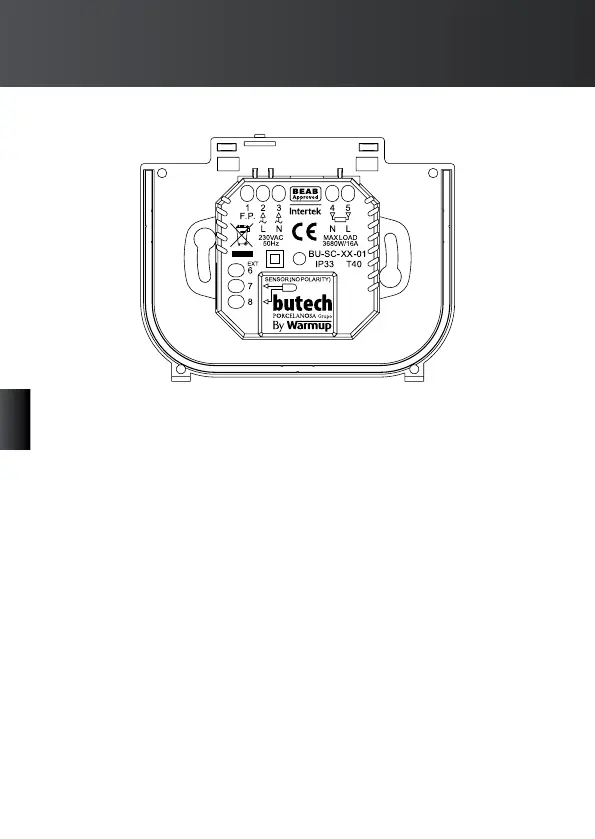

vedere la numerazione nello schema
2. Da collegare all’alimentazione elettrica (Fase – MAX 230 V)
3. Da collegare all’alimentazione elettrica (Neutro – MAX 230 V)
4. Da collegare a uno o più elementi riscaldanti (Neutro – MAX 3680 W / 16 A)
5. Da collegare a uno o più elementi riscaldanti (Fase – MAX 3680 W / 16 A)
7. Da collegare al 1° cavo del sensore a pavimento (il colore non è importante)
8. Da collegare al 2° cavo del sensore a pavimento (il colore non è importante)
IMPIANTO IDRAULICO A PAVIMENTO
vedere la numerazione nello schema
2. Da collegare all’alimentazione elettrica (Fase – MAX 230 V)
3. Da collegare all’alimentazione elettrica (Neutro – MAX 230 V)
4. Da collegare alla centralina di cablaggio (Neutro, se presente – MAX 3680 W / 16 A)
5. Da collegare alla centralina di cablaggio (Fase interruttore – MAX 3680 W / 16 A)
7. Da collegare al 1° cavo del sensore a pavimento (il colore non è importante)
8. Da collegare al 2° cavo del sensore a pavimento (il colore non è importante)
8GM Termostato Intelligente
