INSTRUCCIONES DE INSTALACIÓN
4. Centre el soporte de la pala en el vehículo. Marque las
ranuras y el contorno del soporte de la pala en la placa de
plástico con un punzón u otro objeto similar, gura 4.
5. Retire los doce pernos M6 que sujetan la placa de plástico
y retire la placa, gura 5. Conserve los pernos M6 para el
reensamblaje.
6. Vuelva a colocar el soporte de la pala en su posición del
vehículo. Deslice hacia abajo los pernos en U (B1) rodeando
los tubos del bastidor y por las ranuras de la placa de
montaje, gura 6. Compruebe la posición del perno en U
en la ranura. Retire el soporte de la pala después de haber
anotado la orientación del perno en U.
Desmontar
Desmontar
Marcar
Marcar
B1

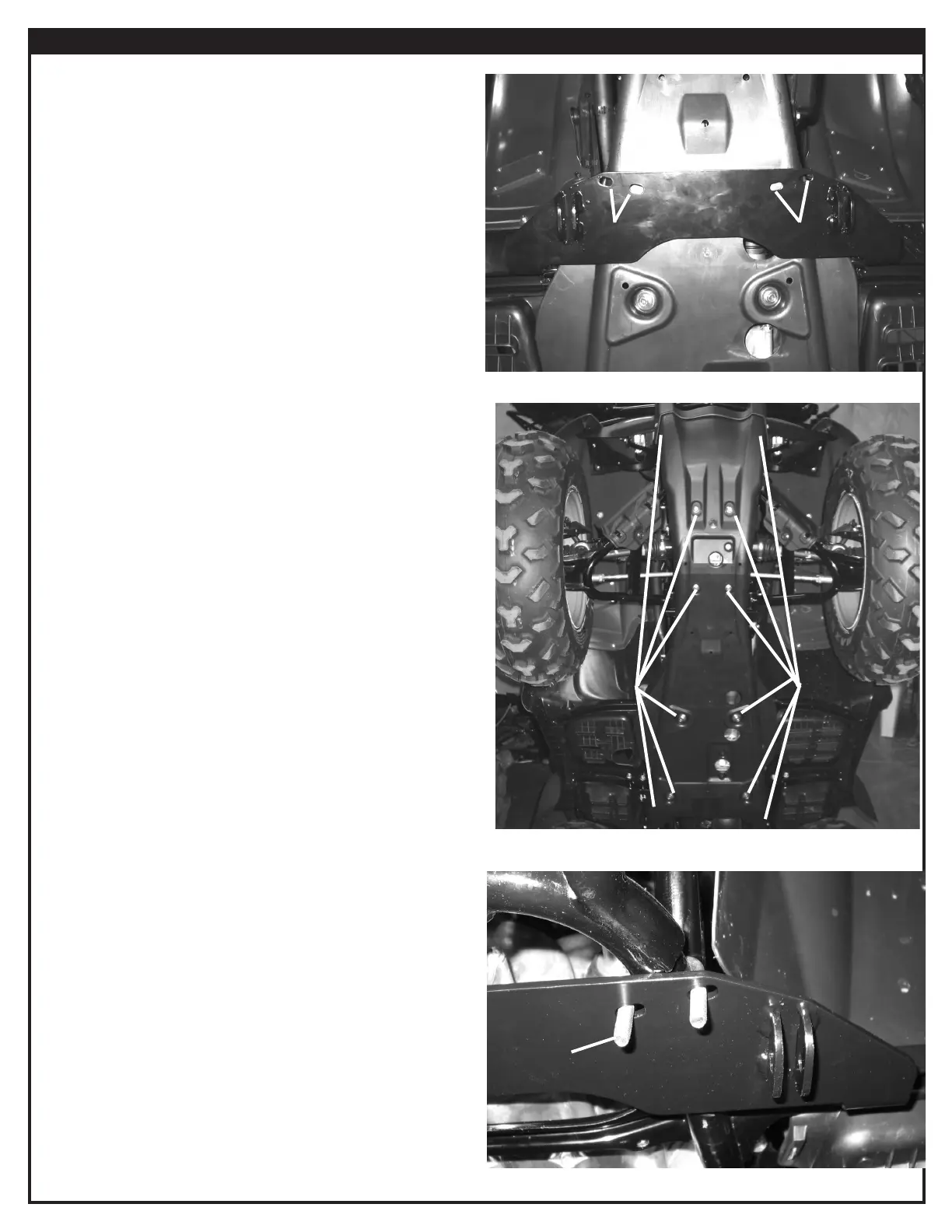

Figura 4 - Marque las ranuras del soporte de la pala
Figura 5 - Retire la placa de plástico
Figura 6 - Compruebe la posición de los pernos en U
