INSTRUCCIONES DE INSTALACIÓN

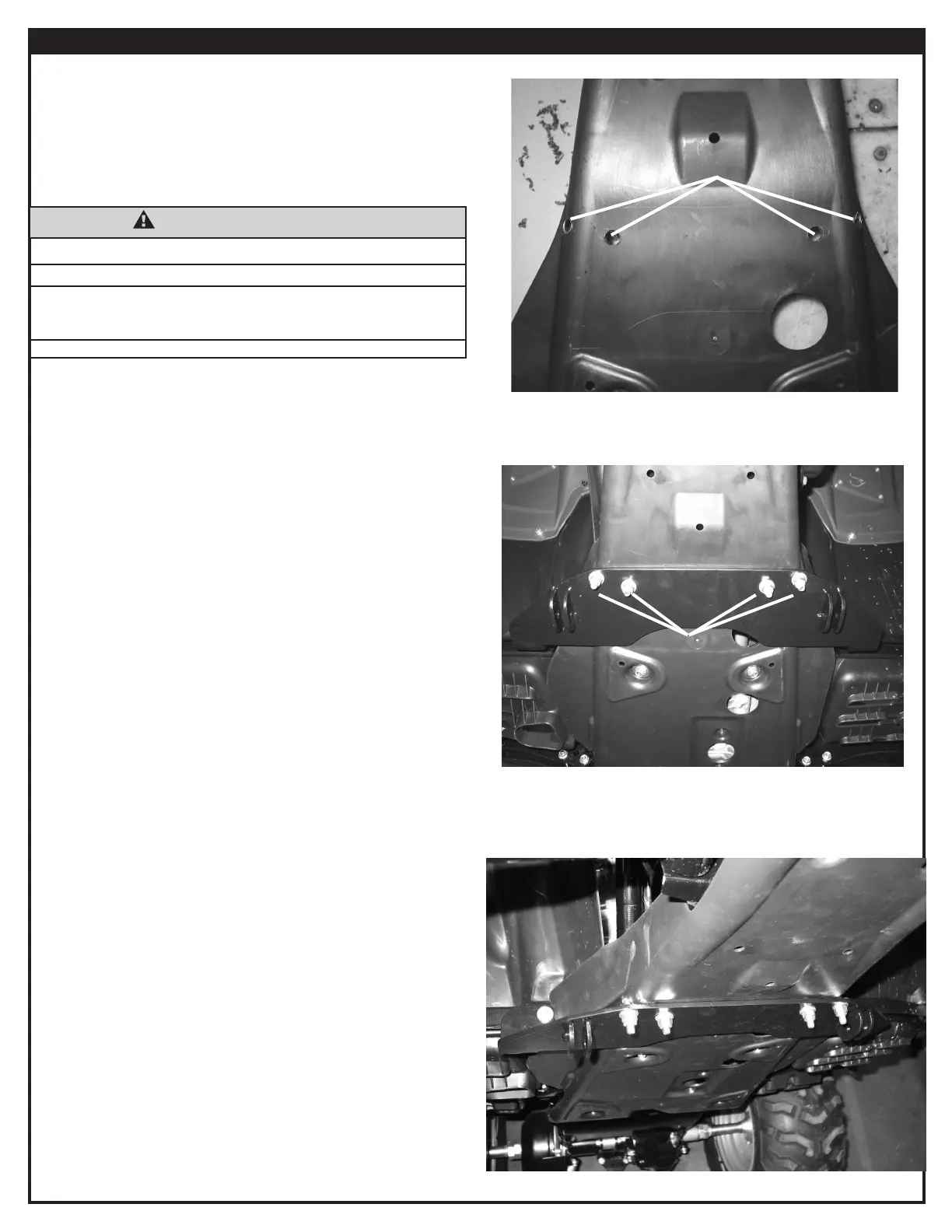

Figura 8 - Comprobación de los pernos en U
Oricios
B1, B2, & B3
7. Marque la ubicación de los pernos en U, según lo indicado
en el paso 6, en las ranuras de trazado de la placa. Utilice
las marcas como referencia para perforar cuatro oricios
para los pernos en U en la placa de plástico, gura 7.
8. Sin apretar, asegure la placa al vehículo. Repita los pasos 2
y 3 para asegurar sin apretar el soporte de la pala. Deslice
los dos pernos en U (B1) rodeando los tubos del bastidor
y por la placa y el soporte de la pala, gura 8. Sin apretar,
asegure los pernos en U con las cuatro arandelas planas de
5/16 pulg. (B2) y las cuatro tuercas de jación de 5/16-18
(B3).
Nota: Si los pernos en U no pasan por la placa de plástico,
retire el soporte de la pala y la placa. Utilice una lima
cilíndrica para agrandar los oricios por los que deben
pasar los pernos en U según sea necesario. Cuando haya
modicado adecuadamente los oricios, repita el paso 8.
9. Apriete todas las piezas (pernos M6 de la placa, tuercas
de jación de 5/16-18, pernos M8 y tuercas M8) hasta los
valores recomendados que se indican en la página 2.
Figura 7 - Oricios de la placa
Figura 9 - Soporte de la pala instalado
ADVERTENCIA
PELIGRO DE IMPACTO Y DE ENREDO EN LAS PIEZAS MÓVILES
Si no cumple estas instrucciones, podrían producirse lesiones graves o incluso la muerte
• Lleve siempre puestas lentes de seguridad cuando instale este juego. Una operación
de taladrado puede hacer que salgan despedidos pequeños fragmentos metálicos.
Estos fragmentos pueden causar lesiones en los ojos.
Lea detenidamente las instrucciones de instalación y funcionamiento.
