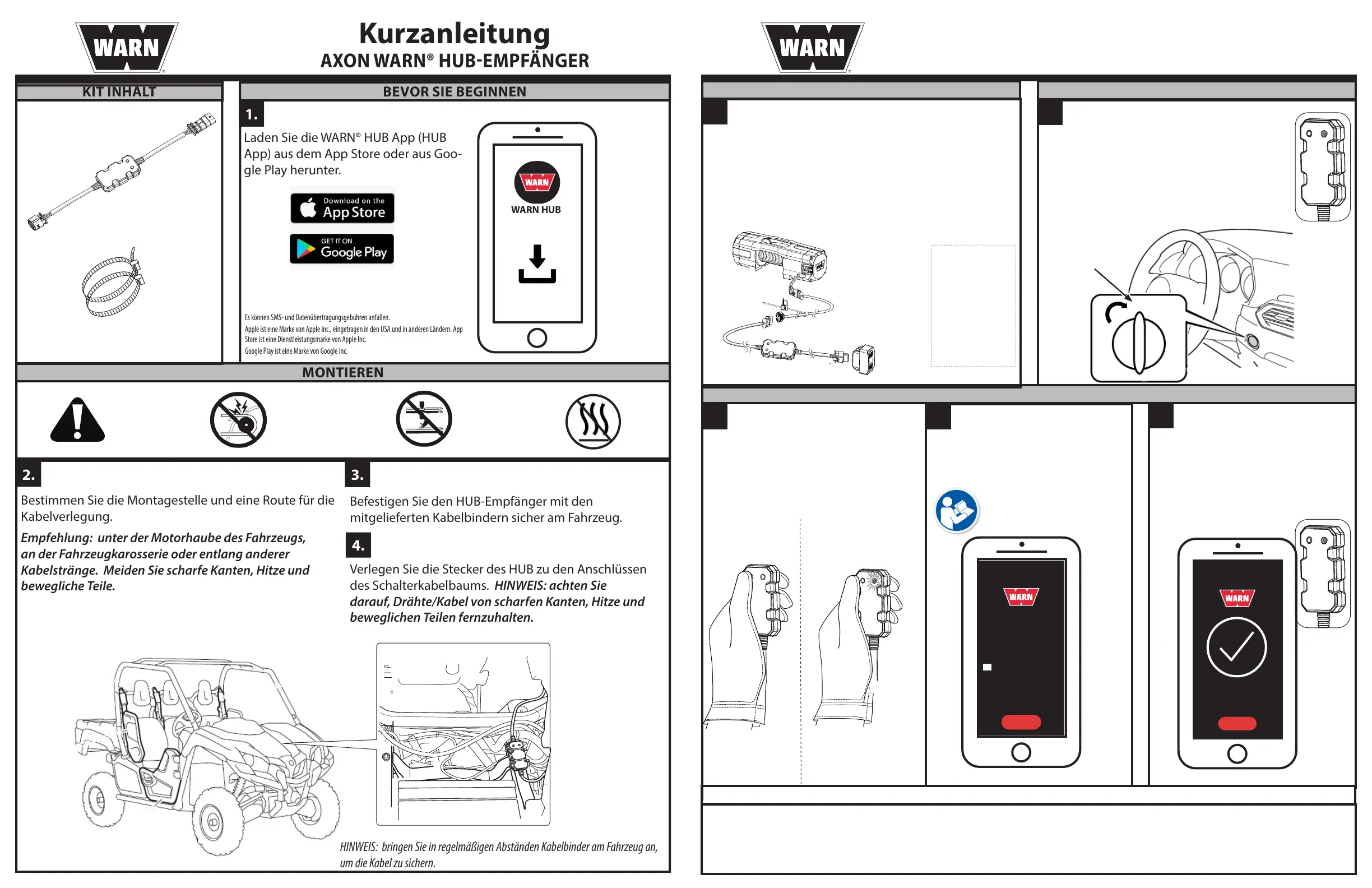

Kurzanleitung
AXON WARN® HUB-EMPFÄNGER
2.
1.
3.
WARN HUB
Bestimmen Sie die Montagestelle und eine Route für die
Kabelverlegung.
Empfehlung: unter der Motorhaube des Fahrzeugs,
an der Fahrzeugkarosserie oder entlang anderer
Kabelstränge. Meiden Sie scharfe Kanten, Hitze und
bewegliche Teile.
KIT INHALT
Befestigen Sie den HUB-Empfänger mit den
mitgelieferten Kabelbindern sicher am Fahrzeug.
Verlegen Sie die Stecker des HUB zu den Anschlüssen
des Schalterkabelbaums. HINWEIS: achten Sie
darauf, Drähte/Kabel von scharfen Kanten, Hitze und
beweglichen Teilen fernzuhalten.
BEVOR SIE BEGINNEN
MONTIEREN
4.
HINWEIS: bringen Sie in regelmäßigen Abständen Kabelbinder am Fahrzeug an,
um die Kabel zu sichern.
Laden Sie die WARN® HUB App (HUB
App) aus dem App Store oder aus Goo-
gle Play herunter.
Es können SMS- und Datenübertragungsgebühren anfallen.
Apple ist eine Marke von Apple Inc., eingetragen in den USA und in anderen Ländern. App
Store ist eine Dienstleistungsmarke von Apple Inc.
Google Play ist eine Marke von Google Inc.
9.
8.
Kurzanleitung
AXON WARN® HUB-EMPFÄNGER
5.
7.
Halten Sie die Taste am HUB-
Empfänger gedrückt, bis die
Leuchte blau blinkt (ungefähr zwei
Sekunden). Lassen Sie die Taste
dann los.
6.
Ich stimme den neuesten
Datenschutzbestimmungen,
Nutzungsbedingungen und
Sicherheitsbestimmungen zu
x
Continue
Continue
VERDRAHTEN
PAAR/VERBINDEN
KUNDENDIENST
WARN INDUSTRIES, INC. 12900 S.E. Capps Rd.
Clackamas, OR USA 97015-8903, 1-503-722-1200
Kundendienst: 1-800-543-9276
Händlersuche: 1-800-910-1122
www.warn.com
LEISTUNG
Wenn die Leuchtanzeige am HUB-
Empfänger grün wird, sind Sie
verbunden.
Befolgen Sie weiter die
Anweisungen in Ihrer App.
Önen Sie die App auf dem
Smartphone und befolgen Sie die
Anweisungen.
• Trennen Sie den Zubehörkabelbaum des
Fahrzeugs vom Steuerungsschalter der Winde.
• Schließen Sie einen Stecker des HUB-Empfängers
am Steuerungsschalter der Winde an.
• Schließen Sie den verbleibenden Stecker des HUB-
Empfängers am Zubehörkabelbaum an.
HINWEIS: die
Abbildung zeigt
die Verbindung des
HUB-Empfängers
am Schalter. Der
HUB-Empfänger
ist auf Wunsch
auch an den
Windenanschluss
anpassbar.
Steuer-
ungsschal-
ter der
Winde
Zubehörkabelbaum
HUB-Empfänger
Schalten Sie die Stromversorgung des
Fahrzeugs ein.
HINWEIS: die gelbe Leuchte zeigt an, dass
der HUB-Empfänger aktiv ist.
