WARN® INDUSTRIES PAGE 19 79959 Rev A1
III. Komponentförteckning
Art.nr. Antal Beskrivning
79756 1 Plogblad på 72 tum
70906 1 Slitstång på 72 tum
79882 9 Vagnsbult på 10 mm
69807 9 Låsmutter på 10 mm
84671 2 Extra kraftig plogfjäder
77907 2 Extra kraftig släpsko
79938 2 Anslutningsstift
IV. Installation
1. Anslut slitstången till plogbladet enligt gur 1. För
in vagnsbultar med 10 mm diameter genom de
fyrkantiga hålen i slitstången och genom respe-
ktive hål i bladet. Avsluta med en låsmutter på 10
mm.
2. Fäst de förstärkta plogsläpskorna vid plogbladet.
För in släpskon i skohylsan och mot kanten på
plogbladet. Avsluta med ett hakstift genom att trä
stiftet genom ett av de tre skohylshålen och ge-
nom önskat skohål. Var noga med att låsa anslut-
ningsstiftet efteråt för att stiftet och skon inte ska
gå förlorade vid plogningen.
OBS! Se bruksanvisningen för Warns plogar för att
bestämma släpskons höjd för plogningen.
Installationen av plogbladet i plogskjutröret fortsätter i
instruktionsboken för plogskjutröret.

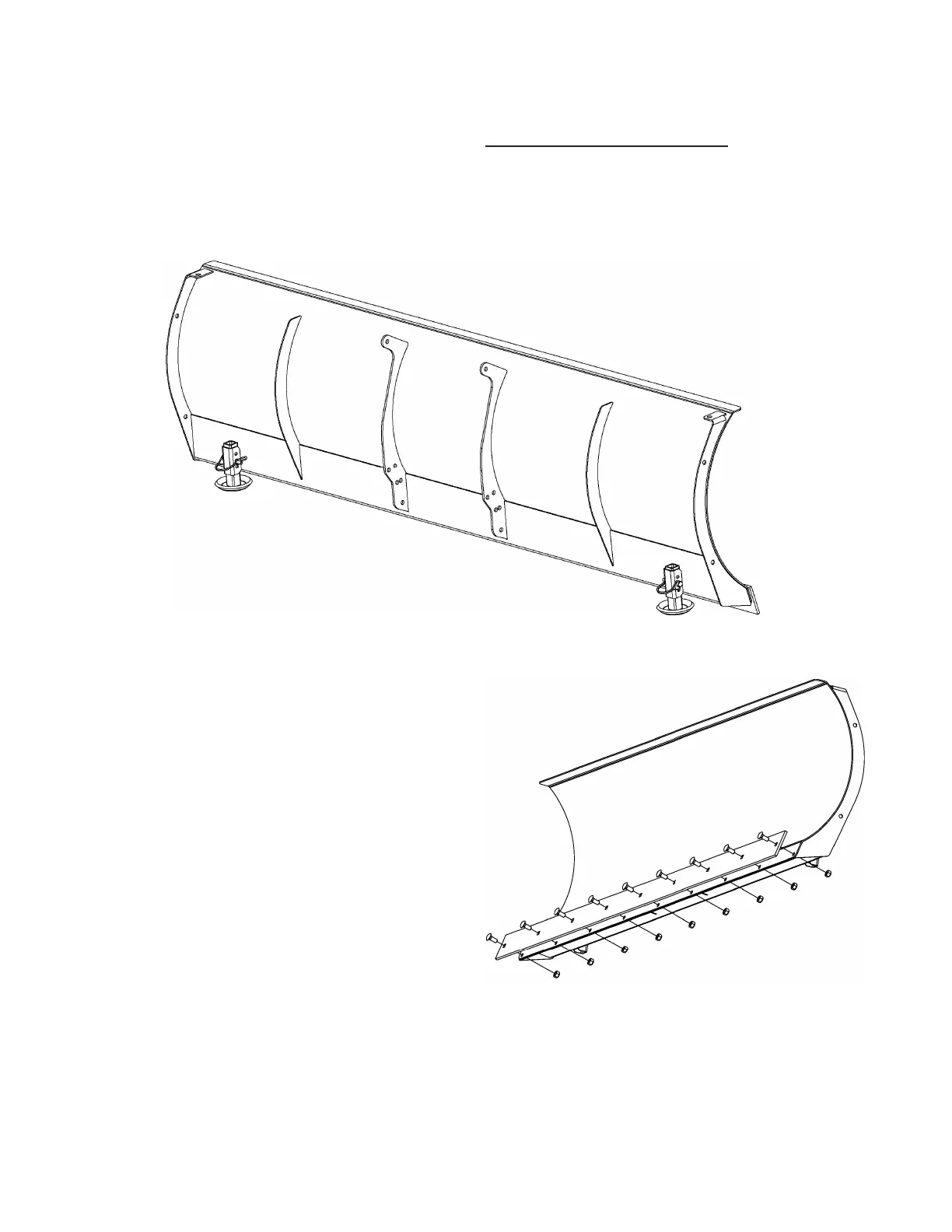

FIGUR 1
SLITSTÅNGSINSTALLATION
