WARN® INDUSTRIES PAGE 27 79959 Rev A1

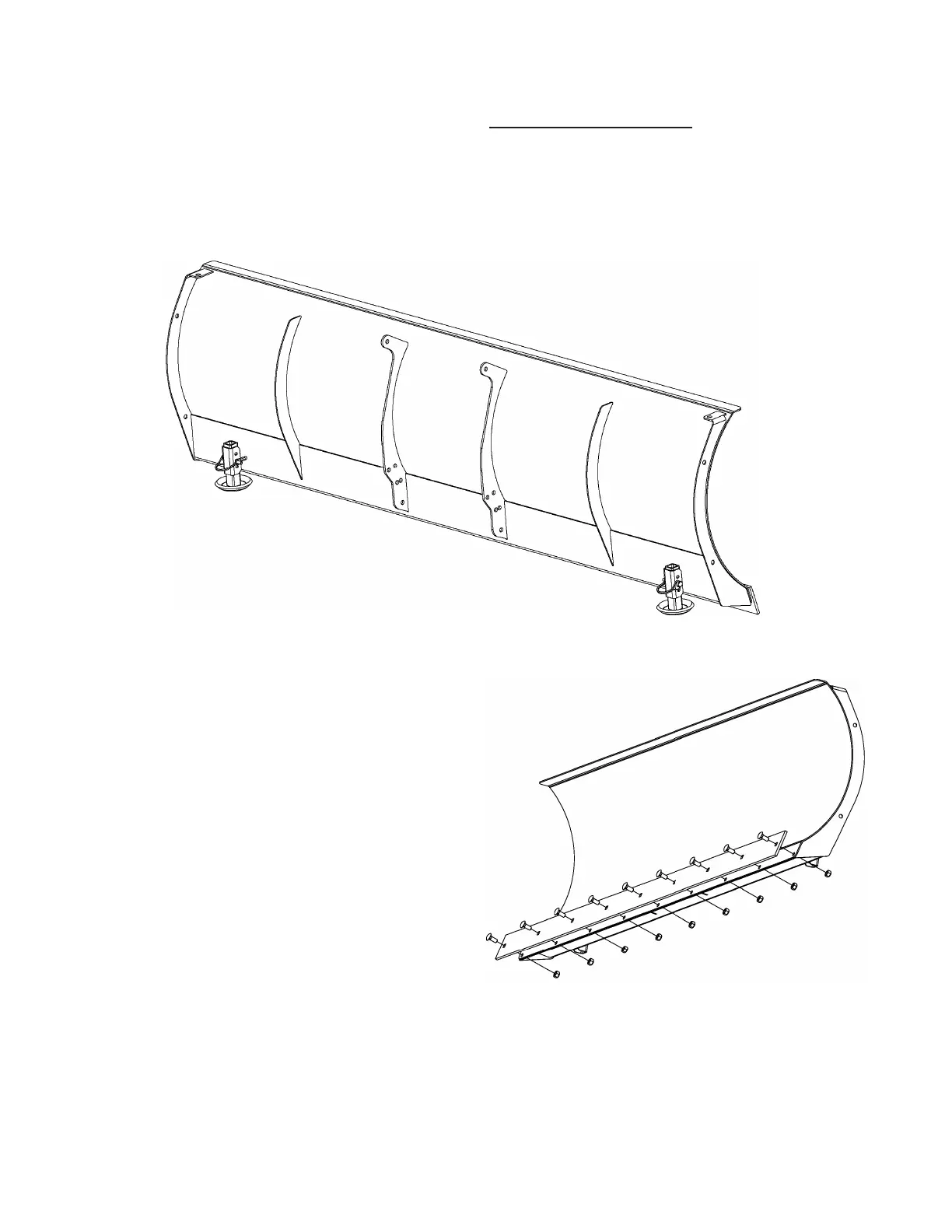

KUVA 1
KULUMISLEVYN ASENNUS
III. Osaluettelo
Osanro Määrä Kuvaus
79756 1 72”:n auran terä
70906 1 72”:n kulumislevy
79882 9 10 mm:n kantopultti
69807 9 10 mm:n lukkomutteri
84671 2 Raskaaseen käyttöön tarkoitettu
auran jousi
77907 2 Raskaaseen käyttöön tarkoitettu
auran jalas
79938 2 Kiinnitystappi
IV. Asennus
1. Kiinnitä kulumislevy auran terään kuten kuvassa
1. Työnnä 10 mm:n läpimittaiset kantopultit ku-
lumislevyssä olevien nelikulmaisten reikien ja
terässä olevien vastaavien reikien läpi. Kiinnitä
lopuksi 10 mm:n lukkomutteri.
2. Kiinnitä raskaaseen käyttöön tarkoitetut auran
jalakset auran terään. Työnnä jalas jalaksen holk-
kiin kohti auran terän reunoja. Työnnä lopuksi kiin-
nitystappi läpi yhdestä jalaksen holkissa olevasta
kolmesta reiästä ja sitten haluamasi jalaksessa
olevan reiän läpi. Muista lukita kiinnitystappi, jotta
tappi ja jalas eivät irtoa aurauksen aikana.
HUOMAUTUS: Katso Warnin auran käyttöoppaasta,
mille korkeudelle jalas tulisi asettaa aurauksen
ajaksi.
Auran terän asentaminen työntöputkikokonaisuuteen
jatkuu työntöputken asennusoppaassa.
