WARN Industries, Inc. 87917A6
KIT 3 89238 S/P, END CAP
1 1 END CAP
2 1 GASKET, END CAP
3 5 TORX, PAN HEAD, M5-0.8 x 25
KIT 4 89239 1 S/P, DRUM SUPPORT, GEARTRAIN
17 1 DRUM SUPPORT, GEARTRAIN
18 1 DRUM BUSHING
19 1 DRUM SEAL
16 1 GEARTRAIN GASKET
3 5 TORX, PAN HEAD, M5-0.8 x 25
KIT 5 89240 S/P, BRAKE ASSY
22 1 BRAKE ASSY
21 1 DRIVE SHAFT
23 1 CASTING,MOTOR COUPLER
24 1 DRUM
KIT 6 89301 S/P, MOTOR 5 TURN
27 1 MOTOR 5 TURN
25 1 DRUM BUSHING, MOTOR
19 1 DRUM SEAL
KIT 7 89211 S/P, CONTROL PACK
30 1 S/P 12VDC CONTACTOR PLATE ASSEMBLY
28 1 S/P CONTROL PACK COVER ASSEMBLY
26 1 GROUND CABLE 2GA
37 1 POWER CABLE 2GA
KIT 8 89627 S/P BUS BARS
33 1 BUS BARS
35 1 TOP, BUSS BAR COVER
34 1 BASE, BUSS BAR COVER
36 1 TORX, PAN HEAD, M6-1.0 x 25
INDIVIDUAL ITEMS
13874 10 1 SUN GEAR, 12T
88636 11 1 CARRIER ASSY, STAGE 1
88251 21 1 DRIVE SHAFT
88606 12 1 CARRIER ASSY, STAGE 2
88543 13 1 WASHER, THRUST
88521 14 1 CARRIER ASSY, STAGE 3
88252 15 1 RING GEAR, 75T
90281 20 1 DRIVE SPLINE
13824 42 1 DRUM DRIVER
90053 41 1 ANCHOR PUCK
89242 32 1 S/P, TIE PLATE
89213 38 1 S/P, WIRE ROPE, 3/8x80’
89214 39 1 S/P, FAIRLEAD, ROLLER
81400 29 1 S/P 12VDC CONTACTOR
89626 30 1 S/P 12VDC CONTACTOR PLATE ASSEMBLY
89244 28 1 S/P CONTROL PACK COVER ASSEMBLY
83665 40 1 S/P REMOTE CONTROL
15901 26 1 GROUND CABLE 2GA
83350 37 1 POWER CABLE 2GA
88371 3 10 TORX, PAN HEAD, M5-0.8 x 25
88682 26 1 TORX, PAN HEAD, M6-1.0 x 25
83475 31 4 TORX, PAN HEAD, M8-1.25 x 25
WARN Industries, Inc. 87917A6
TREUIL ZEON-12
Référence : 89120
Effort en 1ère couche : 5440 kg (12 000 livres)
Moteur : 12 V CC, à enroulements série
Commandes : Interrupteur à distance, fi l de 3,7 m (12')
Train d’engrenages : Planétaire à 3 étages
Rapport de démultiplication : 216:1
Embrayage (déroulement en roue libre) : Couronne dentée rotative
Frein : Automatique, à came excentrée
Longueur/Diamètre du tambour : 8,0 cm/23,6 cm (3,15 po/9,3 po)
Poids d’expédition du kit : 46,7 kg (103 livres)
Câble : Câble d’acier, Ø 9,5 mm x 24,4 m (3/8 po x 80 pieds)
Guide-câble : Rouleau
Batterie conseillée : 650 A (démarrage à froid) minimum pour le halage
Cycle d’utilisation : Intermittent
Fils de batterie : 2 GA, 1,83 m (72 po)
Finition : Revêtement époxy noir
Garantie : À vie limitée
Entraxe de fi xation : 254 mm x 114,3 mm (10,0 po x 4,5 po)

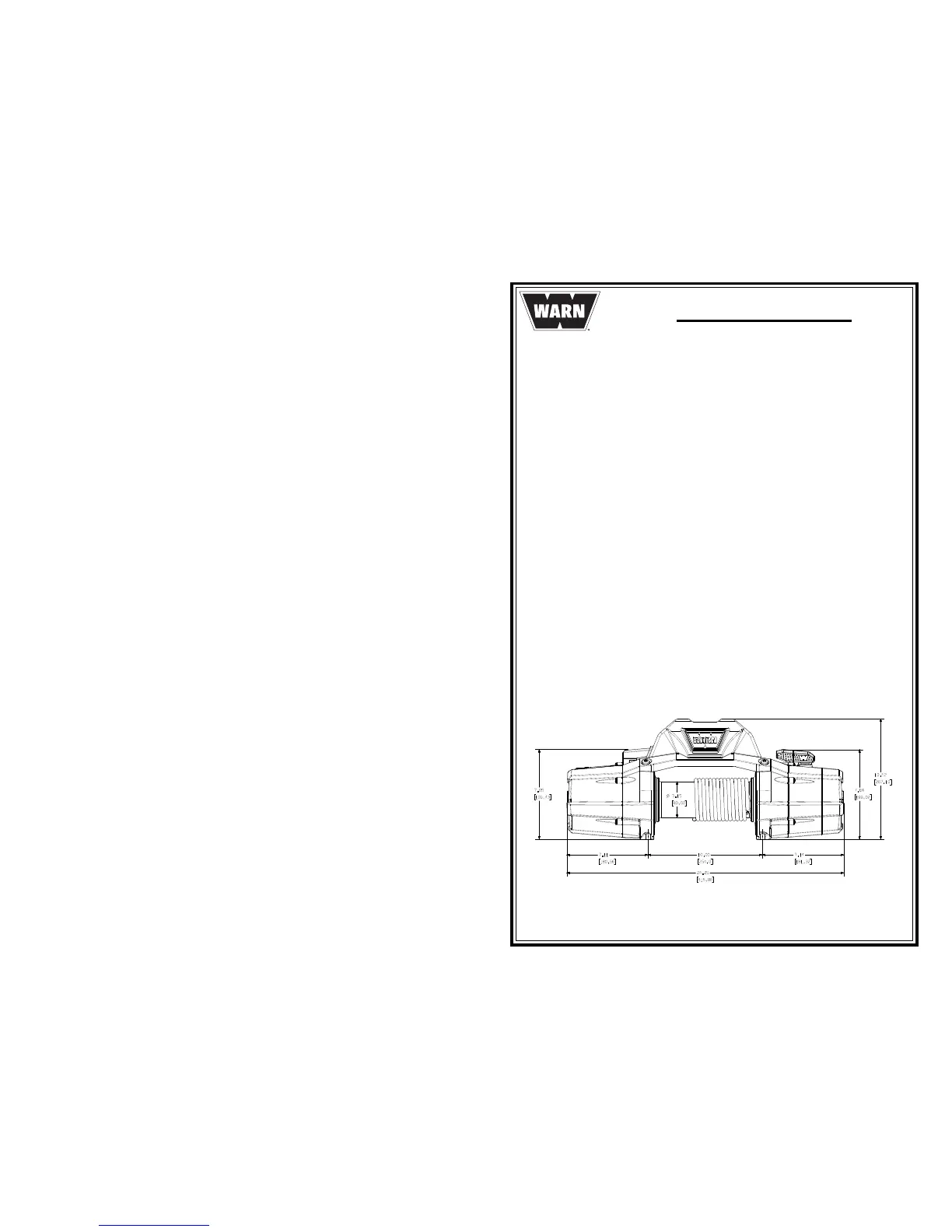

Dimensions du treuil : L x P x H 615,9 mm x 181,6 mm x 267,1 mm
(24,25 po x 7,14 po x 10,52 po)
