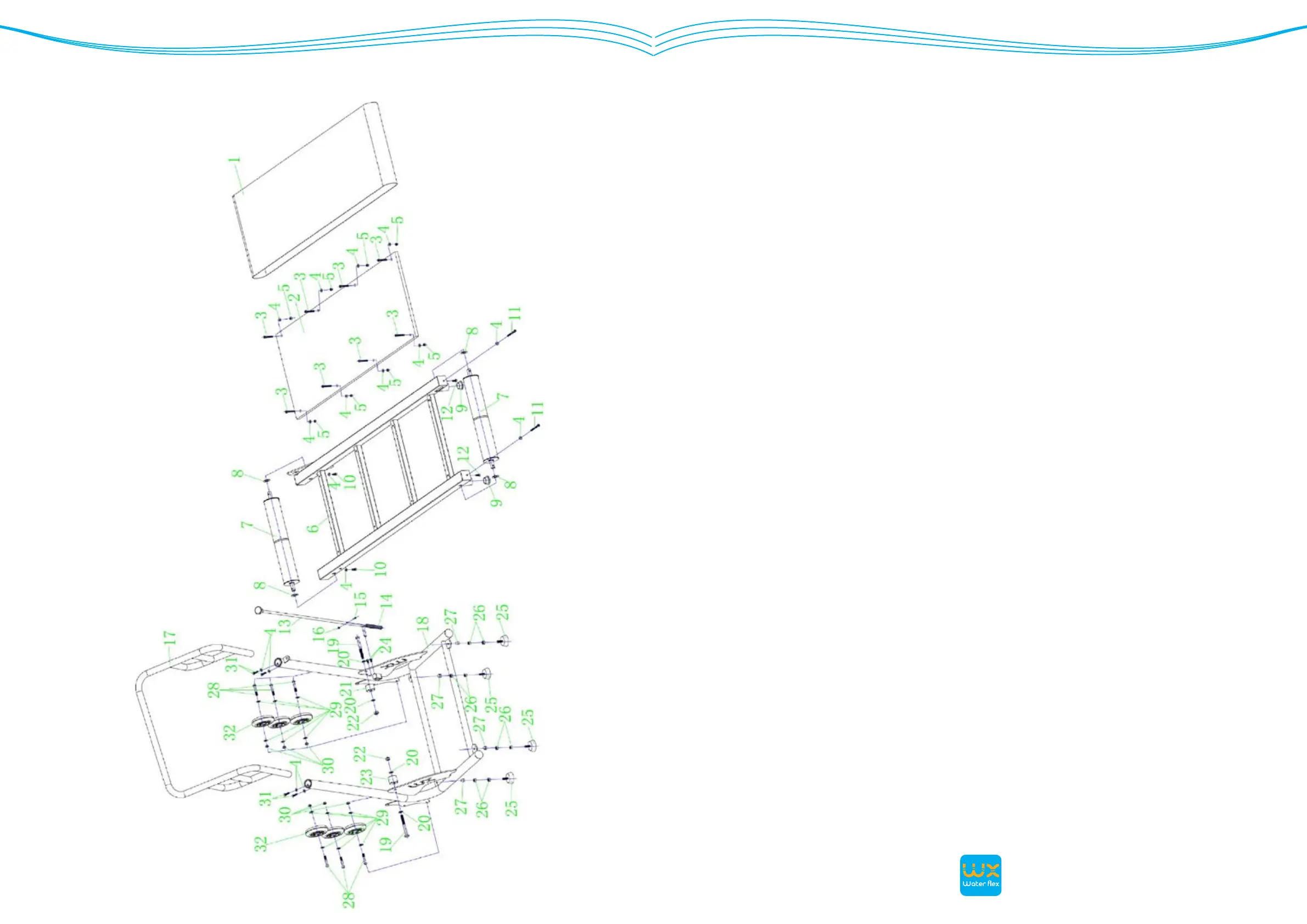

Vue assemblage / Exploded view Liste détaillée / Part List
N° Description Quantité / Quantity
1 Running belt / Tapis de course 1
2 Running board / Plateau siliconé 1
3 Screws M6x40 / Vis M6x40 8
4 Washer M6 6.2*13*T1.0 / Rondelle M6 6,2x13xT1,0 12
5 M6 lock nut / Contre-écrou M6 8
6 Main frame / Cadre 1
7 Roller / Rouleau 2
8 Plastic washer Ø16*Ø30*T1.5 / Rondelle plastique Ø16x Ø30xT1,5 4
9 Tube plug Ø 32 / Pied arrière Ø 32 2
10 Screw M6x25 / Vis M6x25 2
11 Screw M6x60 / Vis hexagonale à tête creuse M6x60 2
12 Screw M6x15 / Vis M6x15 2
13 Folding level / Levier de blocage 1
14 Folding spring / Ressort de rappel 1
15 Self tapping screw M4x15 / Vis M4x15 1
16 Lock nut M4 / Écrou autobloquant M4 1
17 Handle bar / Guidon 1
18 Bottom frame welding / Châssis bas 1
19 Bolt M10 / Boulon M10 2
20 Flat washer M10 / Rondelle M10 4
21 Right nylon cover Ø36*Ø10.5*T25 / Rondelle nylon droite Ø36x Ø10,5xT25 1
22 Lock nut M10 / Contre-écrou M10 2
23 Le nylon cover Ø36*Ø10.5*T30 / Rondelle nylon gauche Ø36x Ø10,5xT25 1
24 Screw M6x10 / Vis M6x10 2
25 Foot / Pied 4
26 Outer nut M8 / Écrou externe M8 8
27 Nut M8 / Écrou borgne M8 4
28 Screws / Vis 6
29 M8 washer 8.2*17*T1.5 / Rondelle 8,2x17xT1,5 12
30 Lock nut M8 / Contre-écrou M8 6
31 Inner hexagon screws M6x20 / Vis à tête creuse héxagonale M6×20mm 4
32 Wheel / Roue 6
