PORTUGUÊS
27
ARRANQUE PASSO

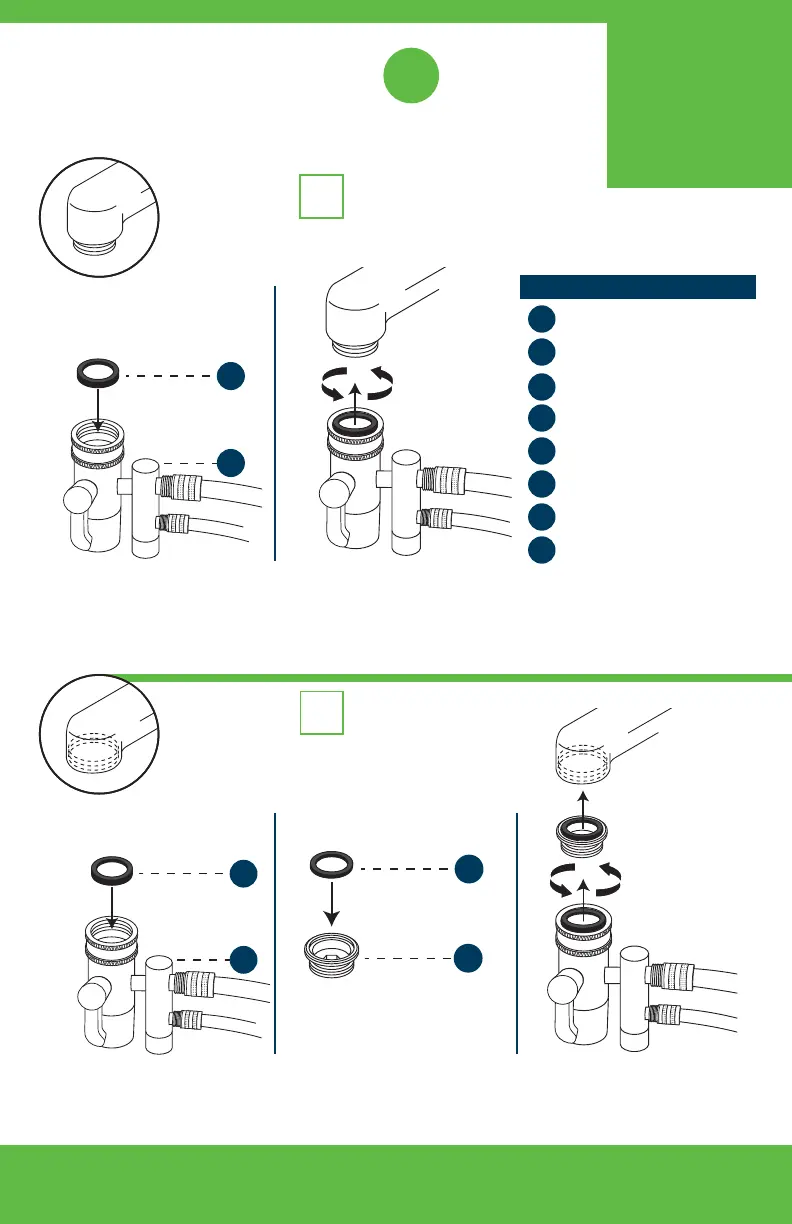

LIGAR VÁLVULA DE DERIVAÇÃO À TORNEIRA
PASSO
2
2
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
OPÇÃO A
Torneira de rosca EXTERNA
OPÇÃO B
Torneira de rosca INTERNA
PASSO 1
Coloque as anilhas de borracha 1A no
interior da válvula de derivação
.
PASSO 2
Fixe a válvula de derivação na torneira.
PASSO 1
Coloque as anilhas de borracha 1A no
interior da válvula de derivação
.
PASSO 2
Coloque a anilha de plástico 2B no interior
do adaptador macho-para-macho.
PASSO 3
Fixe a válvula de derivação na torneira.
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
2B
4
1A
3
1A
3
PEÇAS
1A
Anilha de borracha
2B
Anilha de borracha
3
Válvula de derivação
4
Adaptador macho-para-macho
5
Encaixes de borracha
6
Parafuso oco
7
Adaptador de metal
8
Adaptador externo de mangueira
