PORTUGUÊS
28

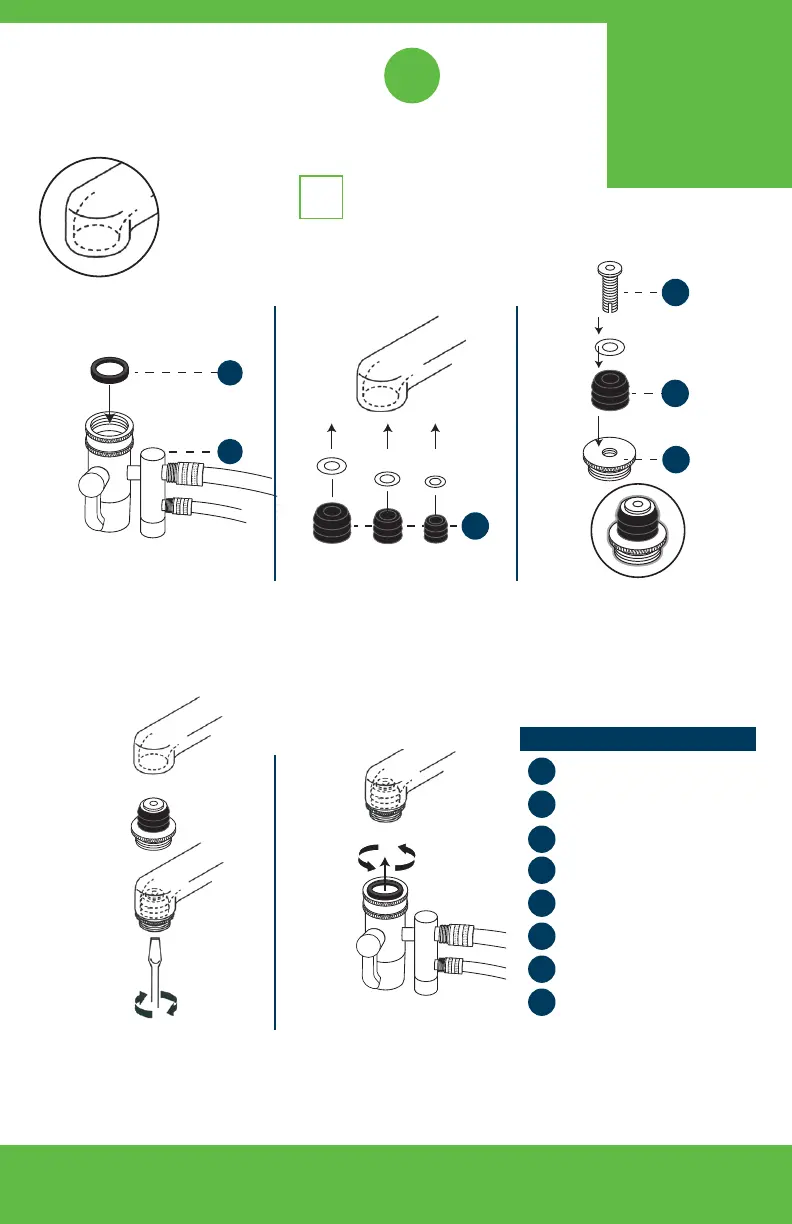

ARRANQUE PASSO
LIGAR VÁLVULA DE DERIVAÇÃO À TORNEIRA
PASSO
2
2
OPÇÃO C
SEM ROSCAS - Use o adaptador interno da mangueira
Large Medium Small
5
6
7
5
1A
3
Large Medium Small
5
1A
3
6
7
5
Large Medium Small
5
1A
3
6
7
5
Large Medium Small
5
6
7
5
1A
3
Large Medium Small
5
1A
3
6
7
5
PASSO 2
Escolha o encaixe de borracha que melhor
se adapte ao interior da torneira.
PASSO 3
Instale o adaptador da torneira
usando as peças 5, 6 e 7.
PASSO 1
Coloque as anilhas de borracha 1A no
interior da válvula de derivação
PASSO 5
Fixe a válvula de derivação
no interior do adaptador da torneira
PASSO 4
Instale o encaixe de borracha
na torneira.
Large Medium Small
5
1A
3
6
7
5
PEÇAS
1A
Anilha de borracha
2B
Anilha de borracha
3
Válvula de derivação
4
Adaptador macho-para-macho
5
Encaixes de borracha
6
Parafuso oco
7
Adaptador de metal
8
Adaptador externo de mangueira
Grande Médio Pequeno
