PORTUGUÊS
29

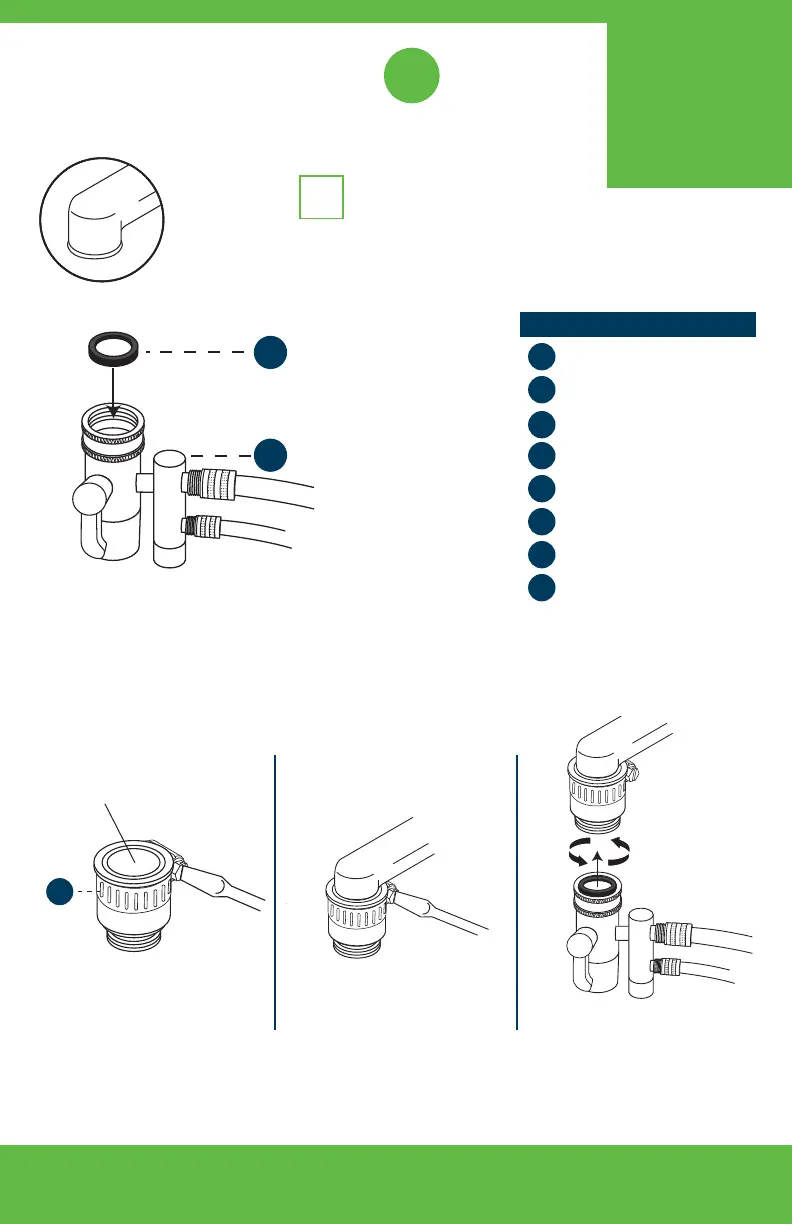

ARRANQUE PASSO
LIGAR VÁLVULA DE DERIVAÇÃO À TORNEIRA
PASSO
2
2
OPÇÃO D
ALARGADO/FLANGEADO - Use o adaptador externo da mangueira
8
1A
3
8
1A
3
8
1A
3
8
1A
3
PASSO 1
Coloque a anilha de plástico 1A
no interior da válvula de derivação.
PASSO 4
Fixe a válvula de derivação
no interior do adaptador da.
PASSO 3
Passe o adaptador sobre a torneira.
Aperte o parafuso para fixar no lugar.
PASSO 2
Solte o grampo da mangueira
com chave de fenda
8
1A
3
PEÇAS
1A
Anilha de borracha
2B
Anilha de borracha
3
Válvula de derivação
4
Adaptador macho-para-macho
5
Encaixes de borracha
6
Parafuso oco
7
Adaptador de metal
8
Adaptador externo de mangueira
Inserções removíveis para
caber vários tamanhos de
torneiras.
