- 38 -
(3) Pour une modulation FM, pressez le bouton MOD (15) et tirez le bouton MOD/DEPTH (16).
(4) Pour une modulation AM, pressez le bouton MOD (15)
et poussez le bouton MOD/DEPTH (16).
(5) Tournez le bouton MOD/DEPTH (16)
pour ajuster le rapport de modulation souhaité.
PRÉCAUTIONS
(1) Le bouton DC OFFSET (11) ajoute une niveau de tension CC de ±10V (sans charge) ou ±5V (avec une charge de 50Ω).
Cependant, l’amplitude du signal, y compris la composante CC est limitée à ±20V (sans charge) ou à ±10V (charge de 50Ω). En
cas de dépassement, le signal est tronqué, comme indiqué en figure 6.
(2) La sortie principale est calibrée pour une charge de 50Ω. L’impédance de source est également de 50Ω. La sortie du générateur
peut être connectée à un circuit avec n’importe quelle autre impédance d’entrée, mais la tension de sortie ainsi que l’impédance
de sortie ne seront pas calibrées. Pour éviter un phénomène d’oscillation, la borne de sortie doit être connectée à une impédance
de 50Ω (spécialement dans le cas d’une onde carrée à haute fréquence), et le câble de connection doit être le plus court
possible.
(3) Quand le bouton DUTY est tourné pleinement dans le sens contraire des aiguilles d’une montre, le rapport de cycle positif par
rapport au cycle négatif ne doit pas être inérieur à 80:20. Quand le bouton DUTY est tourné pleinement dans le sens des aiguilles
d’une montre, le rapport entre le cycle positif et le cycle négatif ne doit pas être supérieur à 20:80. Des ondes carrées peuvent
être modifiées en ondes rectangulaires, des ondes triangulaires en dents de scie, et des ondes sinusoïdales en ondes
sinuoïdales déformées. La figure 7 montre l’effet du réglage DUTY sur différentes formes d’onde.

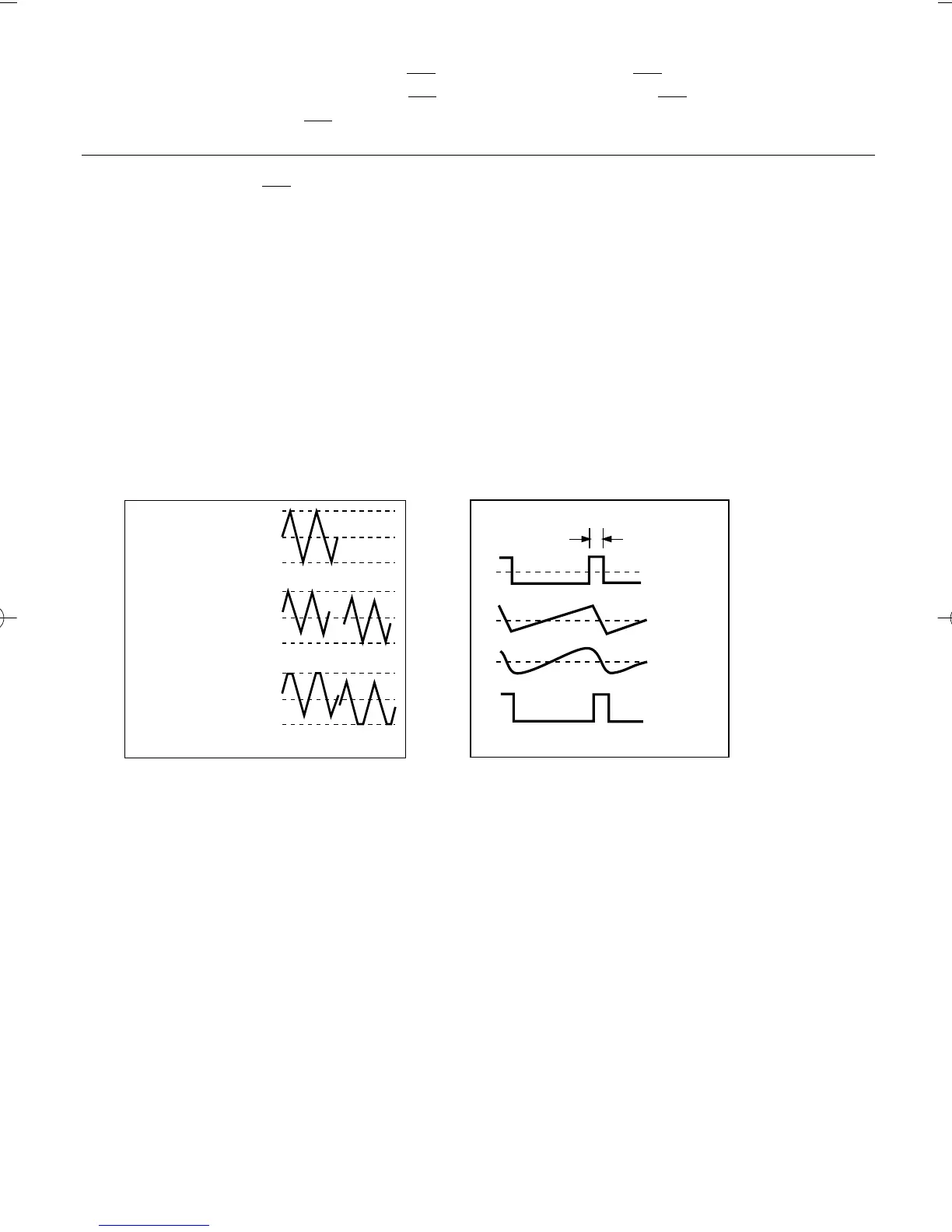

Figure 6 Figure 7
