Correction supplém. de 1.5 à 5.0
Valor eficaz de entrada, % del fondo de escala • Entrée effective, % pleine échelle

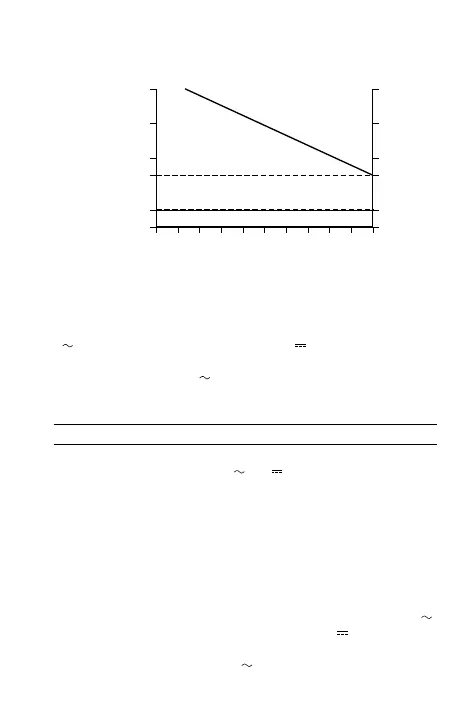

Table 1
1 aufgeführt. Der Crest Faktor ist die Spitzenspannung geteilt durch die Effektivwert-
spannung.
Anmerkung: Um eine Gleichspannung mit Wechselspannungskomponente richtig
zu messen, messen Sie zuerst die Wechselspannung mit dem Funktionsschalter auf
V . Notieren Sie den Bereich. Schalten Sie nach V , aktivieren Sie Range Lock
(siehe Menüfunktionen, Seite 22), und wählen Sie einen Bereich ebenso hoch oder
höher als der vorhin gewählte V Bereich. Notieren Sie die Ablesung. Das Resultat
ist die gemessene Gleichspannung mit der gemessenen Wechselspannungs-
komponente. (Max Eingang ist 1000V für jede Kombination).
E • Medidas de tensión CC y CA (DCV y ACV) - (vea Fig 1)
❶
Conecte la punta de prueba roja a la entrada V-Ω y la negra a la entrada COM.
❷
❷
Ponga el selector de función en Vo V. .
❸
Toque con las puntas de
prueba los puntos de tensión (en paralelo con el circuito).
❹
Lea el valor en el
visualizador (y la polaridad en caso de CC: positiva implícita, negativa indicada).
Medidas de verdadero valor eficaz en CA: El modelo RMS225A está medidor
de verdadero valor eficaz (TRMS), acoplado en CA. Miden el verdadero valor eficaz
de señales distorsionadas de tensión o corriente CA. En la Tabla 1 se indica la
capacidad de manejo de factores de cresta. El factor de cresta es la tensión de pico
dividida por la tensión eficaz.
Nota: Para medir con precisión una tensión CC que tenga una componente de CA,
mida en primer lugar la componente de CA poniendo el selector de función en
V .
Tome nota del valor medido y la escala utilizada. Cambie a
V , active el bloqueo
de escala (Range Lock, Funciones de menú, pág. 22) y seleccione una escala igual o
superior a la utilizada previamente en
V . Observe la medida. El resultado es la
tensión de CA sobre la componente de CC medida. (La entrada máxima es 1000 V
