range used. Switch to V , activate Range Lock (see Menu Functions, page 22),
and select a range equal to or higher then the V range used previously. Note the
measurement. The result is the measured AC Voltage on top of the measured DC
component. (Max input is 1000V for any combination).

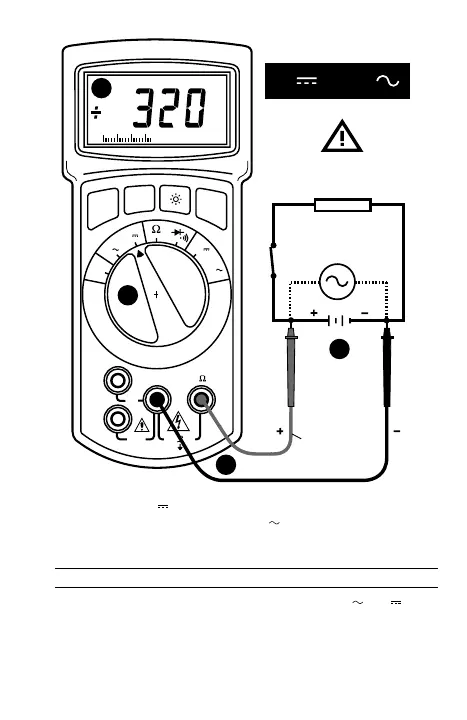

D • Gleich- und Wechselspannungsmessung (Siehe Fig. 1)
❶ Meßkabel gemäß Fig.1 verbinden. ❷ Funktionsschalter auf V or V stellen.
❸ Meßspitzen mit Meßkreis verbinden – parallel zur Spannungsquelle. ❹ Meßwert
ablesen (automatische Polaritätsanzeige bei DC Messungen).
Echt-Effektivwertmessung: Modell RMS225A ist ein AC-gekoppeltes
Echt-Effektivwert-messendes Gerät. Es mißt den echten Effektivwert auch von
verzerrten Spannungs- und Stromeingängen. Der Crest Faktor Bereich ist in Tabelle
