Funktionsschalter auf stellen.
❸

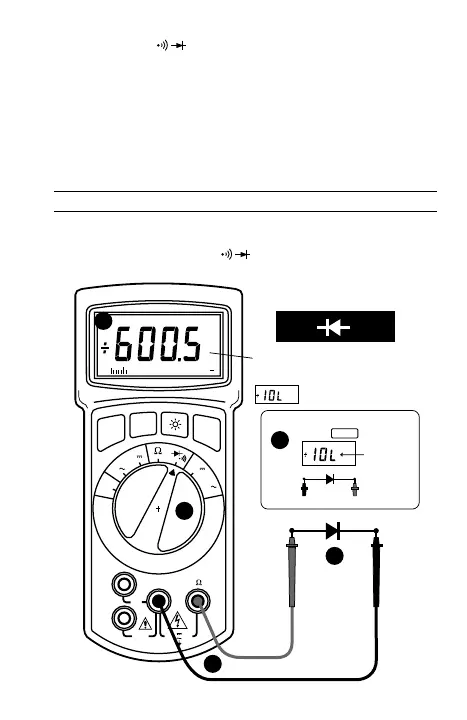

Meßkabel mit Diode verbinden – rotes mit
Anode; schwarzes mit Kathode.
❹
Spannungsabfall in Durchlaßrichtung ablesen
(ung. 0.6V für eine Silikon-Diode und 0.4V für eine Germaniumdiode. Eine offene
Diode wird mit Überlast angezeigt.
➎
Verbindung umdrehen um in Sperrrichtung zu
messen. Überlast zeigt eine gute Diode an. Anmerkung: Überlast in beiden
Richtungen zeigt eine offene Diode an; eine niedrige Ablesung eine
kurzgeschlossene Diode. Transistorübergänge können wie Dioden getestet werden.
Bei Durchgangsmessung (auch bei kurzgeschlossenen Dioden) wird ein Dauer-
ton abgegeben wenn der Widerstand unter 50Ω fällt.
E • Comprobación de diodos y transistores
En esta prueba se mide la caída de tensión en la unión del diodo.
❶
Conecte la
punta de prueba roja a la entrada V-Ω y la negra a la entrada COM.
❷
Ponga el
selector de función en la posición .
❸
Aplique el extremo de la punta de
