Webasto Cool Top 190 RT-C

Cool Top 35

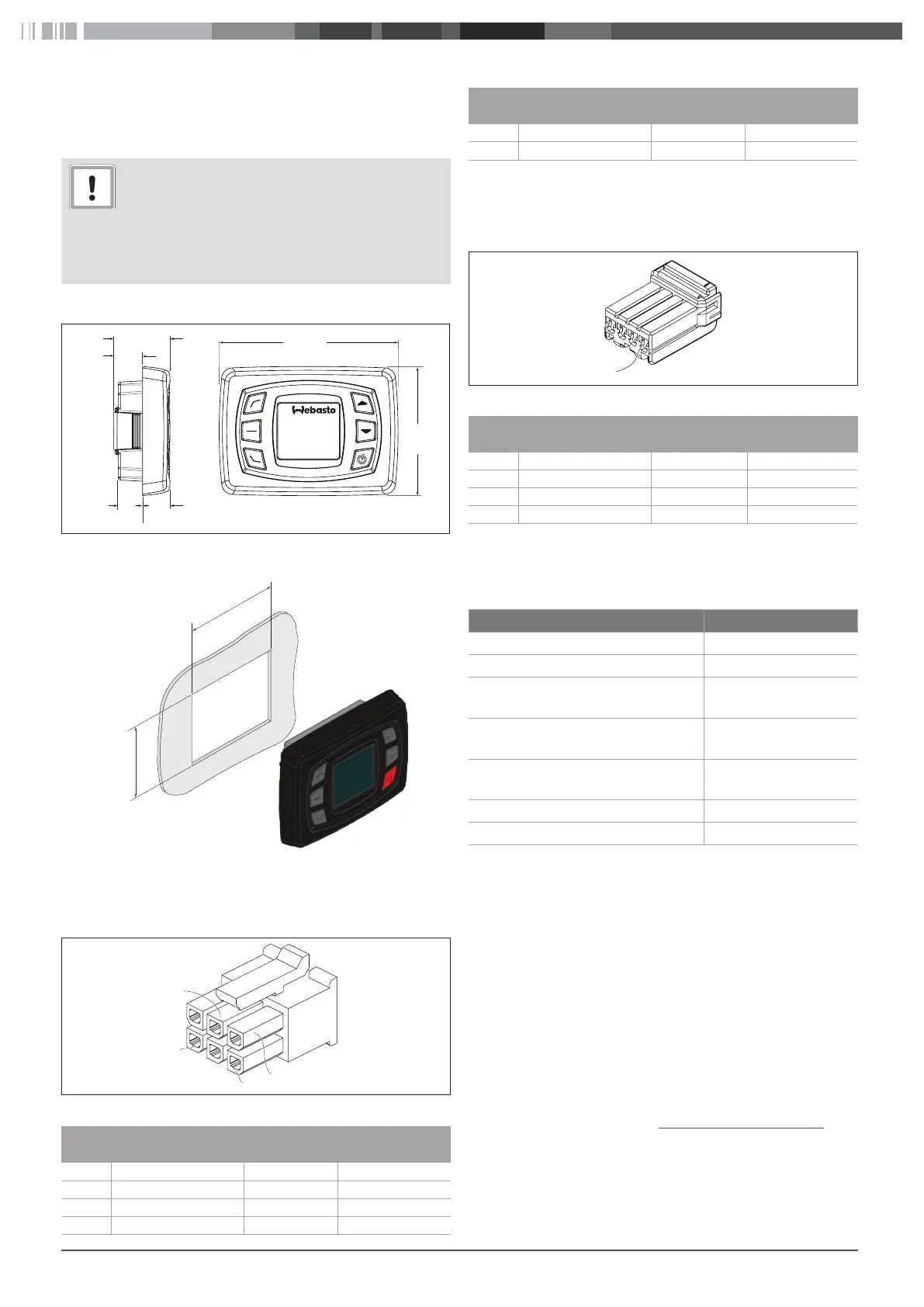

7 Instalación
Localice un lugar adecuado en la cabina del conductor donde que-
pa la pantalla.
ATENCIÓN
Ubicación inadecuada para la abertura
Resultado: Daños en el cableado y en los componen-
tes situados tras el panel.
X Compruebe que haya suficiente sitio detrás del pa-
nel antes de recortar la abertura.
7.1 Dimensiones de la pantalla
Fig. 02:
22,4 mm
9,9 mm 10,7 mm
(0,88 in)
11,7 mm
(0,46 in)
(0,38 in)
(0,42 in)
72,4mm
(2,12 in)
54mm
(2,85 in)
Dimensiones de la pantalla
3
Se ha comprobado la ubicación del panel de mando
Fig. 03:
53 mm
42,2 mm
Abertura en el panel
X
Recorte una abertura de 53mm de ancho y 42,2mm de alto.
7.2 Conector de la pantalla
Fig. 04:
1
3
5
6
Conector de 6 pines
Pin Descripción
Número de
cable
Color del cable
1 CAN H 13 Amarillo
2 --
3 CAN L 12 Verde
4 --
Pin Descripción
Número de
cable
Color del cable
5 GND B-17 Negro
6 +12VCC / +24VCC 027 Rojo
Tbl. 03: Conector de 6 pines, asignación de pines
7.3 Cableado de conexión complementa-
rio
Fig. 05:
1
Conector de 4 pines
Pin Descripción
Número de
cable
Color del cable
1 CAN H 13 Amarillo
2 CAN L 12 Verde
3 GND B-17 Negro
4 +12VCC / +24VCC 027 Rojo
Tbl. 04: Conector de 4 pines, asignación de pines
8 Información técnica
Descripción Valor
Rango de tensiones de servicio [V] 12-24
Consumo de corriente [mA] 50
Protección de la salida contra corto-
circuito
Protegida
Protección contra la inversión de po-
laridad
Protegida
Rango de temperaturas de funciona-
miento [°C]
-40 a +80
Sensor de temperatura NTC 10 kΩ @ 25°C
Protección IEC-60529 (panel frontal) IP54
9 Soporte técnico y aten-
ción al cliente
¿Tiene alguna consulta técnica o problemas con su unidad?
Encontrará los números de teléfono de nuestros representantes
nacionales en la página web: www.webasto.com.
9.1 Declaración de conformidad CE
Por la presente, Webasto declara que el elemento de mando cum-
ple el reglamento n.º 10 de la CEPE.
El texto completo de la declaración de conformidad CE está dispo-
nible en el área de descargas de https://dealers.webasto.com
10 Eliminación
Cuando desmonte el equipo climatizador, elimine adecuadamente
todos los componentes a un centro de reciclaje.
