TEIL4
EINSTELLUNGEN
4.-1. MECHANISCHE EINSTELLUNGEN
VORSICHTSMARNAHMEN
1. Die folgenden Teile mit einem in Alkohol getrankten Stabchen
reinigen:
Aufnahme/Wiedergabekopf §Andruckrolle
Léschkopf Gummiriemen
Capstan (Antriebswelle) Zwischenrader
2.Den Aufnahme- und Wiedergabekopf entmagnetisieren, ohne
das Entmagnetisiergerat in die Nahe des Léschkopfes zu
bringen.
3.Keinesfalls einen magnetisierten Schraubenzieher zum Ein-
stellen verwenden...
4. Nach der Einstellung Sicherungslack auf die eingestellten Teile
bringen.
5.Der Abgleich soll mit der angegebenen Nenn-Netzspannung
durchgefiihrt werden (wenn nicht anders angegeben).
PRECAUTION
1.Clean the following parts with a denatured-alcohol-moistened
swab:
record/playback head pinch roller
erase head rubber belts
capstan idfers
2. Demagnetize the record/playback head with a head demagnetizer.
3. Do not use a magnetized screwdriver for the adjustments.
4. After the adjustments, apply suitable locking compound to the
parts adjusted.
5. The adjustments should be performed with the rated power supply
voltage unless otherwise noted.
JPS-352€2
JPS-352€2
SECTION 4
ADJUSTMENTS

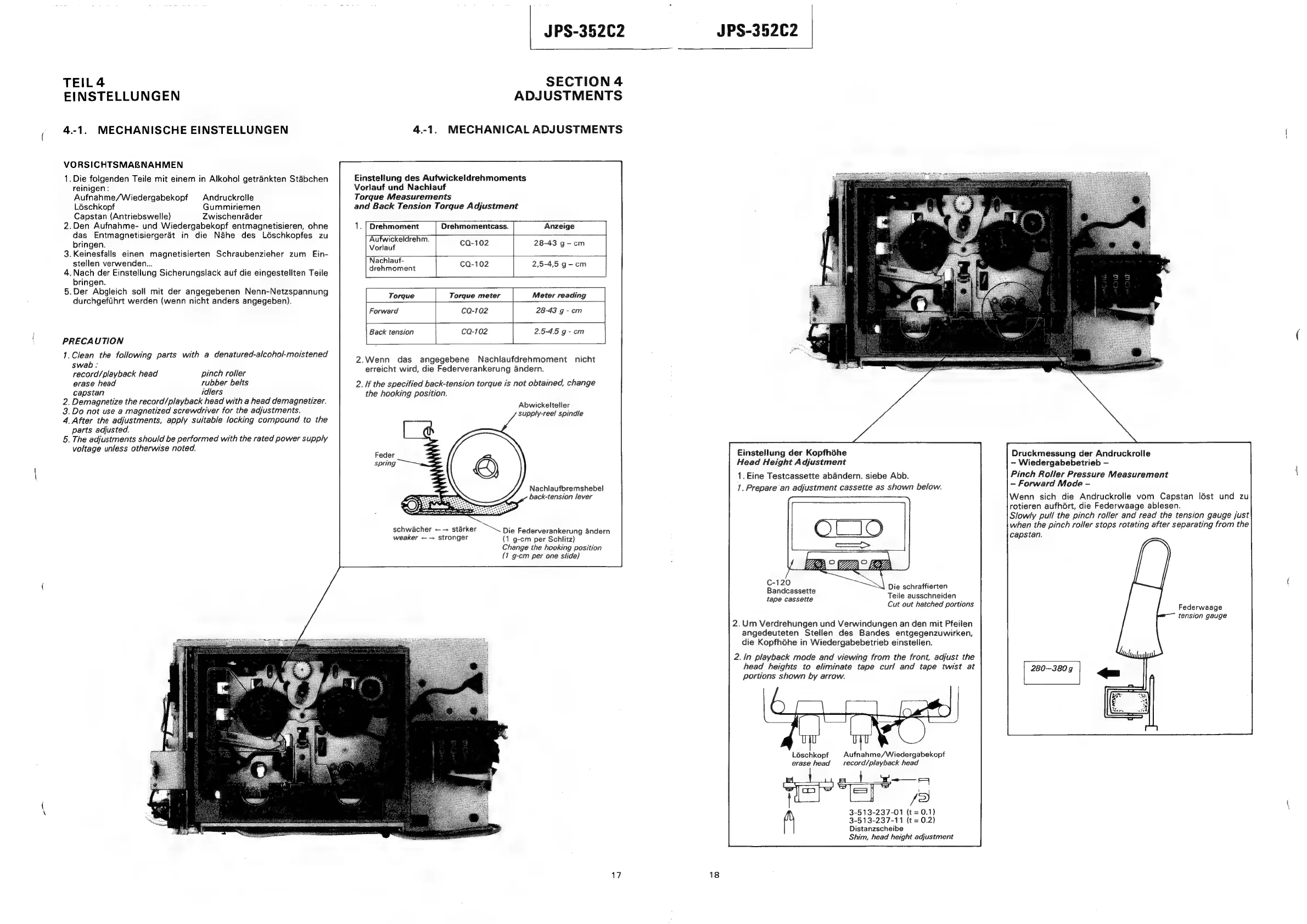

4-1. MECHANICAL ADJUSTMENTS
Einstellung des Aufwickeldrehmoments
Vorlauf und Nachlauf
Torque Measurements
and Back Tension Torque Adjustment
1. | Drehmoment Drehmomentcass. Anzeige
Aufwickeldrehm. CO-102
Vorlauf
Nachlauf-
drehmoment i, cQ-102
28-43 g-cm
2,5-4,5 g-cm
Torque Torque meter
Forward CQ-102
Meter reading
28-43 g-cm
Back tension CQ-102
2.5-45g9-cm
2.Wenn das angegebene Nachlaufdrehmoment nicht
erreicht wird, die Federverankerung andern.
2. If the specified back-tension torque is not obtained, change
the hooking position.
Abwickelteller
supply-reel spindle
Feder
spring
Nachlaufbremshebel
back-tension lever
schwacher —— starker ~-\ Die Federverankerung andern
weaker — — stronger (1 g-cm per Schlitz)
Change the hooking position
{1 g-cm per one slide)
17
Einstellung der Kopfhéhe Druckmessung der Andruckrolle
Head Height Adjustment ~ Wiedergabebetrieb —
1. Eine Testcassette abandern. siebe Abb. Pinch Roller Pressure Measurement
- Forward Meade -
1. Prepare an adjustment cassette as shown below.
Wenn sich die Andruckrolle vom Capstan lést und zu
rotieren aufhdért, die Federwaage ablesen.
Slowly pull the pinch roller and read the tension gauge just
when the pinch roller stops rotating after separating from the
capstan.
Die schraffierten
Teile ausschneiden
Cut out hatched portions
Bandcassette
tape cassette
Federwaage
tension gauge
2.Um Verdrehungen und Verwindungen an den mit Pfeilen
angedeuteten Stellen des Bandes entgegenzuwirken,
die Kopfhéhe in Wiedergabebetrieb einstellen.
2./n playback mode and viewing from the front, adjust the
head heights to eliminate tape curl and tape twist at
portions shown by arrow.
Léschkopf Aufnahme/Wiedergabekopf
erase head _ record/playback head
= ia t. a
— =, i |
r= i)
3-513-237-01 (t =0.1)
ft 3-513-237-11 (t= 0.2)
Distanzscheibe
Shim, head height adjustment
