Wega JPS-352 C2 User Manual

JPS-352C2
JPS-352C2

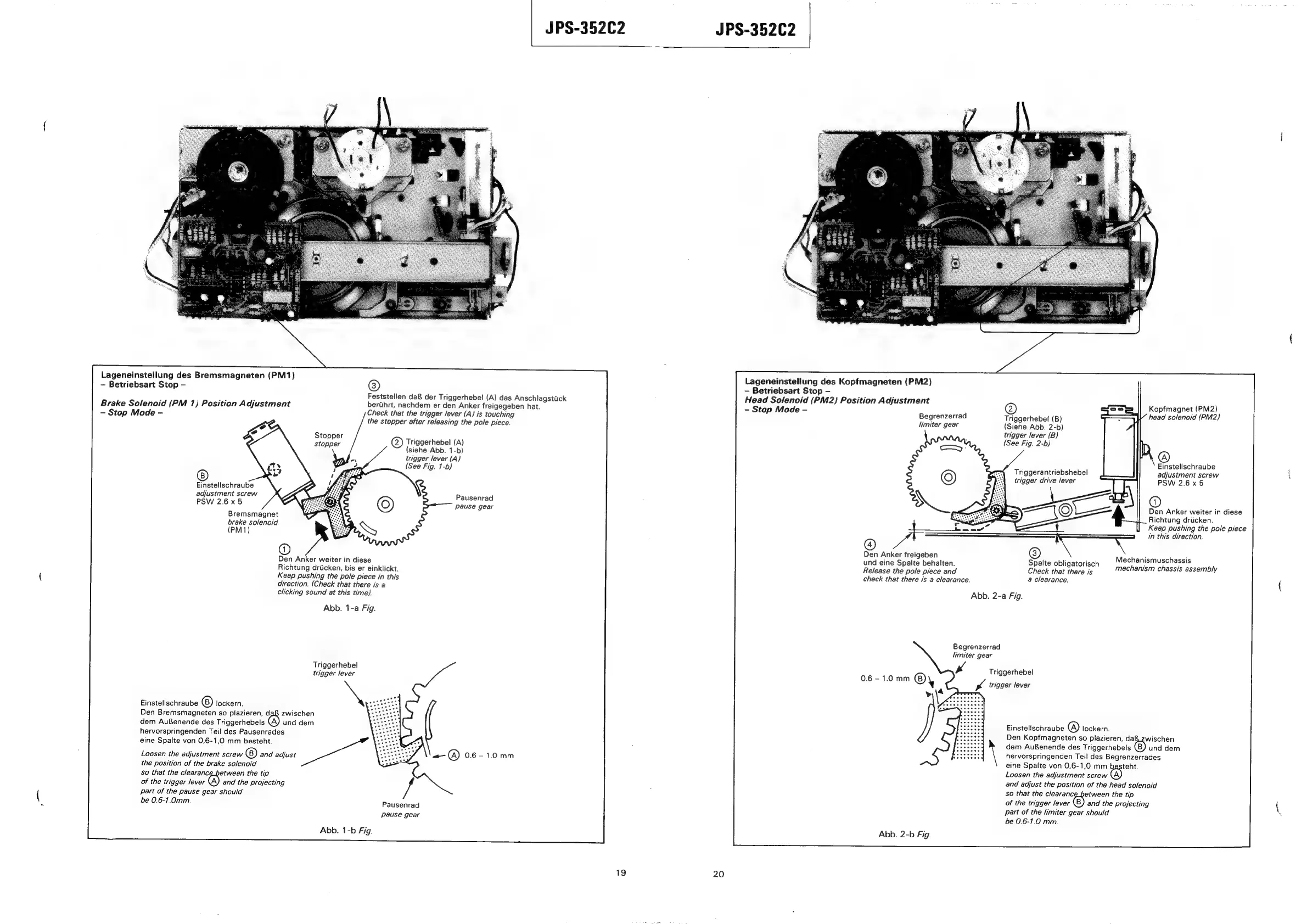

Lageneinstellung des Bremsmagneten (PM1)
~ Betriebsart Stop -
Feststellen
da&
der
Triggerhebel
(A)
das
Anschlagstiick
berdhrt,
nachdem
er
den
Anker
freigegeben
hat.
Check that the trigger lever (A) is touching
the stopper after releasing the pole piece.
Brake Solenoid (PM 1) Position Adjustment
—- Stop Mode -
Stopper
stopper
Triggerhebel (A)
(siehe Abb. 1-b)
trigger lever (A}
(See Fig. 1-6)
Einstellschraube
adjustment screw
PSW 2.6x5
Bremsmagnet
brake solenoid
(PM1)
Pausenrad
pause gear
Den Anker weiter in diese
Richtung drtcken, bis er einklickt.
Keep pushing the pole piece in this
direction. (Check that there is a
clicking sound at this time).
Abb. 1-a Fig.
Triggerhebel
trigger lever
Einstellschraube lockern.
Den Bremsmagneten so plazieren, dgQ zwischen
dem AuRenende des Triggerhebels und dem
hervorspringenden Tei! des Pausenrades
eine Spalte von 0,6-1,0 mm besteht.
Loosen the adjustment screw and adjust
the position of the brake solenoid
so that the clearance between the tip
of the trigger lever @ and the projecting
part of the pause gear should
be 0.6-1.0mm.
Pausenrad
pause gear
Abb. 1-b Fig.
19
20
Lageneinstellung des Kopfmagneten (PM2)
—- Betriebsart Stop —
Head Solenoid (PM2) Position Adjustment
- Stop Mode -
Kopfmagnet (PM2)
head solenoid (PM2)
Begrenzerrad
3eg Triggerhebel (B)
limiter gear
(Siehe Abb. 2-b)
trigger lever (B)
(See Fig. 2-b)
Einstellschraube
adjustment screw
PSW 2.6 x5
Triggerantriebshebel
trigger drive lever
Den Anker weiter in diese
Richtung driicken.
Keep pushing the pole piece
in this direction.
¢
—$—hes ae a a”
@
Den Anker freigeben
und eine Spalte behalten.
Release the pole piece and
check that there is a clearance.
Mechanismuschassis
Spalte obligatorisch mechanism chassis assembly
Check that there is
@ clearance.
Abb. 2-a Fig.
Begrenzerrad
limiter gear
w Triggerhebel
ra trigger lever
0.6 - 1.0 mm ©y
al ee
Einstelischraube @® lockern.
Den Kopfmagneten so plazieren, da zwischen
: i dem AufSenende des Triggerhebels (B) und dem
hervorspringenden Teil des Begrenzerrades
eine Spalte von 0,6-1,0 mm besteht.
Loosen the adjustment screw
and adjust the position of the head solenoid
so that the clearance_between the tip
of the trigger lever ® and the projecting
part of the limiter gear should
be 0.6-1.0 mm.
Abb. 2-b Fig.

Wega JPS-352 C2 Specifications

General

Brand	Wega
Model	JPS-352 C2
Category	Cassette Player
Language	English
