2.
Magnetenansteuerschaltung
(Siehe
Abb.
8)
1)
PM1
(Bremsmagnet)
Fur
die
Schnellvorlauf
und
Ricklaufbetriebsart
Wenn
die
Pausentaste
in
Wiedergabe
gedriickt
ist
1S801
(26),
hoher
Pegel
Q809,
AN
PM1
wird
angeregt.
2)
PM2
(Kopfmagnet)
Wenn
Wiedergabe
gedriickt
wird
:
1S801
(27),
hoher
Pegel
0808,
AN
PM2
wird
angeregt
3)
Triggerschaltung
1$801
(28),
hoher
Pegel
wahrend
0,35
Sek.
Q806,
807;
AN
Der
Magnet
wird
0,35
Sek.
mit
einer
hohen
Spannung
gespeist.
Nachdem
der
Magnet
angeregt
worden
ist,
wird
eine
niedrige
Spannung
zugefithrt,
um
eine
Uberhitzung
zu
vermeiden.
3.
Wickelmotorantrieb
(Siehe
Abb.
9)
1)
Rickspulbetriebsart
1$801
(31);
hoher
Pegel
~
D831,
Katode;
die
Spannung
steigt
an.
Darlington-Schaltung
(0820,
805),
AN
+Ug
Spannung
wird
dem
Wickelmotor
zugefiihrt.
2)
Schnellvorlaufbetriebsart
1S801
(30);
hoher
Pegel
0801,AN
>
D831,
Anode;
Die
Spannung
sinkt
ab.
Darlington-Schaltung
(0821,
804)
AN
-
-Ug
Spannung
wird
dem
Wickelmotor
zugedient
~
Der
Motor
dreht
sich
in
entgegengesetzte
Richtung,
(wie
in
Punkt
1).
Q807
:
is
PM2
7%
ve20h\]
=
0814
0806
Q808
ov
0.35SEC
|
Just
when
PM1
or
PM2
is
activated.
Fig.
8
JPS-352C2

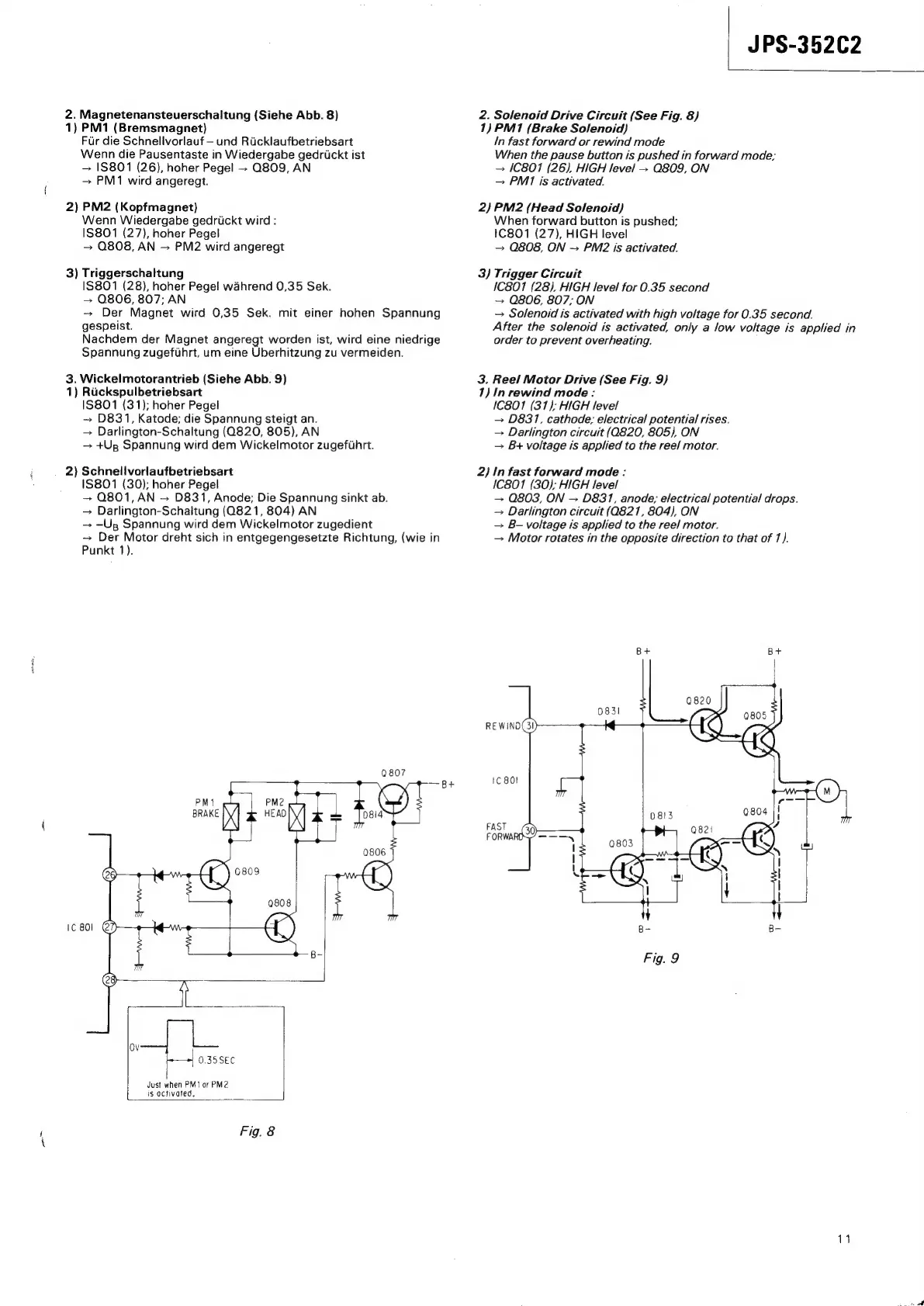

2.
Solenoid
Drive
Circuit
(See
Fig.
8)
1)
PM1
(Brake
Solenoid}
/n
fast
forward
or
rewind
mode
When
the
pause
button
is
pushed
in
forward
mode;
1C801
(26)
HIGH
level
=
Q809,
ON
PM1
is
activated.
2)
PM2
(Head
Solenoid)
When
forward
button
is
pushed;
1C801
(27),
HIGH
level
Q808,
ON
>
PM2
is
activated.
3)
Trigger
Circuit
1C801
(28),
HIGH
level
for
0.35
second
Q806,
807;
ON
Solenoid
is
activated
with
high
voltage
for
0.35
second.
After
the
solenoid
is
activated,
only
a
low
voltage
is
applied
in
order
to
prevent
overheating.
3.
Reel
Motor
Drive
(See
Fig.
9)
1)
In
rewind
mode
:
1€801
(31);
HIGH
level
D831,
cathode;
electrical
potential
rises.
Darlington
circuit
(Q820,
805),
ON
B+
voltage
is
applied
to
the
ree!
motor.
2)
In
fast
forward
mode:
1C801
(30);
HIGH
level
0803,
ON
D831,
anode;
electrical
potential
drops.
Darlington
circuit
(Q821,
804),
ON
B-
voltage
is
applied
to
the
reel
motor.
Motor
rotates
in
the
opposite
direction
to
that
of
7}.
