4. Stummschaltung (Siehe Abb. 10)
1) Line Output — Muting
a) Wenn die Stoptaste gedruckt wird;
IS 801 (25), niedriger Pegel - 0811, AN
-~ Q106 (206) AN
~ Das Gerausch wird gedampft
b) Wenn die Aufnahme- oder Wiedergabetaste gedrtickt wird;
1$801 (25), hoher Pegel ~- 0811 AUS
— LINE OUTPUT - Muting wird freigegeben
2) Aufnahme — Muting
a) Wenn die Aufnahme- und Wiedergabetasten gleichzeitig
gedrickt werden
1$801 (23) hoher Pegel
— Q105 (205), Basis; niedriger Pegel
> 0105, AUS
— Muting des Aufnahmesignals wird freigegeben.
b) Wenn in der Aufnahmebetriebsart die REC MUTE — oder die
Pausentaste gedrtickt wird
1S801 (23), niedriger Pegel —
(Inverter IS802) — Aufnahmemedampfungssignal; hoher
Pegel
> Q105 (205) AN
— Aufnahmesignal wird gemutet
LINE AMP (6)
(13)
PLAYBACK
(16) RECORD AMP (14)

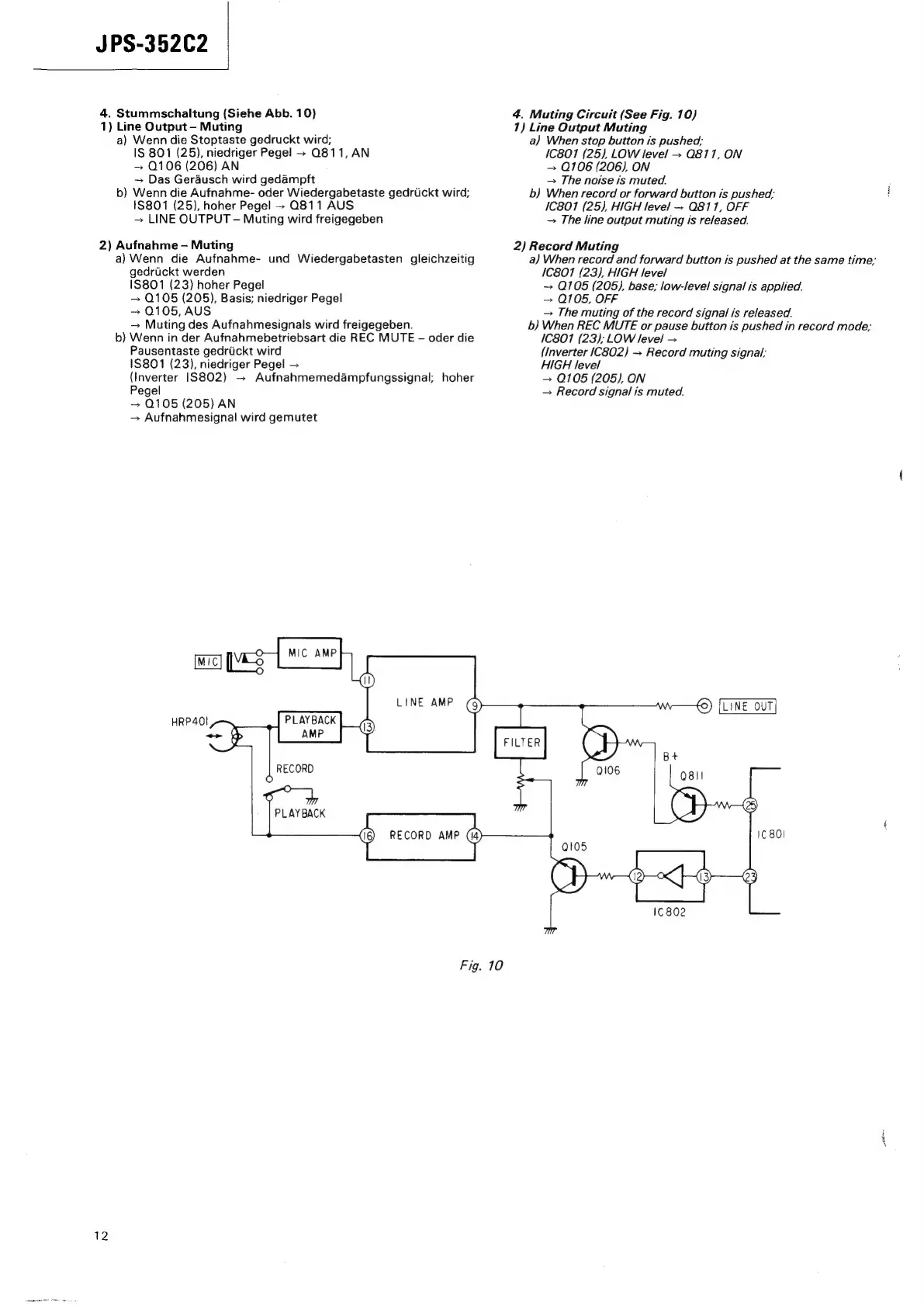

Fig. 10
FILTER
4. Muting Circuit (See Fig. 10)
1) Line Output Muting
a) When stop button is pushed;
!C801 (25), LOW level — Q817, ON
— Q106 (206), ON
— The noise is muted.
b) When record or forward button is pushed;
/C801 (25), HIGH level ~ Q811, OFF
-~ The line output muting is released.
2) Record Muting
a) When record and forward button is pushed at the same time;
1C801 (23), HIGH level
~ Q105 (205), base; low-level signal is applied.
> Q705, OFF
— The muting of the record signal is released.
b) When REC MUTE or pause button is pushed in record mode;
IC801 (23); LOW level +
(inverter C802) - Record muting signal;
HIGH level
— Q105 (205), ON
— Record signal is muted.
