Abschließen eines Adapters mit Pneumatikkupplung (Pos� 4) und Steuer- / Entlüf-
tungsventil (Pos� 3)
Î
Nach Beendigung der Prüfung und vollständiger Entlüftung
der Medienleitung, schließen Sie die den Adapter ab.
Vorsicht: Stellen Sie zuerst den druckfreien Zustand her,
bevor Sie die Verbindung lösen.
Î
Betätigen Sie den Ventilstößel des Steuer- / Entlüftungs-
ventils (Pos. 3) (Abbildung 7). Der anliegende Steuer-
druck wird entlüftet. Die Frontdichtungen (Pos. 7) / die
Hauptdichtungen (Pos. 8) werden entspannt, die Verbin-
dung zum Prüfling wird gelöst und der Adapter kann gerade
nach hinten abgenommen werden.
Achtung: Falls sich der Adapter nicht abnehmen lässt:
- Warten Sie kurze Zeit
- Wenden Sie niemals Kraft auf
- Verwenden Sie keine Hilfsmittel (z. B. Hammer)
- Vergewissern Sie sich, dass der Steuerdruck abgebaut ist
und die Frontdichtungen komplett entspannt sind.
Abschließen eines Adapters mit Handschiebeventil (Pos� 6)
Î
Nach Beendigung der Prüfung und vollständiger Entlüftung der Medienleitung,
schließen Sie die den Adapter ab.
Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung
lösen.
Î
Schieben Sie die Schiebehülse des Handschiebeventils
(Pos. 6) zurück (Abbildung 8). Der anliegende Steuer-
druck wird entlüftet. Die Frontdichtungen (Pos. 7) / die
Hauptdichtungen (Pos. 8) werden entspannt, die Verbin-
dung zum Prüfling wird gelöst und der Adapter kann gerade
nach hinten abgenommen werden.
Achtung: Falls sich der Adapter nicht abnehmen lässt:
- Warten Sie kurze Zeit
- Wenden Sie niemals Kraft auf
- Verwenden Sie keine Hilfsmittel (z. B. Hammer)
- Vergewissern Sie sich, dass der Steuerdruck abgebaut ist
und die Frontdichtungen komplett entspannt sind.

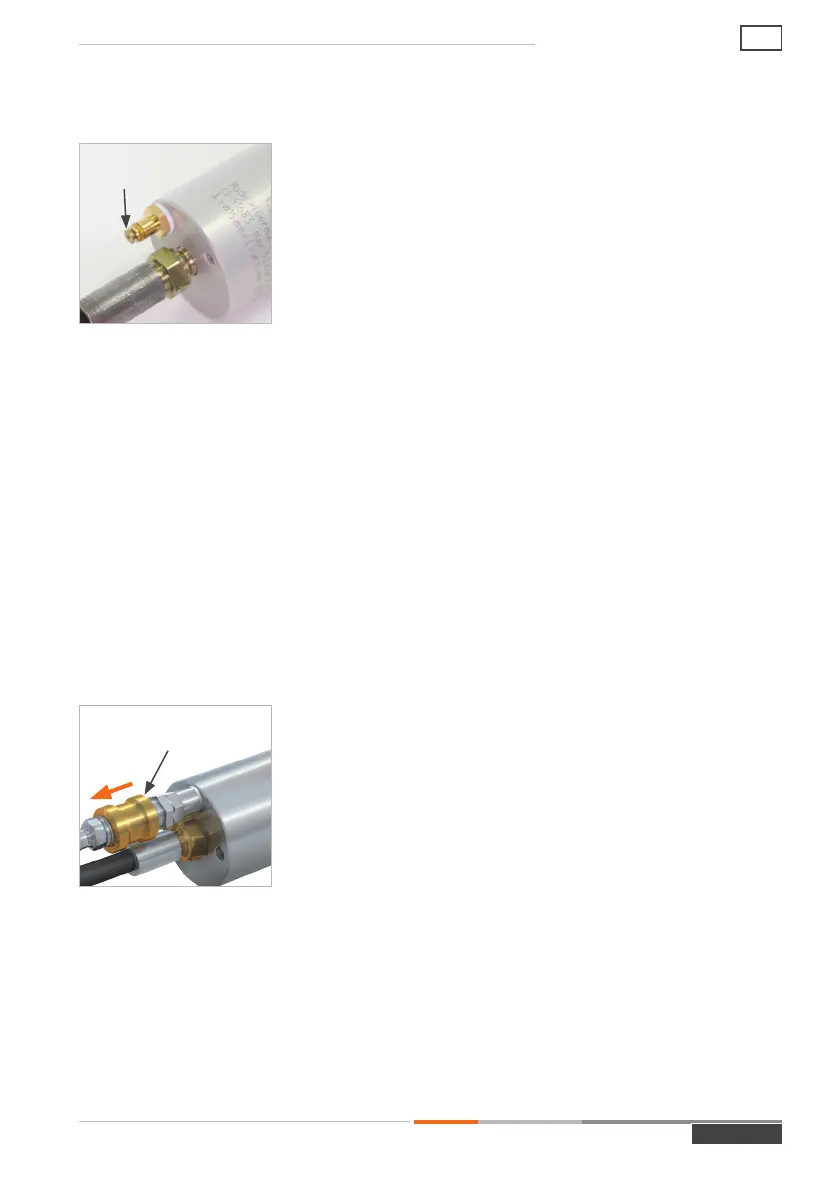

Abbildung 7
Ventilstößel
Abbildung 8
Handschiebeventil
