Weider WEBE03820 Bedienungsanleitung

5
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
•
Für die Montage braucht man zwei Personen.
• Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst wenn das Gerät
vollständig zusammengesetzt ist weg.
Für die Montage braucht man folgende Artikel
(in der Packung nicht enthalten):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline, und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
Erleichtern Sie sich die Arbeit!
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg
-
reich aufzubauen. Wenn man sich ausreichende
Zeit erlaubt, dann ist die Montage recht einfach.

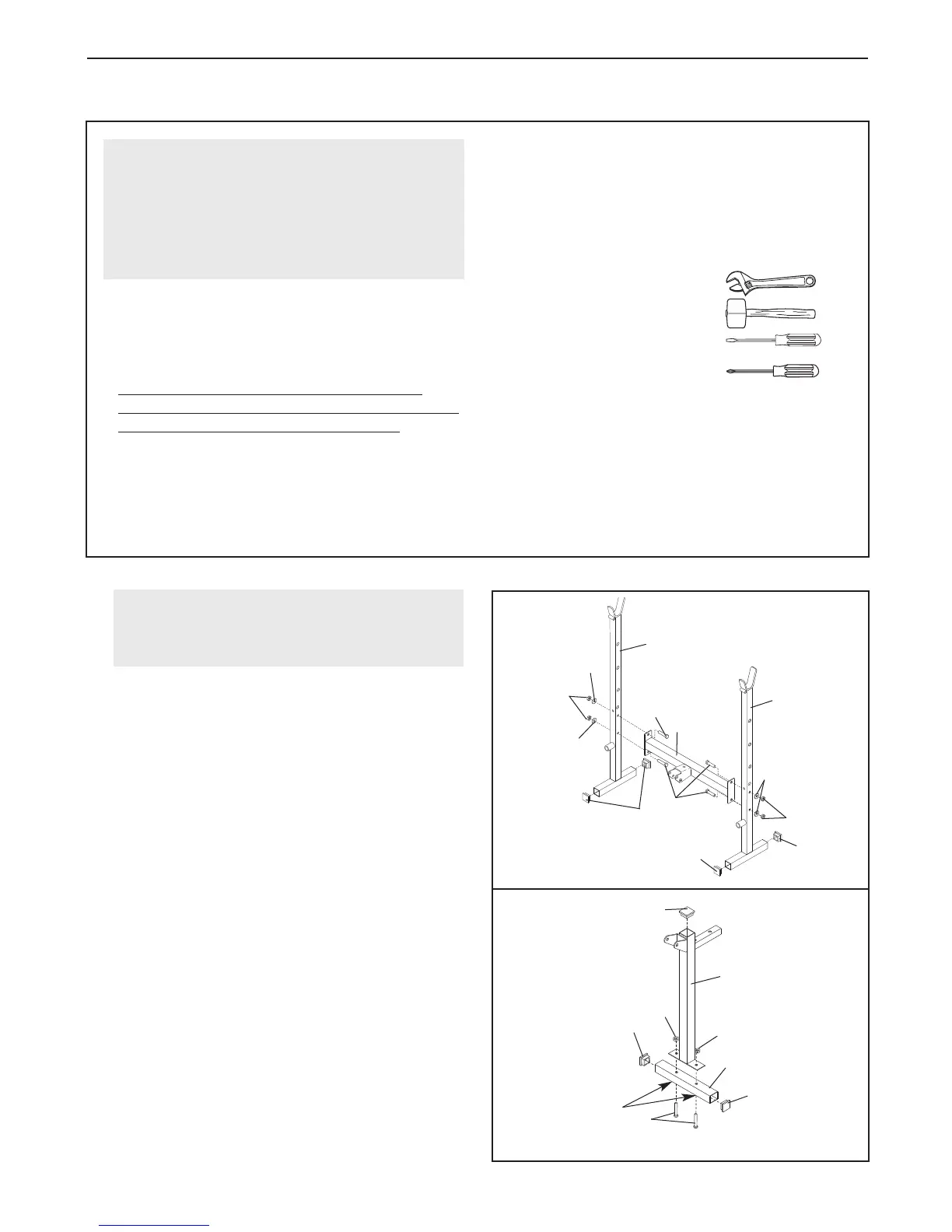

MONTAGE
1.
Klopfen Sie zwei 38 mm quadratische Innenkappen
(21) in das niedere Ende jeder Säule (1).
Befestigen Sie die Querstange (3) mit vier M8 x
55mm Bolzen (18), vier M8 Unterlegscheiben (16)
und vier M8 Nylon-Verschlussmuttern (17) am
Pfosten (1). Ziehen Sie die V
erschlussmuttern
noch nicht fest an.
2. Klopfen Sie drei 30mm quadratische
Innenkappen (22) in das Vorderbein (8) und in
den Stabilisator (39) ein.
Befestigen Sie das Vorderbein (8) mit zwei M8 x
40mm Einsteckbolzen (37) und zwei M8 Nylon-
Verschlussmuttern (17) am Stabilisator (39).
Anmerkung: Die Einkerbungen um die Löcher
auf der einen Seite des Stabilsators müssen
unten sein. Ziehen Sie die Verschlussmuttern
noch nicht fest an.
2
1
21
17
17
37
Einkerbungen
39
22
8
22
22
3
17
16
16
18
18
16
17
1
21
21
1
Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch.
