8

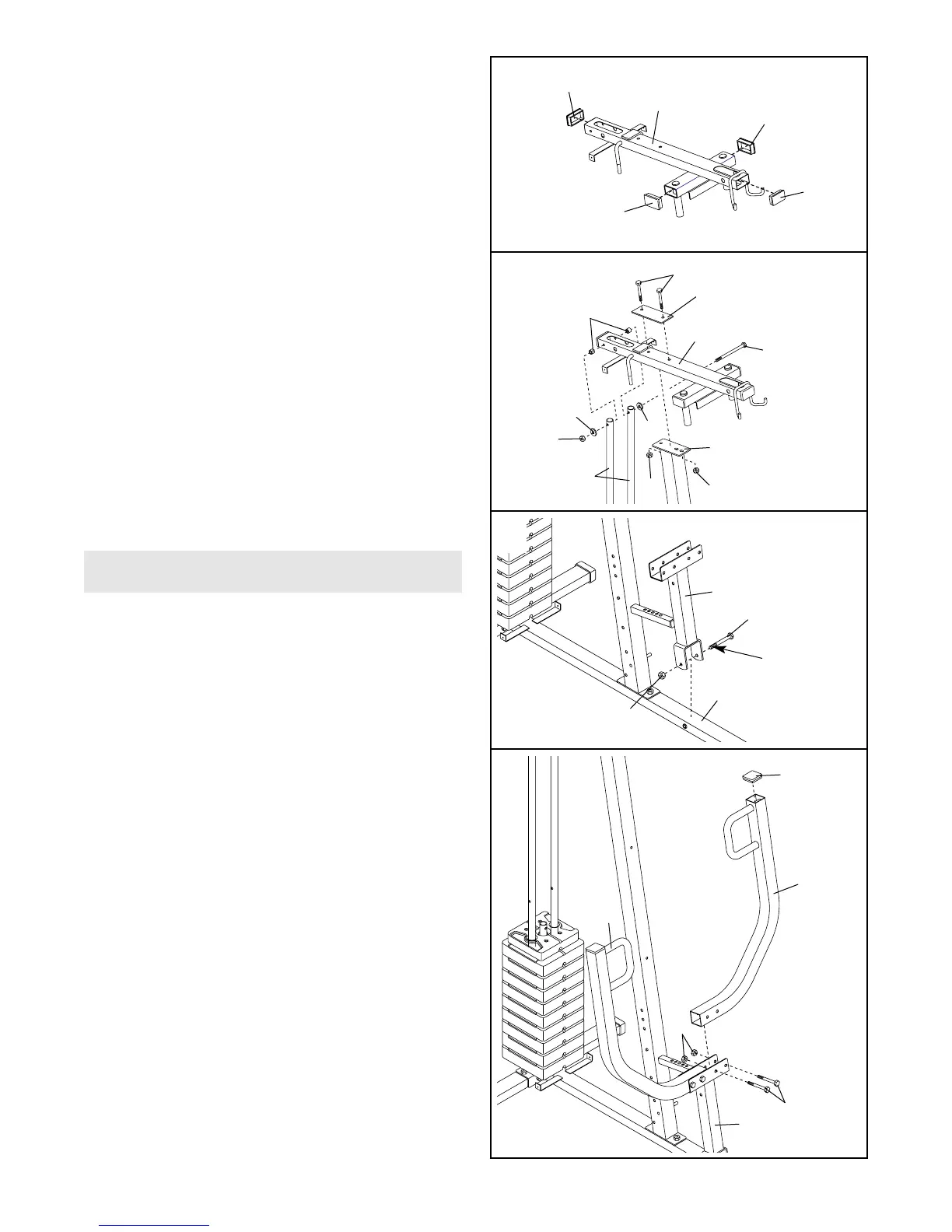

7. Lubrifiez le Boulon de M10 x 92mm (16). Attachez
le Cadre Press (17) à la Base (4) avec le Boulon
de et un Ecrou de Verouillage en Nylon de M10
(21). Ne serrez pas trop l’ecrou de Blocage en
Nylon ; le Cadre de l’Exerciseur doit pouvoir
pivoter facilement.
7
4
21
16
Lubrifiez
17
5. Enfoncez quatre Embouts Mâles de 40mm x
60mm (27) dans les extrémités du Cadre
Supérieur (55).
6. Placez le Cadre Supérieur (55) sur le Montant
Avant (42) entre les Guides de Poids (62).
Attachez le Cadre Supérieur au Montant Avant
avec deux Boulons de M10 x 60mm (7), la
Plaque du Support (71), et deux Ecrous de
Verrouillage en Nylon de M10 (21).
Attachez les Guides de Poids (62) au Cadre
Supérieur (55) à l’aide du Boulon de M10 x
155mm (60), deux Bagues d’Espacement de
15mm (61), deux Rondelles de M10 (9), et un
Ecrou de Verrouillage en Nylon de M10 (21).
Serrez les Ecrous de Verrouillage en Nylon de
M10 (21) utilisés lors des étapes 1 à 3 et 6.
5
6
27
55
62
42
21
21
21
60
71
9
7
61
55
27
27
27
8. Enfoncez un Embout Mâle Carré de 50mm (44)
dans la partie haute d’un Bras de Presse (46).
Attachez le Bras de Presse au Cadre Presse (17)
à l’aide de deux Boulons de M10 x 70mm (22) et
deux Ecrous de Verrouillage en Nylon de M10
(21).
Répétez cette étape avec l’autre Bras de
Presse (46).
8
46
46
44
17
22
21
9
Assemblage du Bras
