8
9
9.1
9.2
9.3
9.4
4
Deutsch
1 A. Klemmbacke
B. Hebel für Messerstellung
C. Stellring für Schnitttiefe
D. Druckfeder
E. Spitzen zum Aufbrechen der Isolation
F. Symbol, Messerstellung für Längsschnitt
G. Symbol, Messerstellung für umlaufenden Schnitt
2 Einstellen der Messer:
Hebel B zeigt auf Symbol G, hier also umlaufender
Schnitt gewählt. Messerstellung wählen, für umlaufen-
den oder für Längsschnitt
3 Klemmbacken öffnen.
Werkzeug über das Kabel schieben.
4 Einstellen der Schnitttiefe
Achtung: Einschneiden der Innenleiter unbedingt
vermeiden.
5 Einstellen der Schnitttiefe
Stellring C in Pfeilrichtung ziehen, und drehen, los-
lassen. Stellring rastet durch Federkraft ein.
6 Werkzeug auf umlaufenden Schnitt (siehe Bild 2)
einstellen und um das Kabel herumdrehen.
7 Werkzeug auf Längsschnitt (siehe Bild 2) einstellen und
in Längsrichtung des Leiters ziehen.
8 Aufbrechen der Isolation mit Hilfe der Spitzen.

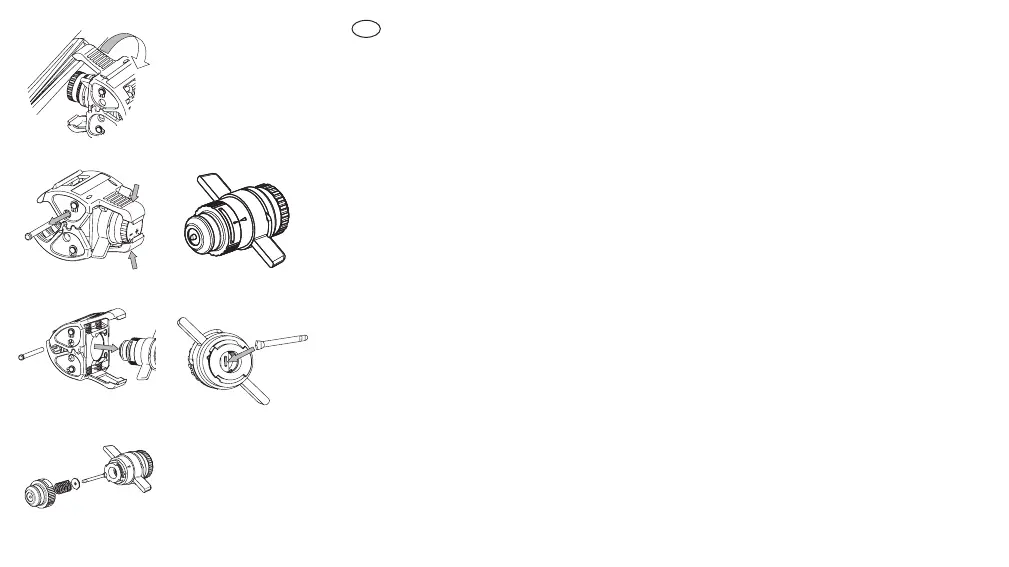

9 Messerwechsel
Klemmbacken A bis Anschlag öffnen.
Bolzen in Pfeilrichtung ausbauen.
9.1 Messerkopf in Pfeilrichtung ausbauen.
de
29
