Gli apparecchi riceventi sono collegati in serie con ITXPlus ed
introducono resistenze di carico aggiuntive nel loop. Il carico di loop
totale per un
loop da 4-20 mA alimentato da una tensione di alimentazione V
s
è pari
a R
loop
= 50 x (V
s
-10).
Così, ad esempio, un ITXPlus alimentato da una sorgente di 24 V DC
può creare un carico di loop di 700 Ω.
1
2
3
4
Ingresso
CBX100
ITXPlus
Uscita
PC
5
6

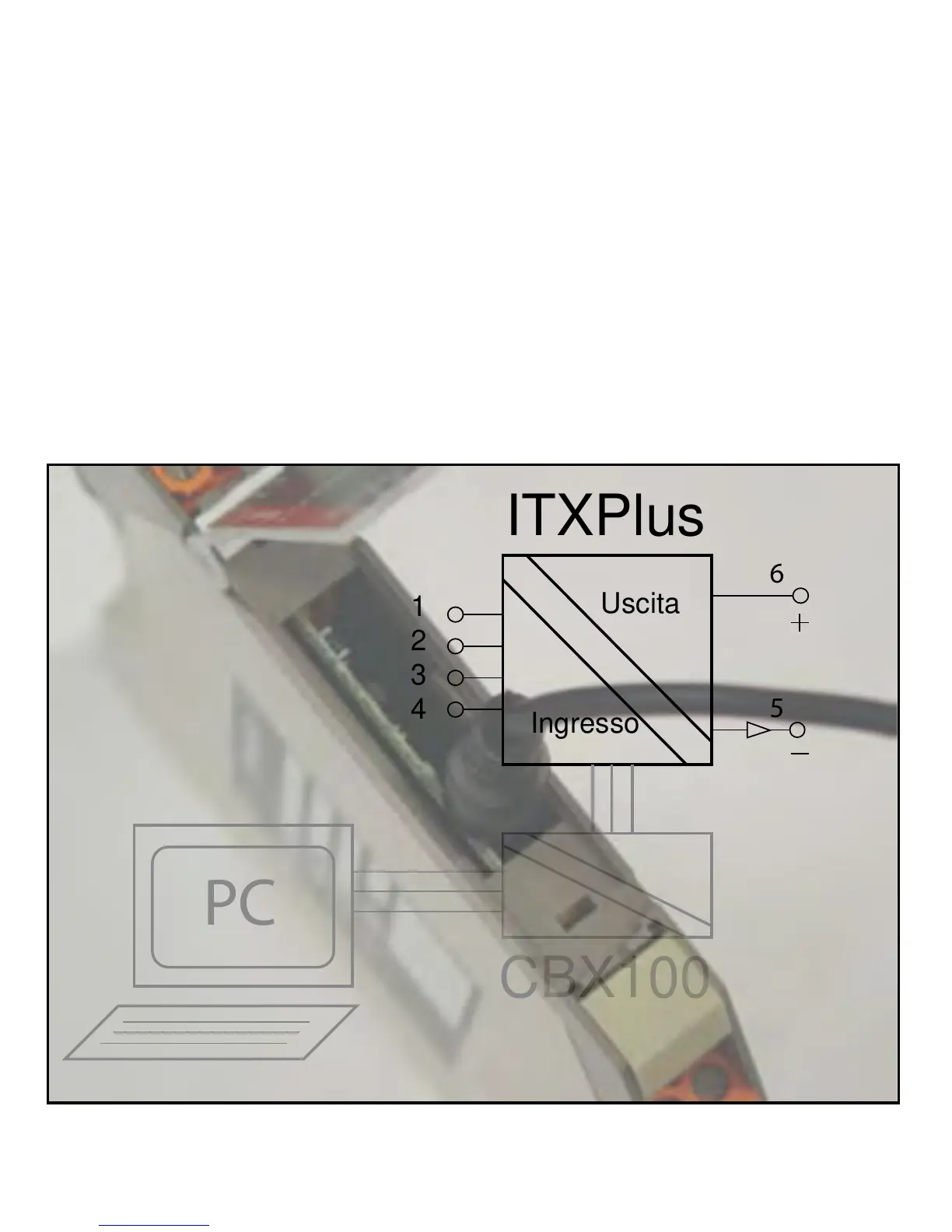

Schema a blocchi di ITXPlus riportante il modello CBX100 e il
collegamento al PC per il setup
