51
de potencial de 10-40 V para un funcionamiento correcto. El uso de
una fuente de alimentación que proporcione esta caída de tensión es
compatible con la certificación UL/CSA del instrumento.
Los dispositivos receptores se conectan en serie con el ITXPlus,
introduciendo una resistencia adicional a la carga del bucle. La carga
t
otal del bucle en un bucle de 4-20 mA.
con una tensión de alimentación V
s
es R
bucle
= 50 x (V
s
-10).
Así, y a modo de ejemplo, un ITXPlus con una alimentación de 24 V
DC puede actuar sobre una carga de bucle de 700 Ω.
1
2
3
4
Entrada
CBX100
ITXPlus
Salida
PC
5
6

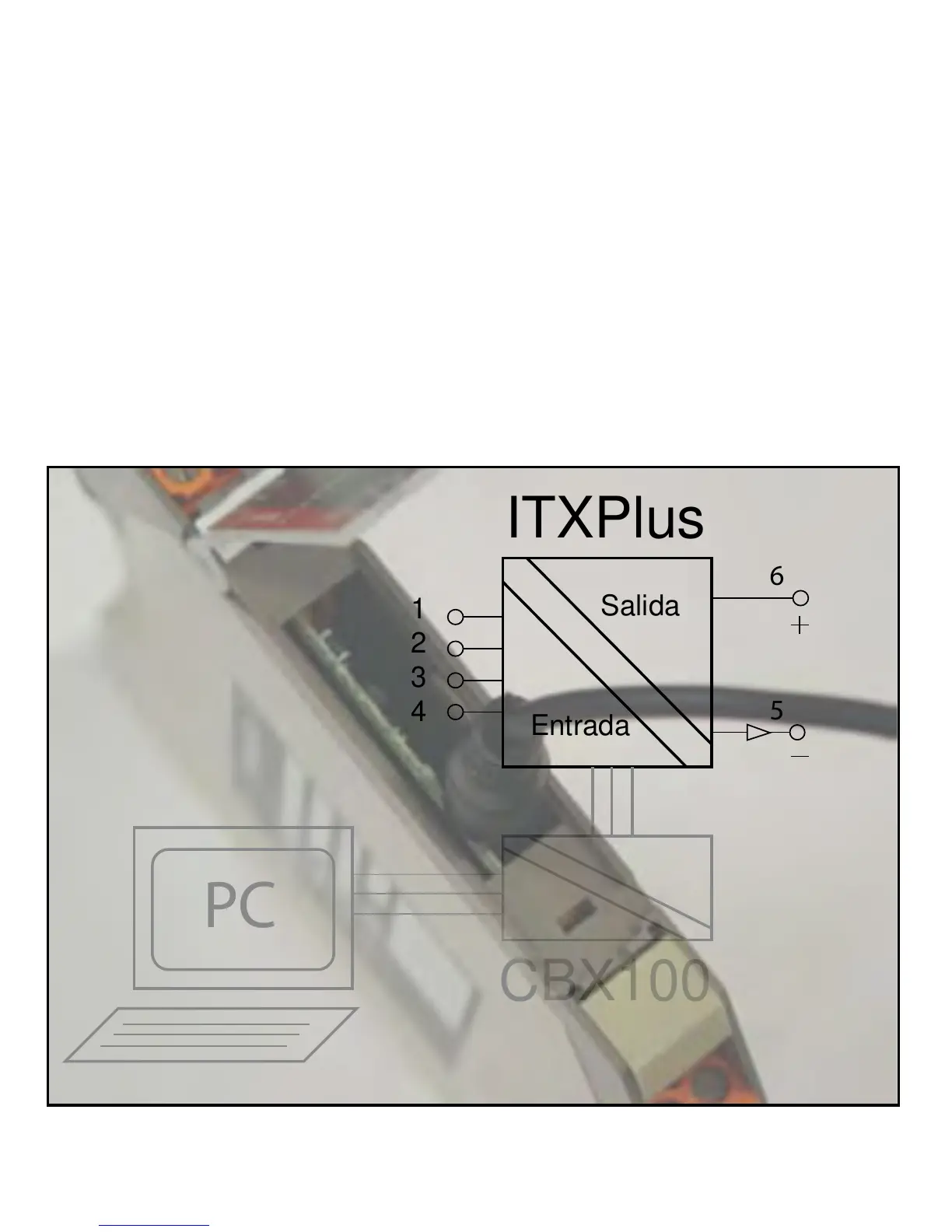

Diagrama de bloques de la conexiçon del ITXPlus con el CBX100 y el
ordenador PC para el proceso de configuración
