DEUTSCH
Abisolierwerkzeug für
PVC-isolierte Kabel

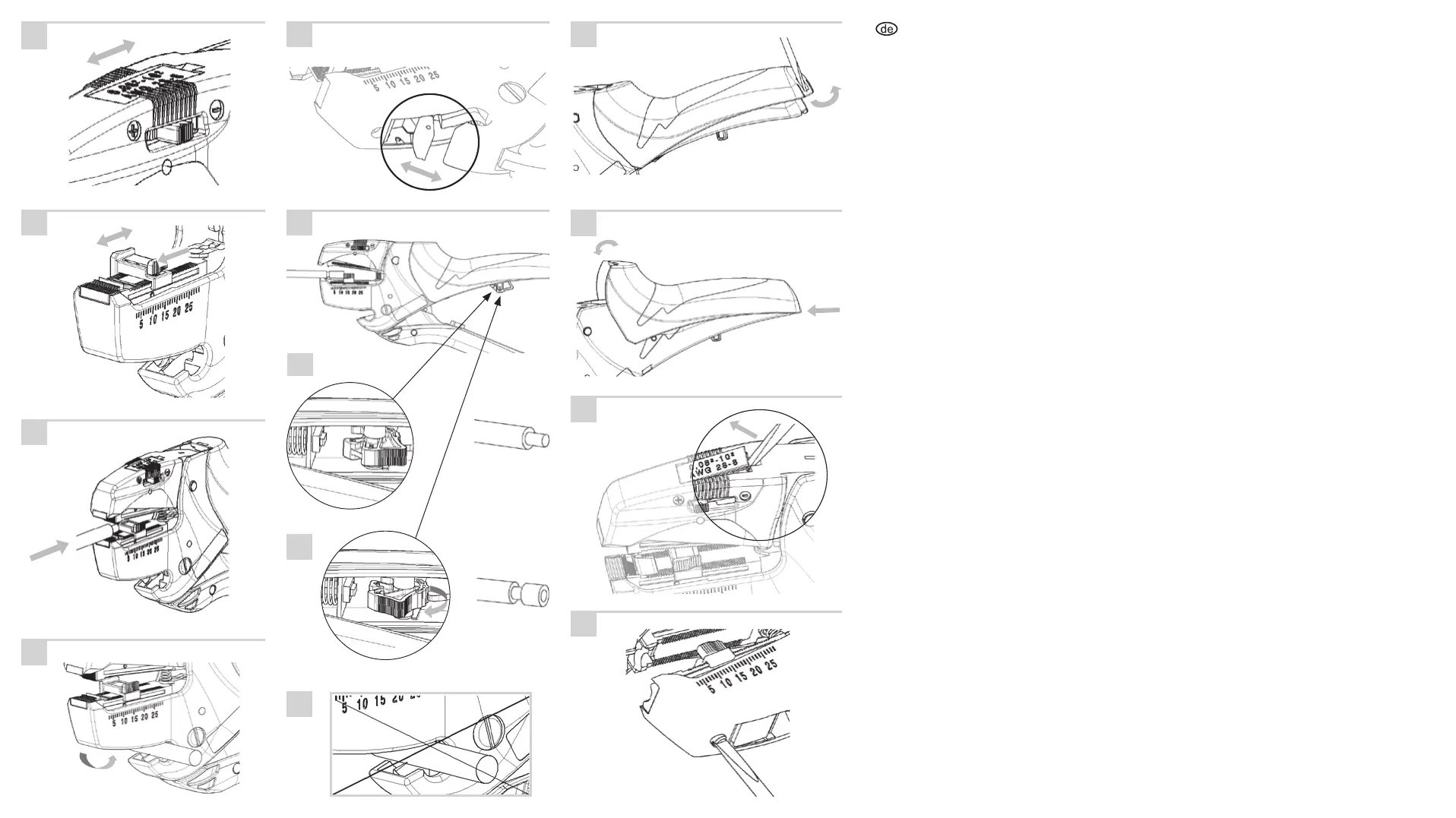

1. Schnitttiefeneinstellung
Schieber zur Feineinstellung der
Abisoliermesser bei unterschiedlichen
Leiter-Isolationsdicken.
2. Leiteranschlag
Variabel einstellbarer Leiteranschlag
zur Abisolierlängeneinstellung.
Erst drücken, dann verstellen!
3. Abisoliervorgang
Leiter mittig einlegen und abisolieren.
4. Schneiden
a. Schneiden von exiblen und
eindrähtigen Leitern.
Keine Stahllitze!
b. Zustellbarer Schneidschutz um
unbeabsichtigtes Schneiden zu
vermeiden.
5. Teilabisolieren
a. Teilabisolierer in Standardstellung.
b. Teilabisolierer in Teilabisolierstellung
1 (5 mm), 2 (3 mm).
c. Kein Schneiden bei Teilabisolieren
möglich!
6. Griffschalen-Demontage-Montage
zur Handgrößenabstimmung
a. Adaptergriff entfernen.
b. Adaptergriff aufrasten.
7. Kennzeichnung
Individuelle Kennzeichnung mit
ESG-9-20-Gerätemarkierer.
Markierer entfernen und austauschen.
8. Justage
Zusätzliche Justiermöglichkeit für Ab-
isolierwerkzeug bis 16 mm
2
(AWG 6).
Hinweis zum Isolationsmaterial nden Sie
ab Seite 28.
