3 4
5 6
7
9
11
12
13
10
6
Gerätebeschreibung
A Einführtrichter G Crimptrommel
B Leiteranschlag, einstellbar, H Entriegelungsöffnung
min. 3,5 – max. 13 mm I Stellschieber für Wahl der
C Justierschraube Aderendhülsengröße
D Schneidmesser 0,5 mm
2
bis 2,5 mm
2
E Handhebel J Querschnitts-Stellrad
F Griffklappe K Aderendhülsen-Kette

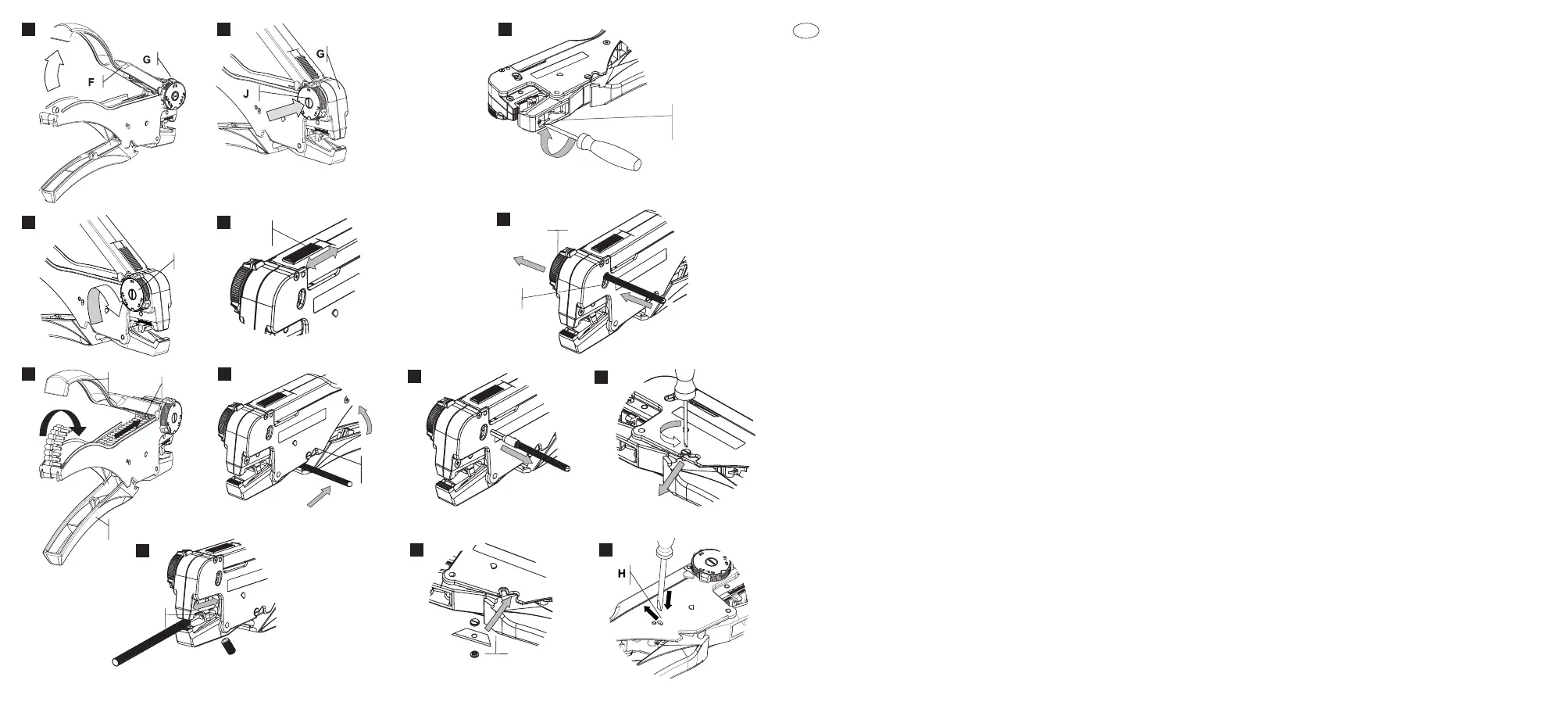

Einrichten des Werkzeuges
1 • Griffklappe F öffnen.
2
• Querschnitts-Stellrad J drücken.
3
• In Pfeilrichtung drehen und auf Aderendhülsen Größe einstellen.
Anschließend das Querschnitts-Stellrad J wieder loslassen.
Achtung: Um eine einwandfreie Funktion zu gewährleisten muss das
Querschnitts-Stellrad J nun wieder arretiert sein.
4 • Stellschieber
I
auf Aderendhülsen Größe einstellen.
• Damit wird der einwandfreie Transport der Aderendhülsen-Kette
K
sichergestellt.
5
• Aderendhülsenkette
K
flach in die Führung des Gehäuses einlegen, so dass die
erste Aderendhülse im Crimpgesenk der Crimptrommel
G
liegt.
• Das freie Ende der Aderendhülsenkette
K
umlegen gemäß Bild 5.
Griffklappe
F
schließen.
Schneiden, flexible Leiter von 0,5 bis 2,5 mm
2
6 Leiter in Führung einlegen, Handhebel E betätigen.
Abisolieren, Leiter von 0,5 bis 2,5 mm
2
7 • Variablen Leiteranschlag B auf Abisolierlänge einstellen.
Im Normalfall 10 mm bei Aderendhülsen.
8 • Falls nötig, Abisoliermesser mit Hilfe der Justierschraube C auf die
Isolationsdicken einstellen
Crimpen, Aderendhülsen von 0,5 bis 2,5 mm
2
9 •
Abisolierten Leiter durch seitliche Öffnung A gerade in die Aderendhülse einführen.
• Mit leichtem Druck die Crimptrommel G in Leiterrichtung verschieben und auf
Druck halten.
• Das Querschnitts-Stellrad J wird erkennbar in Pfeilrichtung seitlich verschoben.
Dadurch wird der Abstand zum Gehäuse größer.
• In dieser Stellung muss der Handhebel E bis zum Anschlag betätigt werden.
• Danach gibt die Sperre den Handhebel E zum Öffnen frei.
10 • Handhebel E wieder öffnen und den Leiter mit angecrimpter Aderendhülse
entnehmen.
Umrüsten des Werkzeuges auf andere Querschnitte
Griffklappe F öffnen, Aderendhülsenband herausnehmen, weiter wie unter
„Einrichten des Werkzeuges“
Lagerung: Werkzeug nur im geöffneten Zustand lagern.
Austausch der Schneidmesser
11 • Schraube lösen, Schneidmesser D mit Schraube und Buchse herausziehen.
12 • Ersatzschneidmesser D mit Buchse und Schraube einsetzen, Schraube
festziehen.
Entriegeln der Sperre
13 •
Das Werkzeug verfügt über eine Zwangssperre, welche die Crimpqualität
sicherstellt.
Entriegelung der Zwangssperre mittels Schraubendreher. (Entriegelungsöffnung H)
de
31
