8
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden | We reserve the right to make technical changes | Sous réserve de modifications techniques

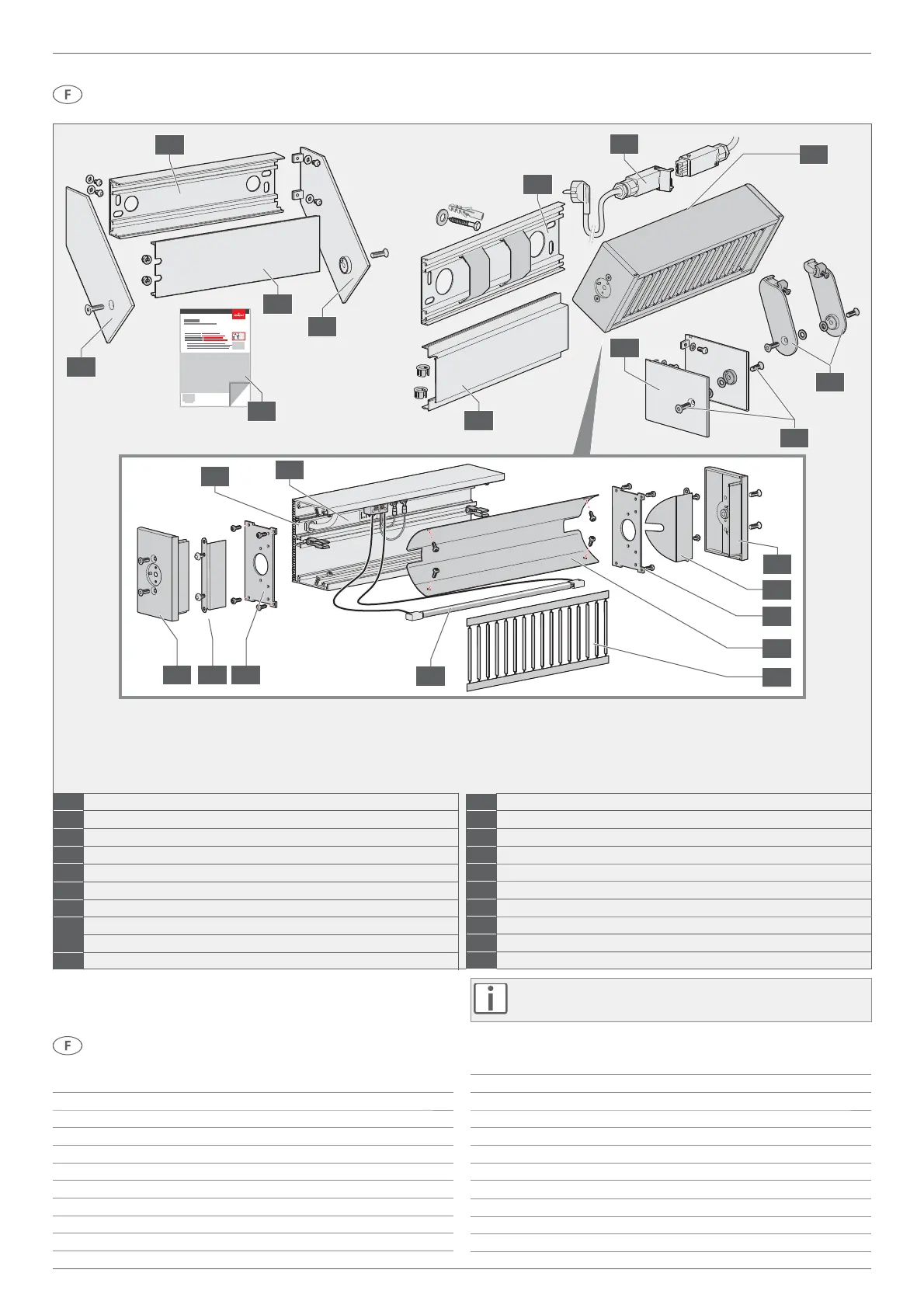

Aperçu des produits et étendue de la livraison
4x
3
2
11
15
12
17
17
18
543
8
14
16
10
9
13
19
1
4
5
7
6
*) option Tempura Quadra
**) option Tempura Quadra Universal
***) option Tempura Quadra avec
«
Fixation 260
»
Table des matières
- Liste d‘outils Centre de téléchargement weinor (DLC)
- Vue éclatée du centre de téléchargement weinor (DLC)
1
Boîtier Tempura Quadra complet
2
Bras Opal gauche/droite *
3
Tôle de recouvrement extérieure (à droite, y compris vis à tête conique)
4
Réflecteur latéral
5
Tôle de recouvrement intérieure (droite), y compris vis Parker plates
6
Réflecteur
7
Grille
8
Radiateur infrarouge
9
Clip
10
Borne en porcelaine
11
Profilé de cache avec 2 passe-câbles **
12
Notice de montage, d'utilisation et de maintenance
13
Profilé de raccord mural avec 2 bandes en caoutchouc 85x60 **
14
Bras universels gauche/droite **
15
Vis à tête hexagonale M8x22
16
Câble d'alimentation réseau avec connecteur Hirschmann STAS 3/ Stak 3
17
Bras pour fixation 260 gauche/droite *
18
Profilé de cache pour fixation 260 avec 2 passe-câbles **
19
Profilé de raccord mural pour fixation 260 ***
Aperçu des produits | Table des matières 2
Généralités 3
Données techniques, cotes et distances minimales 10
Montage 12
Montage Tempura Quadra Universal (à un mur/plafond)
13
Montage à un weinor Opal Design II 18
Placement du Tempura Quadra sur un weinor Opal Design II
19
Pivoter/incliner le Tempura Quadra 19
Montage du Tempura Quadra avec «Fixation 260» 20
Contrôler le fonctionnement 22
Remise des documents 22
Commande et utilisation 23
Nettoyage 24
Maintenance – changement du radiateur infrarouge 25
Schémas des connexions 29
Analyse des pannes et dépannage 30
Gestion des déchets 30
Déclaration de conformité CE 31
Symboles utilisés 32
Tempura Quadra | 121070-0000 w | v3 | 2019-05-06 | Montageanleitung | Montagehandleiding | Instructions for assembly | Instructions de montage
