TOUCH Bedienungsanleitung | 11-2020
2. ÜBERSICHT UND BESTIMMUNGS-
GEMÄSSE VERWENDUNG
2.1 Übersicht TOPITEC
®
TOUCH
Das TOPITEC
®
TOUCH besteht aus folgenden Hauptkomponenten:
1. Gehäuse
2. Touchscreen
3. Werkzeugwellenaufnahme (verdeckt) mit Schutzbügel
4. Verriegelungsbrücke mit Verriegelungsbügel
5. TOPITEC
®
Krukenhalterung 20-30 g oder 50-200 g (abnehmbar)
6. TOPITEC
®
Grundring für Rezeptur-Dosen bzw. Defektur-Gefäße
7. Typenschild
8. USB-Schnittstelle für Wartungszwecke
9. Drucker – Schnittstelle (RS 232, seriell, Buchse)
10. PC – Schnittstelle (USB)
11. Netzschalter mit Sicherungshalter (2 x 10 AT) und Netzkabelanschluss
12. Grundplatte
1.
2.
3.
4.
5.
6.
9.
10.
11.
8.
7.
12.

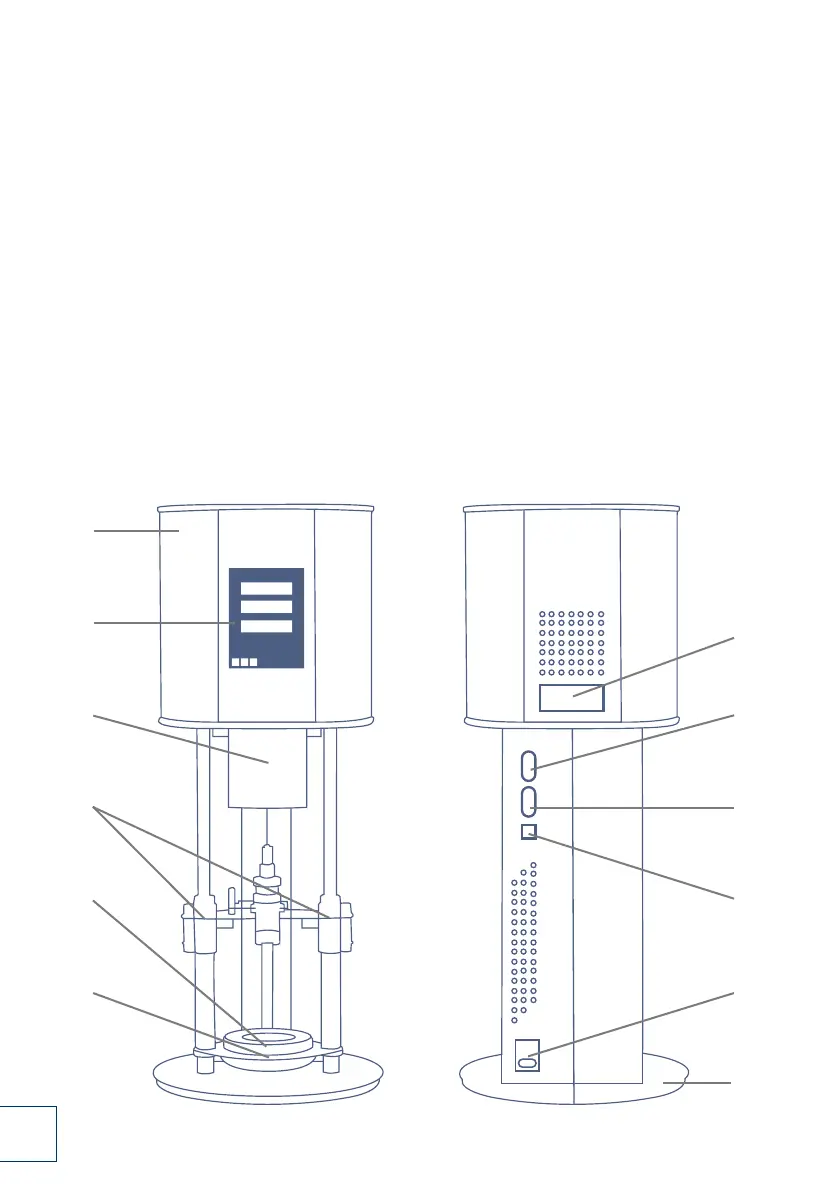

Abb. 2-1 Übersicht TOPITEC
®
TOUCH
