2. VUE D'ENSEMBLE ET UTILISATION CONFORME
AUX DIRECTIVES
2.1 Vue d'ensemble du système TOPITEC
®
TOUCH
Les principaux éléments du système de mélange OPITEC
®
TOUCH sont les suivants :
1. Boîtier
2. Écran tactile
3. Logement de l’arbre porte-outil (recouvert) avec arceau de sécurité
4. Pont de verrouillage avec arceau de verrouillage
5. Support de pots TOPITEC
®
20--30 g ou 50--200 g (amovible)
6. Anneau de base TOPITEC
®
pour boîtes de prescription sur ordonnance ou récipients de fabrication en lots
7. Plaque signalétique
8. Interface USB pour la maintenance
9. Interface d'imprimante (RS 232, de série, connecteur femelle)
10. Interface PC (USB)
11. Interrupteur d’alimentation avec porte-fusible (2 x 10 AT) et cordon d’alimentation
12. Plaque de base
1.
2.
3.
4.
5.
6.
9.
10.
11.
8.
7.
12.

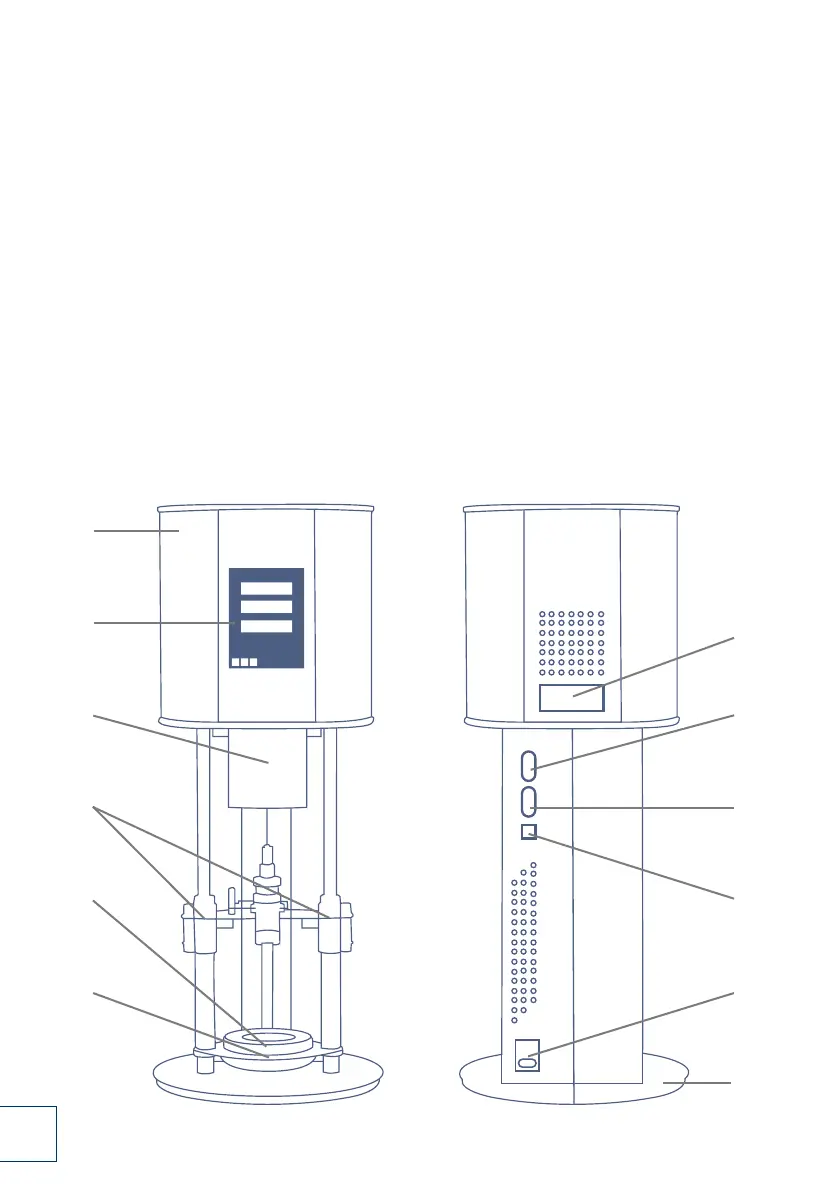

Fig. 2-1 Aperçu TOPITEC
®
TOUCH
