19
SÉCURITÉ
3.3 Interfaces du TOPITEC
®
TOUCH
Description des interfaces du TOPITEC
®
TOUCH vers le personnel de service et l’environnement
périphérique.
Vue d'ensemble du TOPITEC
®
TOUCH:
1. Boîtier
2. Écran tactile
3. Logement de l’arbre porte-outil (recouvert) avec arceau de sécurité
4. Pont de verrouillage avec arceau de verrouillage
5. Support de pots TOPITEC
®
20--30 g ou 50--200 g (amovible)
6. Anneau de base TOPITEC
®
pour boîtes de prescription sur ordonnance ou
récipients de fabrication en lots
7. Plaque signalétique
8. Interface USB pour la maintenance
9. Interface d'imprimante (RS 232, de série, connecteur femelle)
10. Interface PC (USB)
11. Interrupteur d’alimentation avec porte-fusible (2 x 10 AT) et cordon d’alimentation
12. Plaque de base
1.
2.
3.
4.
5.
6.
9.
10.
11.
8.
7.
12.

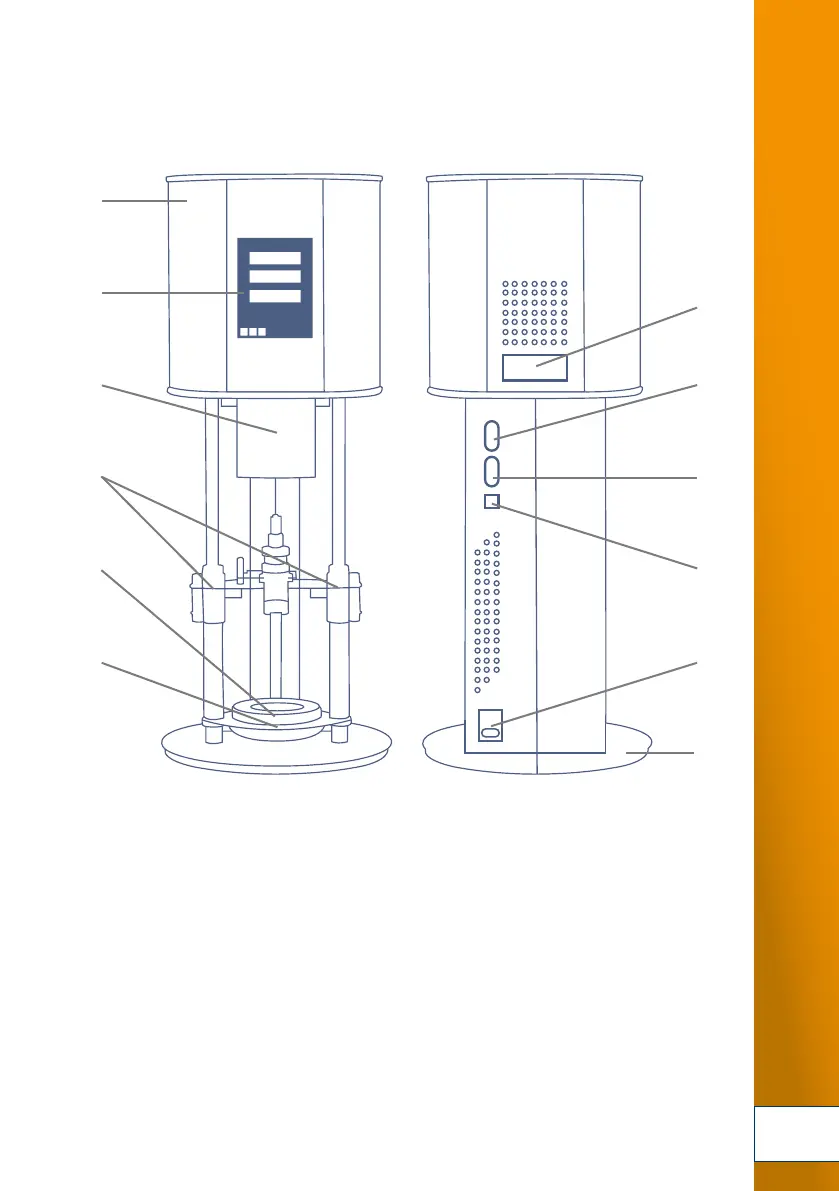

Fig. 3-1 Aperçu TOPITEC
®
TOUCH
