BIZTONSÁG
3.3 TOPITEC
®
TOUCH interfészei
A TOPITEC
®
TOUCH kezelői és környezeti interfészeinek leírása.
A TOPITEC® TOUCH áttekintése:
1. Ház
2. Érintőképernyő
3. Szerszámtengely-befogó (rejtett) védőkengyellel
4. Reteszelőhíd reteszelőkengyellel
5. TOPITEC
®
20-30 grammos vagy 50-200 grammos edénytartó (levehető)
6. TOPITEC
®
alapgyűrű receptúra tégelyekhez, ill. defektúracsészékhez
7. Típustábla
8. USB-csatlakozó karbantartási célokra
9. Nyomtató – interfész (RS 232, soros, port)
10. PC– interfész (USB)
11. Hálózati kapcsoló biztosítófoglalattal (2 x 10 AT) és hálózatkábel-csatlakozóval
12. Alaplap
1.
2.
3.
4.
5.
6.
9.
10.
11.
8.
7.
12.

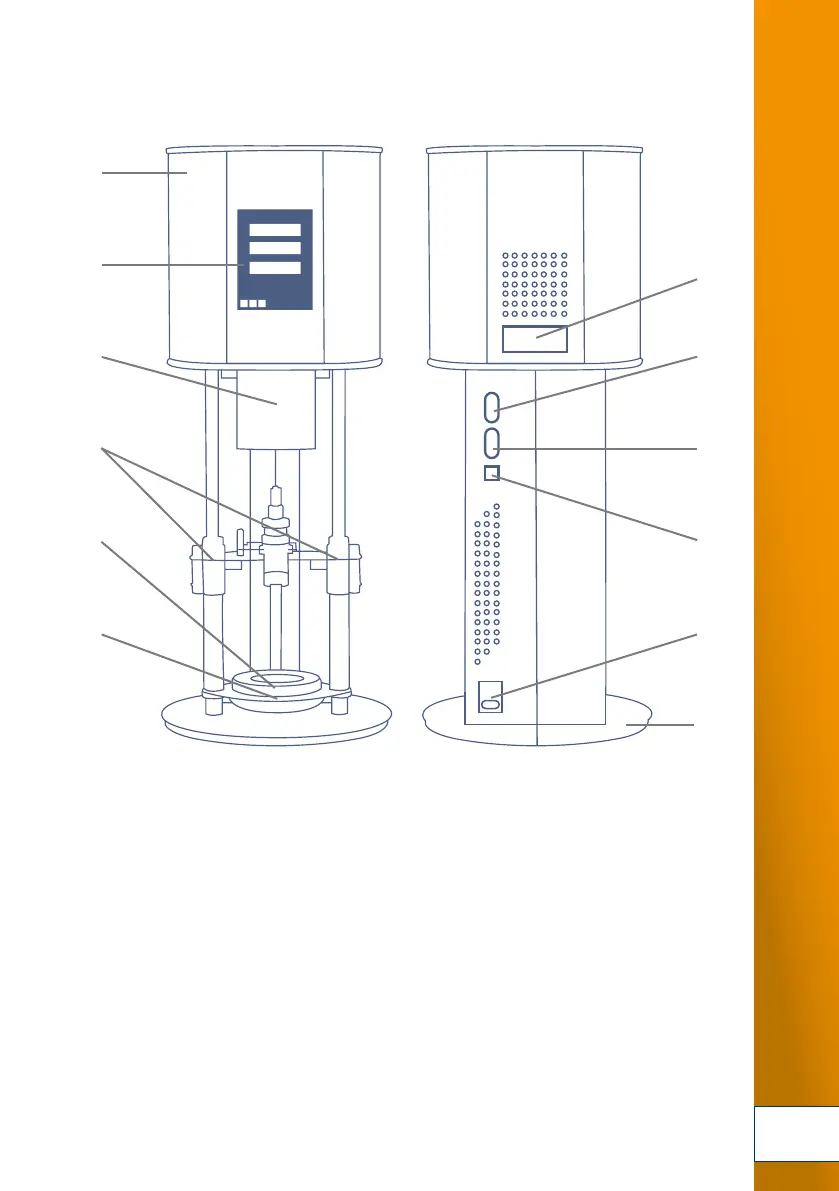

3-1 ábra: TOPITEC
®
TOUCH áttekintése
