19
VEILIGHEID
3.3 Interfaces TOPITEC
®
TOUCH
Beschrijving van de interfaces van de TOPITEC
®
TOUCH voor het bedieningspersoneel en de omgeving.
Overzicht TOPITEC® TOUCH:
1. Behuizing
2. Touchscreen
3. Houder werktuigas (verborgen) met veiligheidsbeugel
4. Vergrendelingsbrug met vergrendelingsbeugel
5. TOPITEC
®
-flaconhouder 20 - 30 g of 50 - 200 g (afneembaar)
6. TOPITEC
®
-bodemring voor receptdozen resp. bulkbakken
7. Typeplaatje
8. USB-interface voor onderhoudsdoeleinden
9. Printer - interface (RS232, serieel, bus)
10. Pc - interface (USB)
11. Netschakelaar met zekeringhouder (2 x 10 AT) en stroomkabelaansluiting
12. Bodemplaat
1.
2.
3.
4.
5.
6.
9.
10.
11.
8.
7.
12.

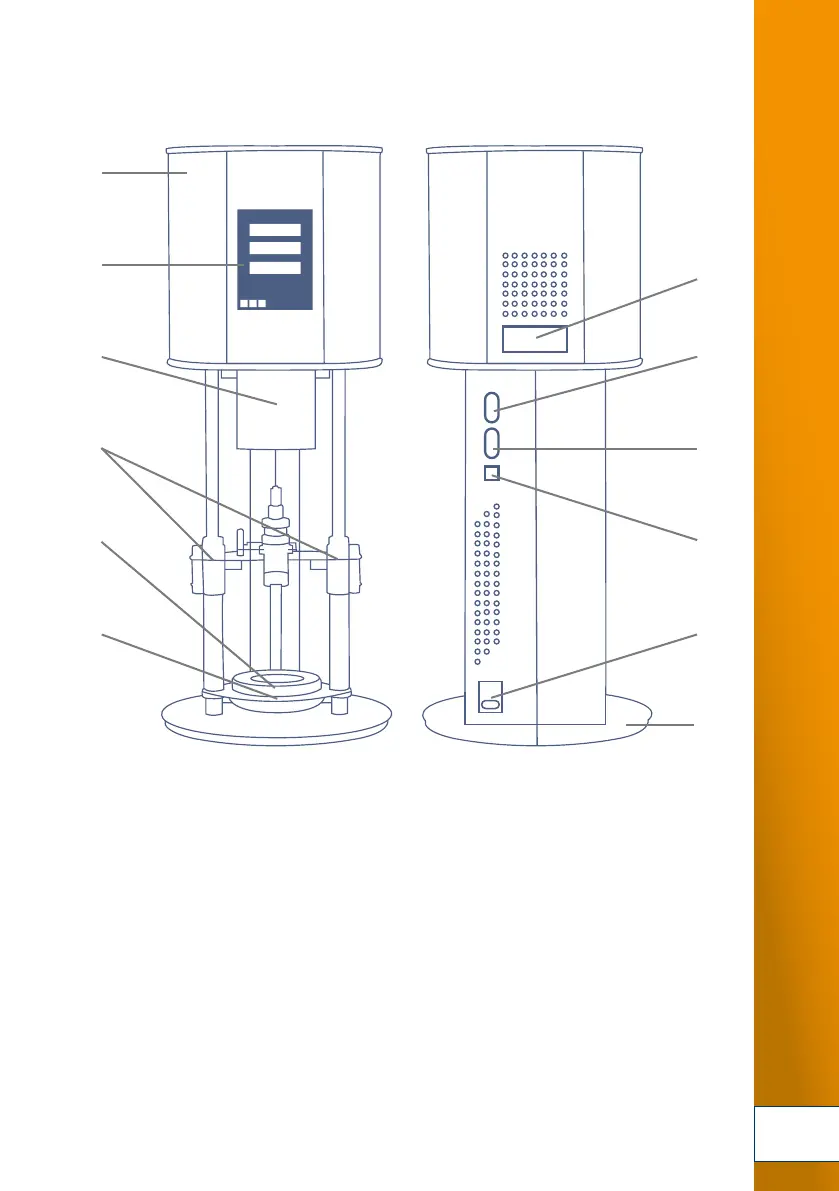

Afb. 3-1 Overzicht TOPITEC
®
TOUCH
