Manual de instrucciones de funcionamiento de Westward
Gatos hidráulicos con grúa
Para solicitar piezas de repuesto,
llame al 1-800-323-0620
las 24 horas del día, los 365 días del año
Fabricado para Grainger International, Inc.,
Lake Forest, IL 60045 U.S.A.
Proporcione la siguiente información:
- Número de modelo
- Número de serie (si tiene)
- Descripción y número de la pieza
como se muestra en la lista de piezas

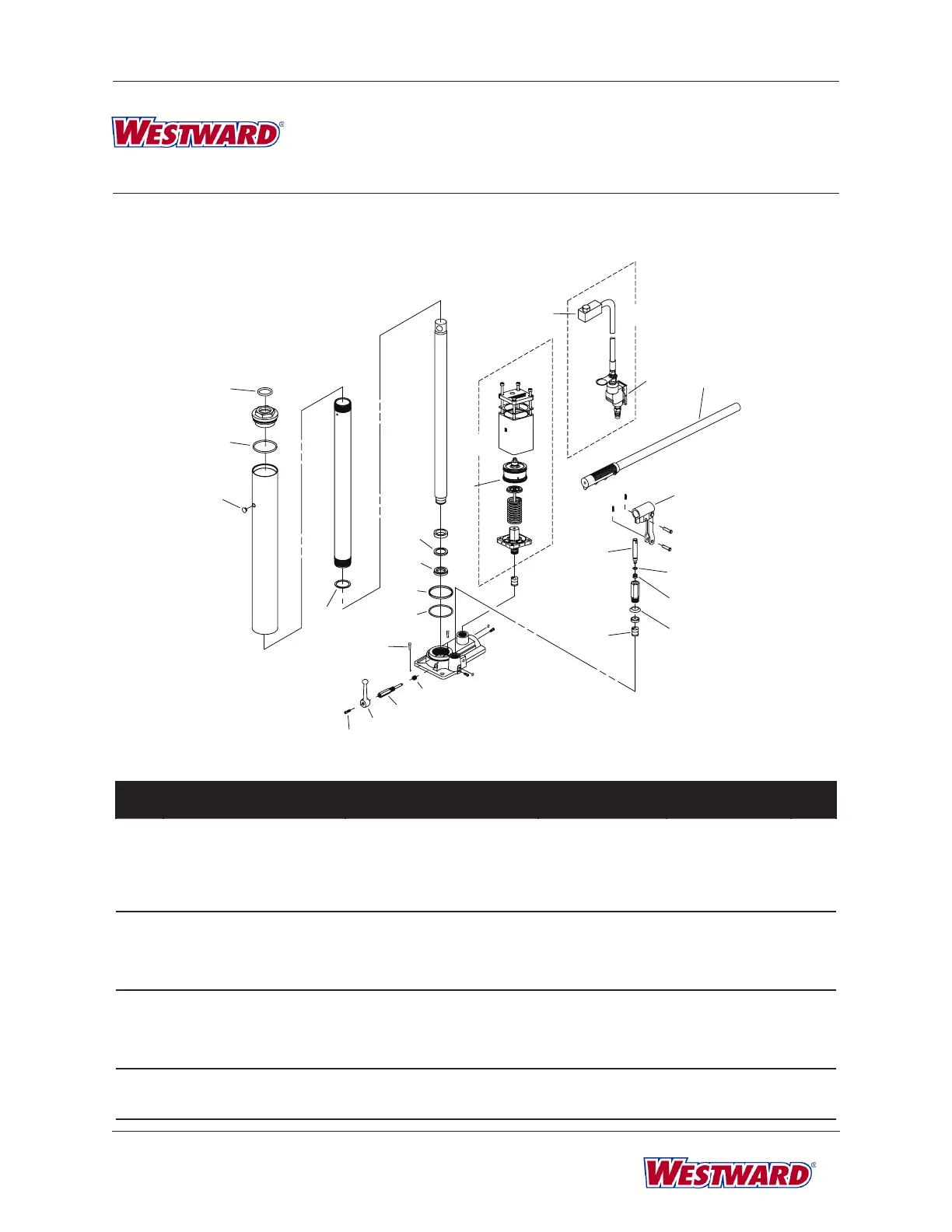

Figura 2: Ilustración de piezas de repuesto
A
1
E
5
11
B
2
7
13
C
3
H
8
14
D
4
I
9
16
F
6
12
J
10
15
Núm. Descripción
N.º de pieza
de 5M460C
N.º de pieza
de 5M471B
N.º de pieza
de 5M472C
Ctd.
1
2
3
4
5
Tapón de llenado de aceite
Filtro
Sello
Conjunto de la válvula de
liberación
Palanca de liberación
5905-00100-100
G931-07015-000
5905-00056-000
BL80-16001-000
BL80-16002-000
5905-00100-100
G931-07015-000
5905-00056-000
BL80-16001-000
BL80-16002-000
5905-00100-100
G931-07015-000
5905-00056-000
BL80-16001-000
BL80-16002-000
1
1
1
1
1
6
7
8
9
10
Tornillo
Arandela
Pistón de la bomba
Cartucho hidráulico
Manguito de la manija
5107-05016-000
BL80-14002-000
BL80-14101-000
BL80-15000-000 (2 unidades)
BL80-13000-000
5107-05016-000
BL80-14002-000
BL80-14101-000
BL80-15000-000
BL80-13000-000
5107-05016-000
BL80-14002-000
BL80-14101-000
BL80-15000-000
BL80-13000-000
1
1
1
1
1
11
12
13
14
15
Manija
Motor neumático
Pistón, motor neumático
Admisión de aire giratoria
Conjunto de la manguera
BL80-20000-000
A27010-0001
A27010-0008
A27010-0002
A20060-0005
BL80-20000-000 BL80-20000-000 1
1
1
1
1
16
*
**
Válvula de control de aire
Kit de reparación
Kit de reparación
A20060-0007
BL800S-034
A27010-0000
BL400S-034 BL800S-034
1
1
1
